我们在进行CAD图形绘制时，一般情况下都要给CAD设置一个图形界限,因为图形界限可以确定栅格和缩放的显示区域。以下分享一下图形界限设置的经验，具体步骤如下：

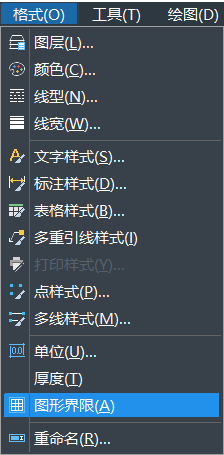

1、首先打开CAD软件，然后在命令栏输入limits的命令，再点击格式——图形界限，如下图所示。
2、这时命令栏里会出现重新设置模型空间界限的说明，在下面的原坐标为（0.000,0.000）。看到这里直接按回车键就可以。
3、按了回车键后，这时命令栏里出现指定左下角点（0.000,0.000），指定右上角点（420.0000,297.0000）。我打算设置成A3纸的大小，以这个为例，在命令栏里输入（297,420）数字。如图：
4、输入A3纸的尺寸（297,420）数字后，再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。如图所示：
5、我们再在下面的命令栏处输入英文字母a，意思指全部。然后再按Enter回车键。如下图所示：
这时命令栏里会出现正在重生成模型7个字，说明A3纸大小的图形界限设置完成。如下图所示：
这样图形界限就设置好了。以上就是CAD如何设置图形界限的详细步骤，希望本文的分享能给学习CAD的小伙伴们带来参考价值。
