CAD能够完成平面的绘图要求外，同时还可以快速高效的建立简单三维模型，应用范围比如：现代板式家具、五金。

我们这回来看看如何使用我们的CAD去绘制一个配件的三维模型图， 详细的操作我们还是要参考下图的步骤。

我们先把正常的二维视图切换到三维视图，

我们在三维建模的时候，最常使用的工具有：建模，实体编辑，视觉样式，视图，UCS（改变坐标系）。

建模思路1–拉伸

在平面上画出模型的剖面视图，使用面域工具，将封闭的线段建立成平面，通过拉伸工具，将平面拉伸为三维模型。 “面域”快捷键：REG ;“拉伸”快捷键：ext

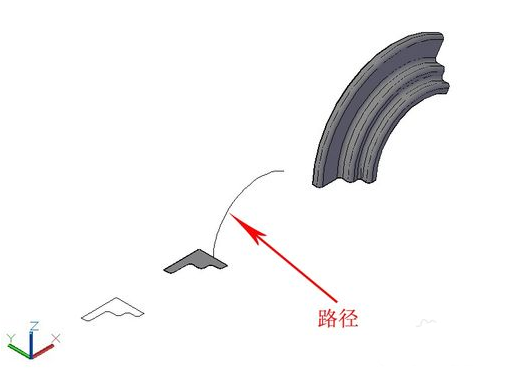

不仅可以直线拉伸，还可以画出路径，沿路径拉伸。操作方法：命令栏输入ext–选择剖面–空格–输入P(即沿路径拉伸）–选择路径线段–完成

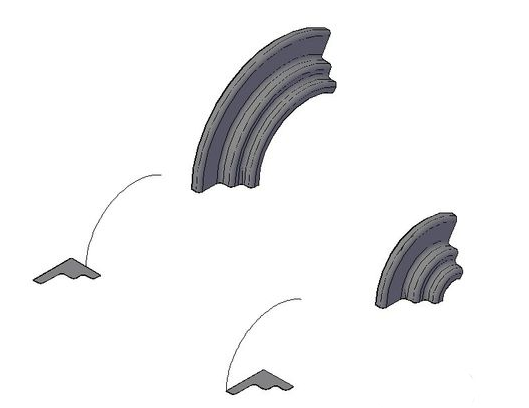

注意：沿路径拉伸时，路径放的位置不一样，拉伸出的模型也不一样，建模时需要思路清晰，路径是放哪个位置。

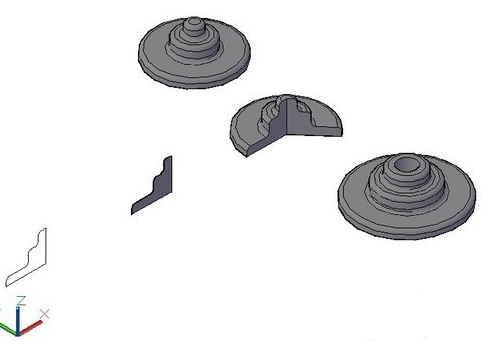

建模思路2–旋转

画剖面的一半，通过沿“中心线”旋转建立模型，可以旋转0~360度，中心线不同，旋转出的模型也不同。旋转的快捷键是：rev

注意：这里的旋转是实体编辑中的旋转，和旋转RO是两个命令。

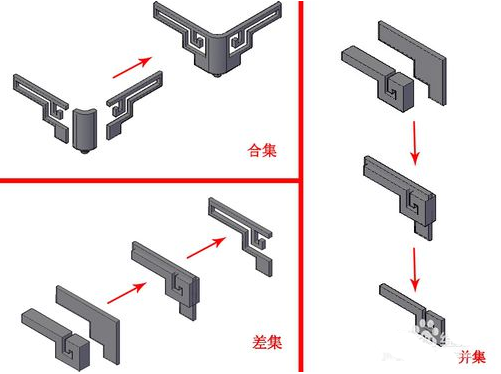

建模思路3–布尔运算

对于复杂的模型，往往需要使用布尔运算，合集、并集、差集，布尔运算在各个建模软件中的使用方法都是相同的

合集快捷键：uni

并集快捷键：in

差集快捷键：su

工具汇总

所有的快捷图标都集中在“建模”工具栏上
