我们在CAD中会绘制一些图形复杂的图案，这时候我们的填充速度就会变得很慢，我们就会有疑问这个时候我们能不能提升我们的填充的速度呢？

自动搜索的计算是很复杂的，CAD的软件知识计算当前显示的对象，显示的对象越多，计算量就越大，就越复杂，时间就会边长了。

如果我们在这个时候要对局部的地方进行填充，效率最高的方式就是将填充的区域放大，这样的目的就是为了显示的对象变瘦，如果能将填充边界外的对象隐藏，我们的速度提高的就能更快。

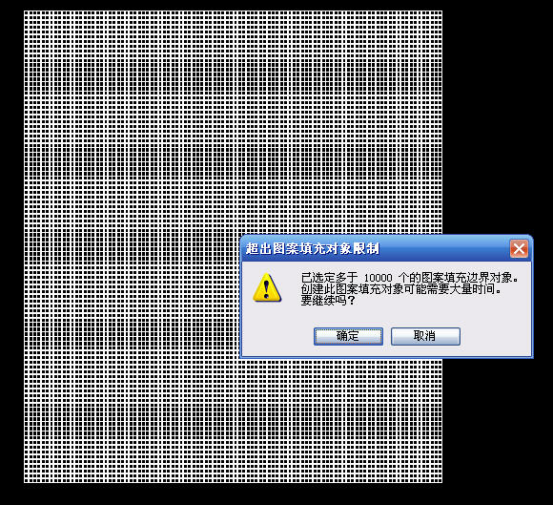

我们在CAD中做个简单例子吧。我们在CAD中画出一个矩形，然后炸开这个矩形，这样就有了四条线，然后阵列100行和100列，在阵列时候将矩形拉近，但是不要交叉，然后我们输入bh执行填充的命令。点击【添加：拾取点】，所方式图，是我们图中显示较多的矩形，有3000个以上即可，我们再在随意的一个矩形点下一个点，这时候我们的CAD就会弹出一个对话框， 参考下图。

假如我们这时候点击确定，由于图形都比较简单，画的时间就不是很长，如果图形中有其他的情况，例如圆弧、交叉、嵌套等等，CAD的速度就会变得很慢。

我们可以看一下我们的命令行显示的内容：

拾取内部点或 [选择对象(S)/删除边界(B)]:  正在选择所有对象...

正在选择所有可见对象...

正在分析所选数据...

正在分析内部孤岛...

从上面我们可以看到计算的过程。

如果图形真的复杂的时候，我们想提高填充速度，三种方法：

一

如果填充区域是一个封闭的多段线或其他图形，也不涉及到交叉和嵌套，比如说用矩形绘制的填充区域，建议用户填充时用“选择对象”的方式，直接选择组成填充边界的对象，这样可以避免把计算时间花费到其他不相关的对象上。

二

尽量放大视图，让当前视图中显示的对象越少越好，如果放大后填充，缩放+填充会比不放大直接填充花费的时间更少，反而能提高效率。

三

建立边界集，完整打开"填充"对话框后，可以看到一个选择集按钮，利用他可以将围绕填充区域的对象框选出来，然后在点取填充区域，这样的话，就只有选择集内的对象参与填充计算，视图中其他对象不参与填充计算，显然也可以提高速度。

选择哪种方法主要取决于填充区域的实际情况。虽然CAD高版本填充性能有大幅提升，但采用这些技巧仍可以提高填充速度。
