虽然我们在CAD的制图菜单栏里面有多线命令，但是在xelega等CAD这些软件的工具栏或者命令界面中都找不到多线命令。这能说明，多线是个在CAD中不太常用的命令。

在早期的CAD中，多线常用于绘制一些墙体、道路等的图形。但是随着建筑类的一些专业软件比较多的出现的时候，墙体和道路绘制方面的工具就显得非常简单，所以这些功能用的人就越来越少了。多线用的比较少的原因还有另外一个，就是多线用起来不太方便，它有很多限制，例如只能绘制直线段，早期的版本只能专门的工具进行编辑，一直到高版本才能用修剪、延伸等工具。但是，现在其实还有很多人会用到多线的。

接下来我们介绍一下设置多线和编辑的操作。

多线（Mline）是multiple line的简写，也就是多条写，可以同时绘制多条平行的直线。

多线的样式和设置

多线可以设置平行线段条数，每条线的线型、宽度和线型之间的间距。因此，在绘制多线前通常会根据自己所需要设置的多线样式，接下来看看如何设置。

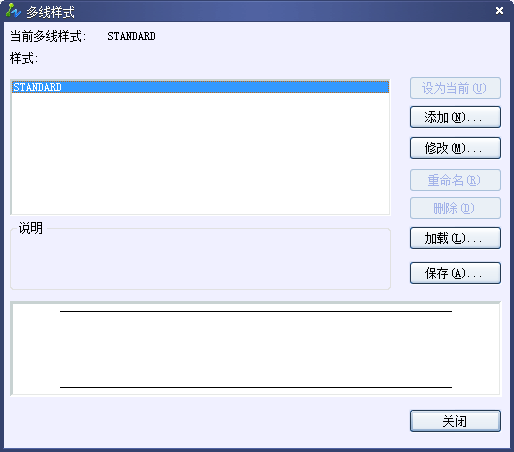

1、在我们菜单栏选择：【格式】--【多线样式】，或者直接在命令栏中输入【MLSTYLE】然后回车，弹出如下图所示的多线样式对话框。

我们可以看到这个对话框中显示了当前多线样式的名称：STANDARD，下面是多线样式列表和活命，最下面是多线的预览效果，在右侧我们可以设置当前多线样式，新建、修改、重命名、删除、加载和保存多线样式。下面我们直接修改一下默认的STANDARD样式。

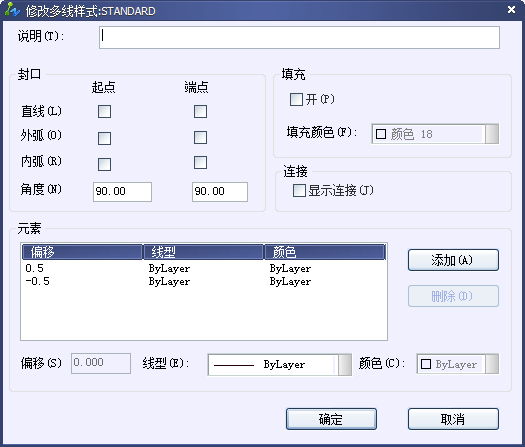

2、单击“修改”按钮，会弹出“修改多线样式”对话框，如下图所示。

???这个对话框看上去很复杂，其实不难。顶部可以添加对多线样式的说明。

下面的元素框可以添加线和编辑线距离中心位置的距离、颜色、线型，默认的样式在偏移中心0.5的两侧各有一条线，线型设置成了虚线，颜色设置成了红色。

左侧可设置封口形状，是否填充颜色，以及在多线转折的位置是否显示连接线。

设置后可点确定按钮，在多样样式对话框中可以看到预览效果，如果效果不对，可以返回继续修改。

其中比较难理解的就是外弧和內弧，只有设置四条线才能看出內弧效果来，如下图所示

多线的绘制

设置好多线样式，多线的绘制就简单了。如果你有多中多线样式，你需要在绘制前设置好当前多线样式，也就是要使用的样式。

多线的命令是MLINE，输入ML即可，回车后弹出下面提示：

当前设置:?对正?=?上，比例?= 20.00，样式?= STANDARD

指定起点或?[对正(J)/比例(S)/样式(ST)]:?

首先提示了多线的对正形式、比例以及当前样式的名称，如果某项不满足需要，即可输入J/S/ST参数后进行修改。这些参数可以自己试一下，这里就不再详细介绍了。

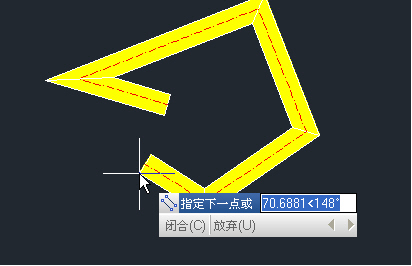

如果参数正确，就可以直接在图面上指定各个点来绘制多线，如下图所示。

多线的编辑

多线由于比较特殊，早期版本无法用常规的二维修改命令进行修改，只能用多线编辑（MLEDIT）命令来编辑，估计不少用户提出太不方便，在CAD高版本已经可以支持多线使用延伸、修剪、拉伸等命令进行编辑了。这些编辑命令这里就不介绍了，重点介绍一下专门用于多线的多线编辑命令。

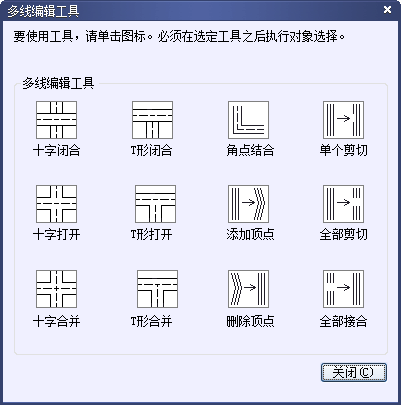

绘制好多线后，双击多线就可以弹出多线编辑（MLEDIT）命令，也可以直接输入MLEDIT命令回车打开多线编辑命令，如下图所示。

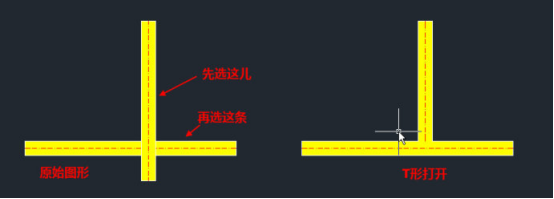

对话框中列出了12种编辑工具，我们可以根据需要选择一种工具来编辑多线，假设我们有两条十字交叉的多线，我们可以选择三种十字或三种T形编辑方式来进行编辑。假如选择选择T形打开的方式，先选哪条线，点在什么位置很重要，首先要选择被修剪的多线要保留的那一段，如下图所示。

单击的顺序和位置不同，会得到不同的结果，使用熟练的人估计不会出错。

多线编辑不仅编辑方式比较少，操作比较麻烦，而且有些时候选择了正确的编辑方式却得不到我们需要的结果，经常用的人可能会深有体会。

上面简单地将多线的设置、绘制和编辑方法介绍了一下，如果想用多线的话，建议将这些对话框、命令行的不同参数和选项都试一下
