当我们需要对内容进行捕捉时，我们该如何设置？

以下是详细的步骤方式

设置捕捉（F9）

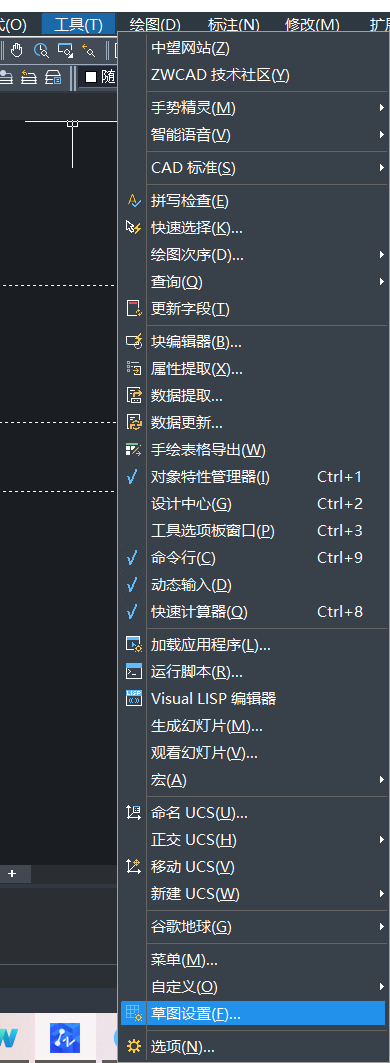

1. 我们在菜单栏中选择工具，找到草图设置，进入设置，如下图所示。

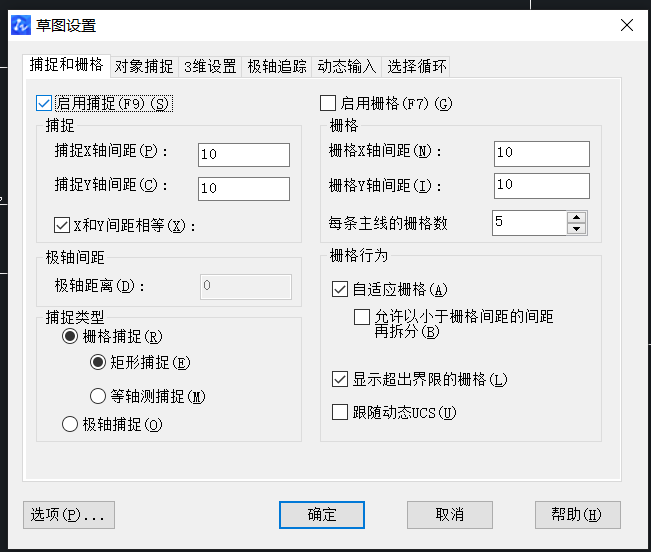

2. 进入草图设置界面

我们可看到启用捕捉的相关设置和启用栅格的设置，我们下面分开两个部分解析。

勾选或取消捕捉项，可切换开关。

捕捉间距的选项，我们根据自己的需求更改间距的数据，同时我们需要注意，如如的数字只能是正实数。

3. 我们看极轴间距选项，该选项能否进行设置，取决于捕捉类型的设置。当我们将捕捉类型设置成“PolarSnap(极轴捕捉)”时，该选项则可以进行设置。极轴距离就是指，绘制图形时，光标在极轴方向上捕捉时的增量距离。没到一个捕捉间距，光标上将出现一个小叉号，如下图。

4. 我们再设置我们的捕捉类型。这个选项是设置不同的类型的捕捉，设置要求还是需要看个人的需求。在此不过多解释。

5. 设置栅格（F7）

同样，通过勾选或取消该选项，实现开关的切换。或者可以直接在界面中按F7快捷键设置。

栅格的间距选项中我们可以设置在X轴、Y轴和相邻的栅格点之间的距离。

6. 栅格行为选项

我们可以设定栅格行为的详细的内容与要求。

7. 设置正交（ORTHO）

无论是机械制图还是建筑制图，都有相当一部分直线是水平或垂直的。针对这种情况，xelegaCAD提供了一个正交开关，以方便的绘制水平、垂直直线。在这里我们不再过多解析。
