CAD怎么画角度斜线

使用XLINE命令可以绘制出无限长的构造线，利用它能直接绘制出水平、竖直、倾斜及平行的任意角度斜线，作图过程中使用此命令绘制定位线或绘图辅助线是很方便的。

命令启动方法：

菜单：【绘图】>【构造线】

命令行输入：XLINE或简写XL

【实战】使用XLINE命令画任意角度斜线

命令：_xline 指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：V

//选择“垂直（V）”选项

指定通过点：ext          //使用延伸捕捉

于25               //输入B点到A点的距离，如图1右图所示

指定通过点：       //按Enter键结束命令

命令：XLINE        //重复命令

指定点或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：A

输入构造线的角度（0）或参照（R）：r    //选择“参照”选项

选择线段对象：              //选择线段AC

输入构造线的角度<0>：-50         //输入角度值

指定通过点：ext                    //使用延伸捕捉

于20                //输入D点到C点距离

指定通过点：        //按Enter键结束命令

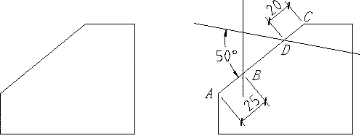

结果如下图右图所示

命令选项：

指定点：通过两点绘制直线。

水平（H）：绘制水平方向上的直线。

垂直（V）：绘制垂直方向上的直线。

角度（A）：通过某店绘制一条与已知线段成一定角度的直线。

二等分（B）：绘制一条平分已知角度的直线

偏移（O）：通过输入偏移距离绘制平行线，或指定直线通过的点来创建平行线。
