CAD中如何拉伸整体图形
使用STRETCH命令可以拉伸、缩短及移动实体整体图形，该命令通过改变端点的位置来修改图形对象，编辑过程中除被伸长、缩短的对象外，其他图元的大小及相互间的几何关系将保持不变。
命令行输入提示如下：

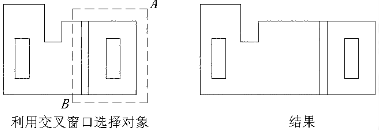

命令:_stretch //通过交叉窗口选择要拉伸的对象，如下图左边所示
选择对象： //单击A点
指定对角点：找到6个 //单击B点
选择对象： //按Enter键
指定基点或[位移（D）]<位移>： //在屏幕上单击一点
指定第二个点或<使用第一个点作为位移>：@35,0 //输入第二点的相对坐标
结果如下右边所示。
使用STRETCH命令时，首页应利用交叉窗口选择对象，然后指定对象拉伸的距离和方向。凡在交叉窗口中的图元顶点都被移动，而与交叉窗口相交的图元将被延伸或缩短。
