CAD三维倒圆角怎么画

FILLET命令可以给实心体的棱边倒圆角，该命令对表面模型不适用。在3D空间中使用此命令与在2D空间中使用有所不同，用户不必事先设定倒角的半径值，luck18网址会提示用户进行设定。

命令启动方法：

菜单命令：【修改】>【圆角】

面板：【常用】选项卡中【修改】面板的圆角按钮

命令：FILLET

【实战】如何在3D空间使用FILLET命令

命令: _fillet

圆角(F) (半径=5):  设置(S)/多段线(P)/半径(R)/修剪(T)/多个(U)/<选取第一个对象>: //选择棱边A

圆角半径 <5>: 15    //输入圆角半径

选择边或 [链(C)/半径(R)]:    //选择棱边B

选择边或 [链(C)/半径(R)]:    //选择棱边C

选择边或 [链(C)/半径(R)]:   //按Enter键结束

已选定 4 个边用于圆角。

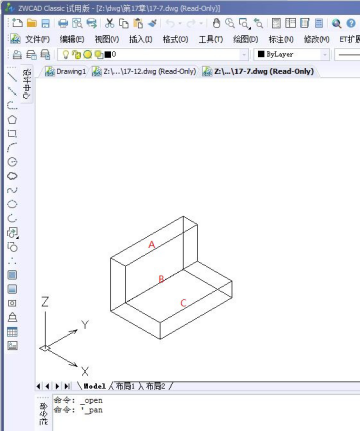

（倒圆角前素材图）

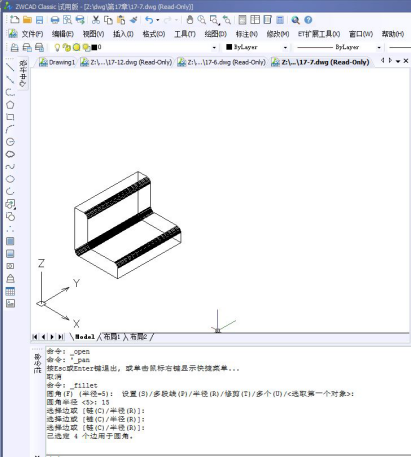

（倒圆角后效果图）

【要点提示】

对于一点的几条棱边倒圆角时，若各边圆角半径相等，则在交点处产生光滑的球面过渡。

【命令选项提示】

选择边：可以连续选择实体的倒角边

链（C）：如果各棱边是相切关系，则选择其中一个边，所有这些棱边都将被选中。

环（L）：该选项使用户可以一次选中基面内的所有棱边。

半径（R）：该选项使用户可以为随后选择的棱边重新设定圆角半径。

以上就是在CAD中三维倒圆角的绘图方法了，对CAD感兴趣的话欢迎点击下方图片下载正版软件体验哦！
