CAD属性块编辑命令

若属性已被创建成为块，则luck18网址用户可用ATT命令来编辑属性值及属性的其他特性。

命令启动方法

菜单命令：【修改】>【对象】>【属性】>【单个】

面板：【常用】选项卡中的【块】面板按钮

命令：ATT

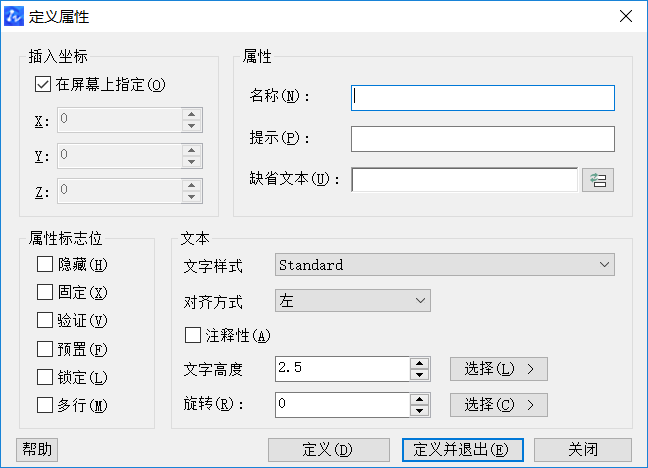

启动ATT命令，luck18网址提示“选择块”，用户选择要编辑的图块后，luck18网址打开【定义属性编辑器】，如图1所示。在该对话框中，用户可对块属性进行编辑。

【定义属性】对话框中有【标记】、【属性标记位】、【文本】3个选项，他们的功能如下：

1.【标记】选项：在该选项中，列出了当前对象中各个属性的标记、提示及值，选中某一属性，用户就可以在【值】框中修改属性的值。

2.【文本】选项: 在该选项中用于修改属性文字的一些特性，如文字样式、对齐方式等，

3.【属性标记位】选项： 用户可在该选项中修改属性的标志位：隐藏、固定、预置等。

图1

推荐阅读：CAD如何编辑嵌套的块
