CAD对象如何进行捕捉追踪

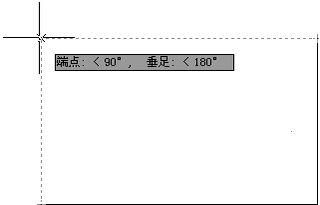

CAD对象捕捉追踪是在【对象捕捉】功能的基础上发展起来的，应与对象捕捉功能配合使用，该功能可以是光标从对象捕捉点开始，沿着对其路径进行追踪，并找到需要的精确位置。对齐路径是指和对象捕捉点水平对齐，垂直对齐，或者按设置的极轴追踪角度对齐的方向，如图1

图1

控制【对象捕捉追踪】功能方法如下：

1.快捷键：F11快捷键，切换开、关状态。

2.状态栏：单击状态栏上的【对象捕捉追踪】也可以在【草图设置】对话框的【极轴追踪】选项卡设置对象捕捉追踪的参数。其各选项含义如下：

【增量角】下拉列表框：选择极轴追踪角度。当光标的相对角度等于该角，或者是该角的整数倍时，屏幕上将显示追踪路径。

【附加角】复选框：增加任意角度值作为极轴追踪角度。选中【附加值】复选框，并单击【新建】按钮，然后输入所需追踪的角度值。

【仅正交追踪】单选按钮：当对象捕捉追踪打开时，仅显示已获得的对象捕捉点的水平或垂直追踪路径。

【仅正交追踪】单选按钮：当对象捕捉追踪打开时，仅显示已获得的对象捕捉点的水平或垂直追踪路径。

【极轴角测量】选项组：设置极角的参照标准。【绝对】选项表示使用绝对极坐标，以x轴正方向为0°。

【相对上一段】选项根据上一段绘制的直线确定极轴追踪角，上一段直线所在的方向为0°。
