1.点击【快速访问】工具栏中的【新建】按钮，新建空白文件。

2.在【默认】选项卡中，点击【绘图】面板中的【正多边形】按钮，绘制外切于圆半径为1000的正八边形。

3.在命令行中输入O，调用【偏移】命令，将正八边形分别向内偏移20、500、200、20。

4.在命令行中输入C，调用【圆】命令，以正八边形中心点为圆心绘制半径为100的圆，再在命令行中输入O，调用【偏移】命令，将绘制的圆向内偏移30，最后在命令行输入L，调用【直线】命令，在圆上绘制直线。

5.在命令行中输入L，调用【直线】命令连接端口绘制辅助线，以线段的中点作为基点，复制十字小圆。

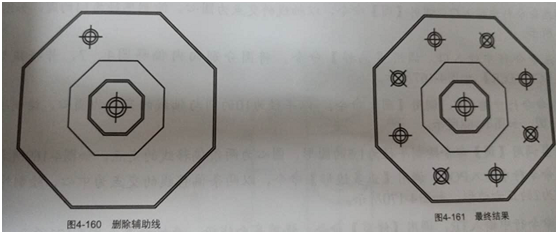

6.在命令行中输入E，调用【删除】命令，删除辅助直线，在命令行中输入SC，调用【缩放】命令，以十字小圆的圆心为基点缩小十字小圆，比例因子为0.8，如图4-160所示。

7.在命令行中输入AR，根据命令行的提示，激活“极轴”选项，调用【极轴阵列】命令，对绘制的十字小圆进行环形阵列，最终效果如图4-161所示。
