如何在CAD如何手动绘制地形图剖面
cad如何手动绘制地形图剖面呢？下面教大家一种方法。

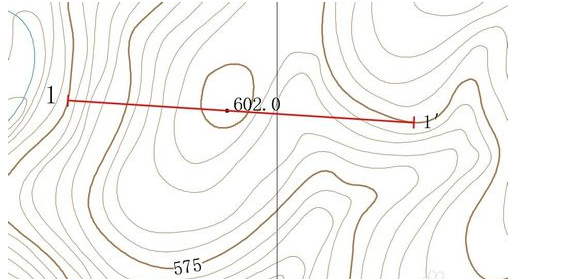

步骤一：以下图中红线为剖面线绘制地形图剖面，首先确认剖面线起点高程，下图剖面线1-1′起点高程为550，等高距为5米；

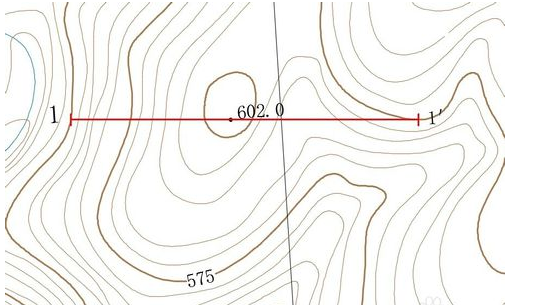

步骤二：使用旋转功能，把地形图旋转到使剖面线为水平位置；

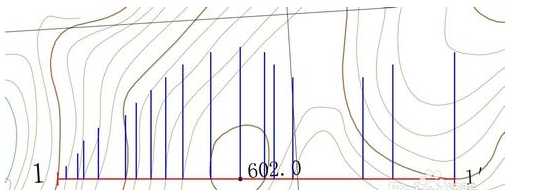

步骤三：在剖面线与地形线交点绘制辅助线，以起点和交点的等高线的高差为长度，如下一根等高线比起点高5米则向正上方绘制5米的辅助线，低5米则向正下方绘制5米的辅助线。同时还需要注意山顶和鞍部的最高点和最低点；

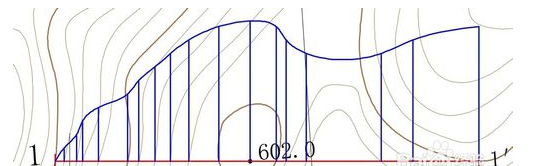

步骤四：辅助线画完后，使用样条曲线把辅助线的各顶点连接起来；

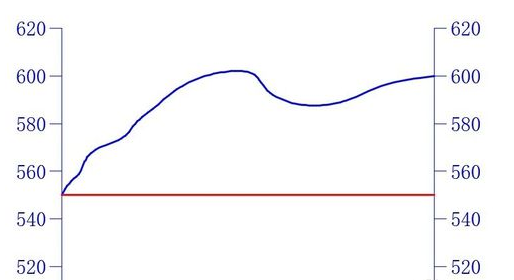

步骤五：把刚绘制的样条曲线和剖面线复制到空白的地方，根据剖面线的起点标高把剖面图的标高添加，这样就完成了。
