大部分国外CAE软件对使用者的要求较高，且无中文版本，于国人而言,学习难度大，上手慢，甚至会影响到工作效率。xelega电磁仿真软件2019（以下简称“xelega电磁”）是xelega软件根据企业对仿真分析软件的应用需求，并充分考虑本土工程师的思维方式和操作习惯而打造的专业CAE软件，具有界面简洁友好、易学易用等特点，能极大帮助用户提高工作效率。

功能区划分有序，界面简洁友好

xelega电磁的用户界面划分为CAD和CAE两个工作环境，用户在CAD环境中可通过相关的建模功能菜单快速完成模型的建立，而在CAE环境中能够便捷地设置仿真参数，两个工作环境做到无缝切换。

值得一提的是，xelega电磁优化的用户环境，GUI界面友好，各功能区域划分有序、排布合理，用户能够快速、准确地找到所需要的功能：CAD界面分为Ribbon栏、历史树栏、回放栏、输出栏、参数栏及视图区，CAE界面分为Ribbon栏、导航树栏、进度栏、消息栏、参数栏及视图区，从而有助于用户快速上手，大幅降低学习成本。

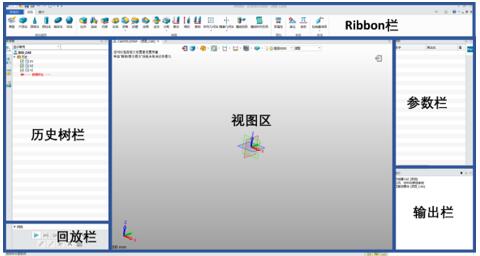

图/xelega电磁的CAD环境界面

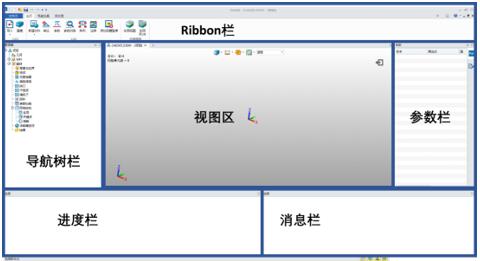

图/xelega电磁的CAE环境界面

便捷的仿真流设置，易用易上手

xelega电磁的仿真流程与市场上其他仿真软件基本相同，可分为建立模型、设置背景与边界条件、设置材料、设置仿真频率、设置激励源、网格剖分、设置求解器、检查并运行求解等步骤。

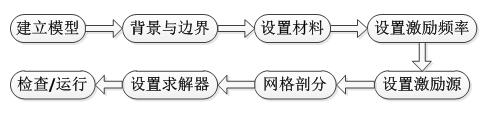

图/xelega电磁仿真工作流程示意图

用户进行仿真分析前，可以在xelega电磁的CAD环境中直接建模，也可以选择从外部导入模型。xelega电磁支持20多种CAD文件格式的导入与导出，最大程度方便用户将使用其他3D软件建立的模型导入到xelega电磁中进行分析，及对模型进行修复和调整等。建好模型后，用户可一键切换到CAE环境，进行背景与边界条件、模型材料、激励频率、激励源等的设置，非常便捷。目前，xelega电磁提供了开放、PEC、PMC以及周期等多种边界条件，能够满足企业用户的各种应用仿真需求。而内置的材料库已提供有160多种电磁材料，且支持用户自定义材料，并支持用户将新建的材料导入材料库，后续可直接调用，十分方便。

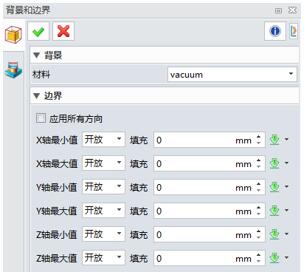

图/xelega电磁的背景与边界条件设置界面

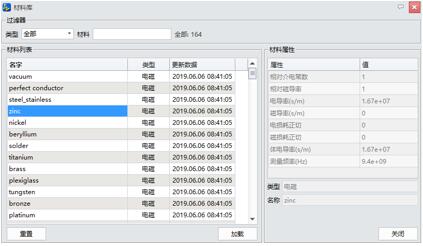

图/xelega电磁内置的材料库

此外，针对不同的仿真问题和模型复杂度，xelega电磁提供了全局网格和局部网格等多种网格剖分策略，可进行简单易操作的网格调试，提高仿真效率。同时xelega电磁还支持在运行前对整个设置进行检查，若设置不合理软件将弹出错误信息或者警告信息，提醒用户对相应设置进行处理，从而避免产生无效的仿真分析结果以及因此而导致的时间浪费。
