一个完整的设计图纸往往需要通过打印出来使用，所以如何利用软件便捷地设置出图内容显得尤为重要。xelega软件自主研发的xelegaCAD 2018提供的视图设置功能专门针对这个问题而设，能让您的布局设置更方便，出图更快捷。下面跟着小编来看看这个功能是如何来提高我们的工作效率吧。

一．视口内图形移动更方便，标准三视图制作更轻松

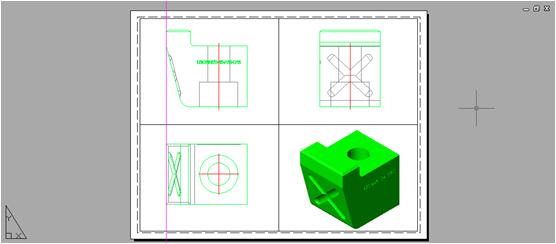

对于使用布局出图的用户来说，利用视口显示模型空间的图形内容和缩放图纸比例，如果是三视图，必须符合“上下对正、左右对齐”的制图要求。如下图，在三个视口中，虽然视口比例一致，但视口内的图形并没有左右上下对齐，这时利用视图设置（mvsetup）功能可以很方便的移动视口内图形，达到三视图的要求。

以这个实例，下面说明下具体应用视图设置功能的方法，首先将上面两个视图进行水平对齐，进行以下CAD操作。

命令: 【输入命令“MVSETUP”】

输入选项 [对齐(A)/创建(C)/缩放视口(S)/选项(O)/标题栏(T)/放弃(U)]: 【选择对齐选项“A”】

输入选项 [角度(A)/水平(H)/垂直对齐(V)/旋转视图(R)/放弃(U)]: 【选择水平对齐选项“H”】

指定基点: 【在左上视口中，选择最上条直线的一点作为基点（注意打开对象捕捉）】

指定视口中平移的目标点: 【在右上视口中，也选择最上条直线的一点作为目标点】

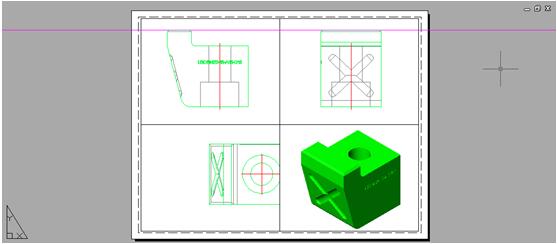

最后按ESC键退出该命令，完成水平对齐的操作。可发现右上视口中的图形发生了移动，与左上视图图形进行了对齐（下图中紫色线为对齐参考线，仅用于本案例讲解，实际操作中不会产生）。

同样的方式，进行上下视口内图形的对齐操作，命令运行时选择“垂直对齐”，选取垂直对齐两点就可以了。如此三视图创建完毕，可以将视口锁定，防止在接下来的工作中误操作将视口进行了平移或缩放。

二．旋转视口内图形，模型空间不会产生变化

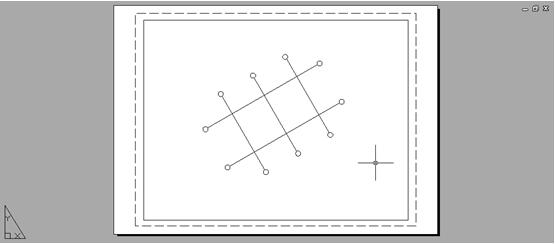

另有一种情况，用户需要在视口中旋转图形，而模型空间保持不变，比如建筑设计中，模型空间绘图按照上北下南的方向进行绘图，但建筑物由于地形原因，其走向可能是斜向，在布局视口中对建筑物进行展示时需要按建筑物走向进行旋转调整，以便图纸查看。这时可以使用视图设置功能，将视口内的图形进行旋转，而模型空间不会因为此操作发生变化。

具体操作如下。

命令: 【输入命令“MVSETUP”】

输入选项 [对齐(A)/创建(C)/缩放视口(S)/选项(O)/标题栏(T)/放弃(U)]: 【选择对齐选项“A”】

输入选项 [角度(A)/水平(H)/垂直对齐(V)/旋转视图(R)/放弃(U)]: 【选择旋转选项“R”】

指定视口中要旋转视图的基点: 【在视口图形中指定一点为旋转基点】

指定相对基点的角度: 【输入旋转角度或在视口中指定另一点以确定旋转角度】

luck18网址 2018强大的视图设置功能不仅让设计师的工作变得更高效快捷，同时也大大减低在核对图纸时出错的几率。xelega软件一直致力于CAD软件技术的研发与创新，为广大的客户提供功能更强大，使用更便捷的软件，从而帮助用户轻松提高软件使用效益。后续我们还将会有更多智能化的新功能介绍给大家，让各位能在工作中使用luck18网址 2018解决实际问题。
