装配图是三维设计的重要环节和内容，在装配图绘制过程中，工程师需要把一些零件按照一定的约束关系进行装配，形成一个整体。对于相同类的零件，工程师在将其插入到装配环境时，需要对每个零件进行相同约束的操作，花费了大量时间。

xelega3D 2020的装配模块提供了“复制约束”功能，能够帮助工程师减少甚至避免这些重复性操作。该功能能够在“复制约束”组件的同时，把组件上的约束也一起复制，且在复制面板上进行即时新的约束对象重定义，实现在新的位置快速插入相同组件实例且应用相同约束。需要注意的是，对于不重定义的约束会保留之前的约束对象，也就是复制组件的该处位置和原始组件保持一致。

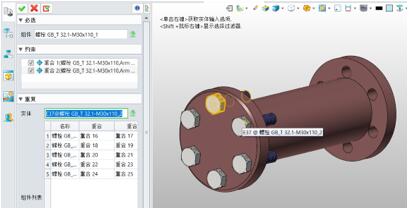

图：xelega3D2020“复制约束”功能

xelega3D2020中的“复制约束”功能支持工程师在复制约束时，可根据实际设计需要自由选择所需的约束类型进行复制，从而达到在不同的位置和平面上进行装配。

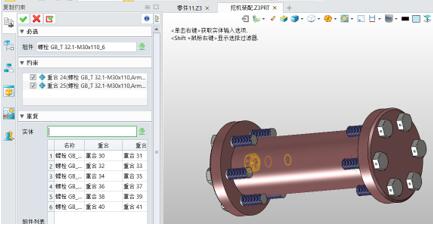

图：选择性勾选所需的约束类型

小结：xelega3D2020的“复制约束”功能优化了工程师反复操作相同约束的方式，只需对一个零件进行约束，然后利用复制约束命令就可以一次性快速处理其他相同的约束，大幅度提高了设计效率。
