接下来我们就来讲解在三维CADxelega3D里面是如何实现清角工序制作与程序编程的。

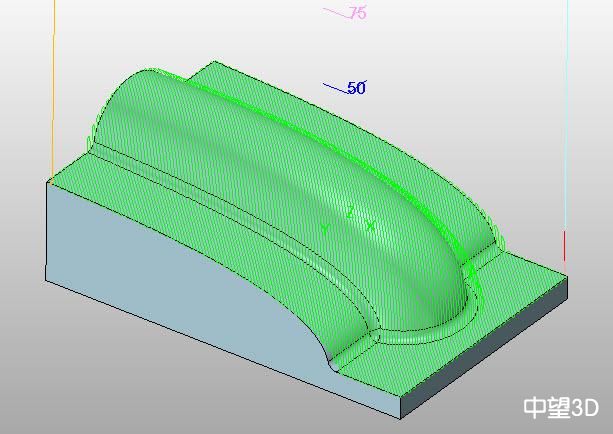

我们首先先测量圆角大小。经测量，我们发现圆角大小为3MM，那么在加工整个曲面的时候我们使用D10R5的刀具。

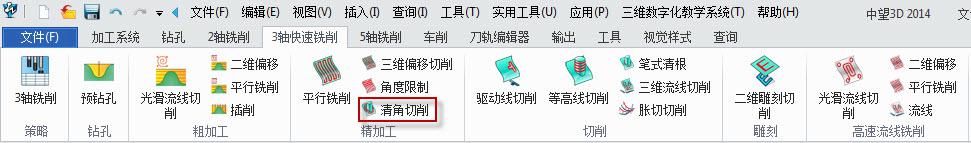

1. 首先快速插入“清角切削”工序。

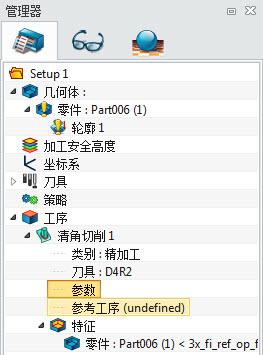

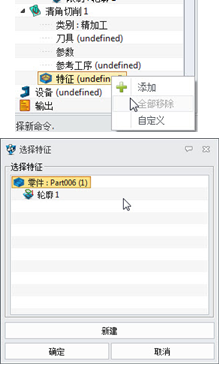

2. 在工序特征中加入零件，操作非常快捷方便。

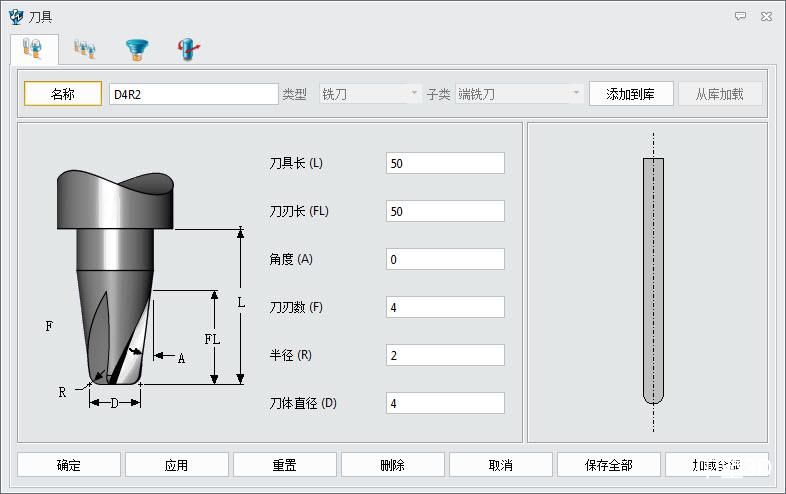

3. 考虑到圆角为R3，我们决定用R2的刀具来加工清角位置。
4. 双击“参数”进行参数设置。

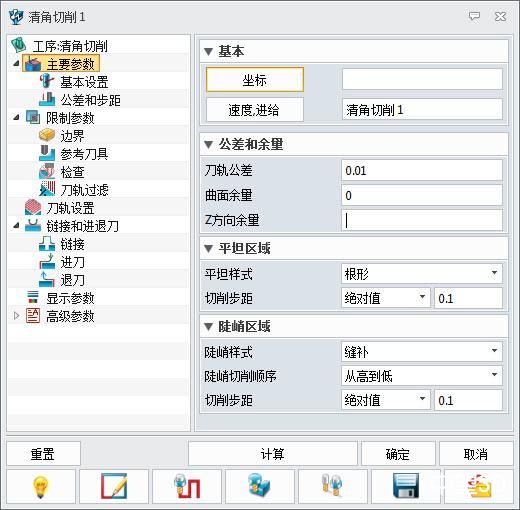

5. 在“主要参数”里面，设置加工余量以及平坦区域以及陡峭区域的加工方式，设置平坦区域以及陡峭区域的切削步距。在整个圆角加工过程中，最好的方式是陡峭区域走等高、平坦区域走平行铣削的方式，这样才能达到最优化的加工光洁度。

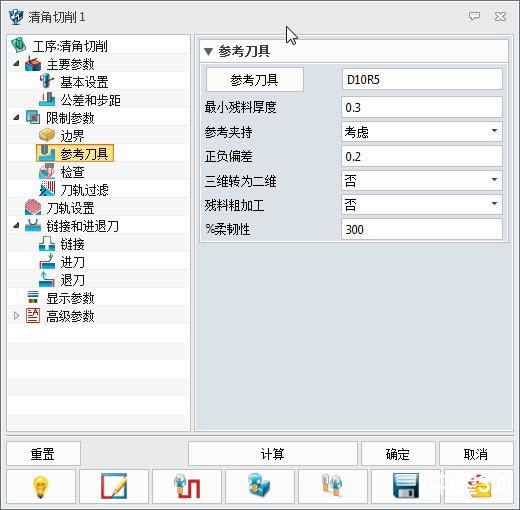

6. 在“参考刀具”里轻松设置参考刀具的大小。

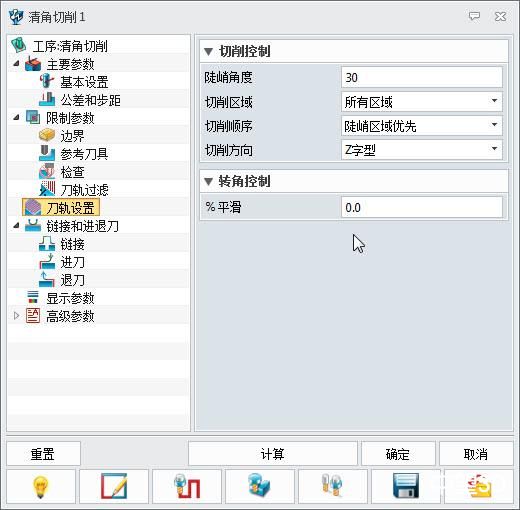

7. 在“陡峭角度”里面设置陡峭区域和平坦区域的分界角度，并且设置平坦区域优先，或者是陡峭区域优先。

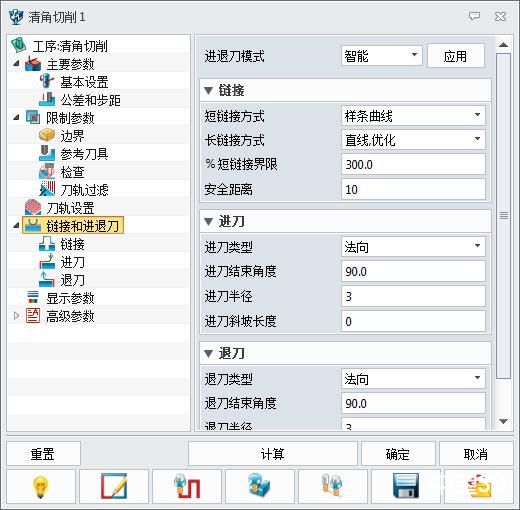

8. 设置进退刀以及链接方式。

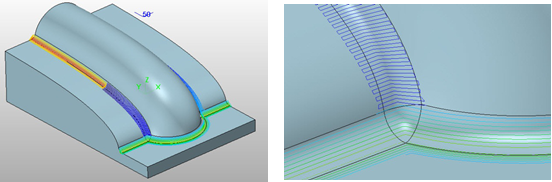

9. 最后点击计算,就可以算出整个清角刀路。整个编程过程操作简单便捷。
从以上过程可以看出，三维CADxelega3D2014SP版清角工序能够更好地提高工程师的CAM编程与工作效率，实现产品更精准的加工。想要了解或者学习更多xelega3D2014SP版的新功能可以参加xelega3D线上培训，三维CAD专家老师会针对xelega3D2014 SP版新功能，结合火热进行中的第三届xelega3D全球创新设计大赛进行案例教学，能够最快地熟悉三维CAD软件操作，参与大赛（http://tu.vx.com/contest/show/13.html）还有机会赢取高达十万元的大奖，问鼎全球最佳设计师！
