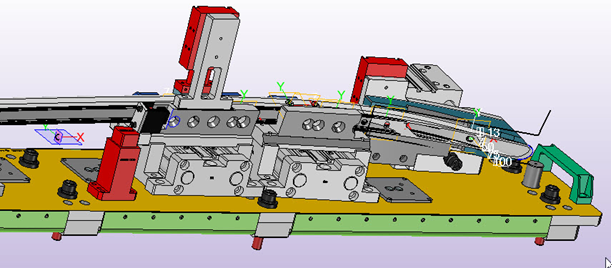

对于这样的加工，xelega3D可以建立垂直于孔位的坐标系。具体步骤如下：

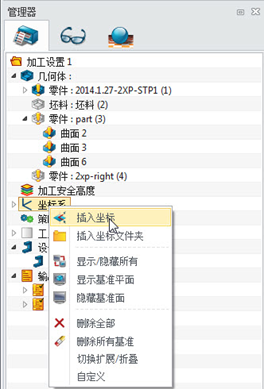

①首先在左侧管理器中，右键点击坐标系，选择插入坐标。
②点击创建坐标系。

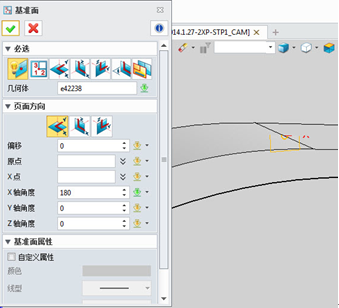

③选择插入坐标位置，并旋转坐标系，使坐标朝上。这样，坐标就创建好了。

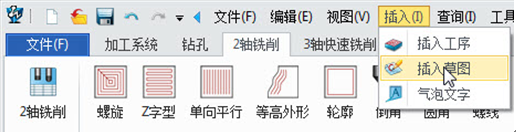

接下来插入草图。

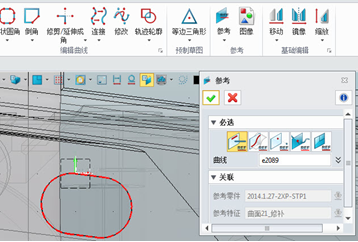

参考曲线。

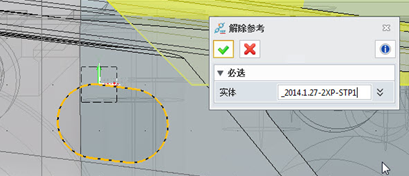

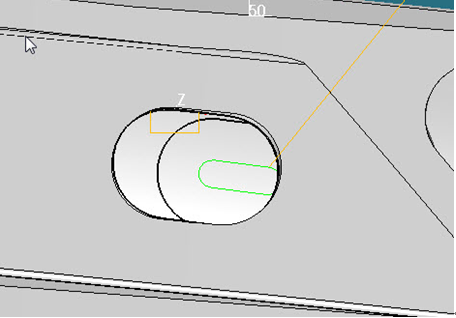

解除参考，在草图平面生成线。完成后退出草图。

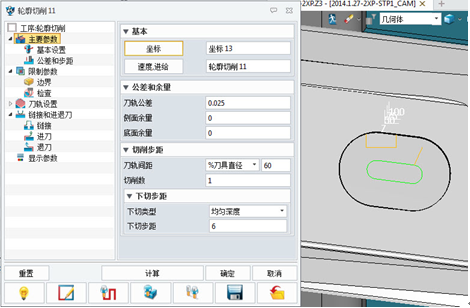

在xelega3D的2、3轴工序中，坐标选择之前创建的坐标，轮廓使用草图的边界，就可以智能生成刀轨，十分高效。

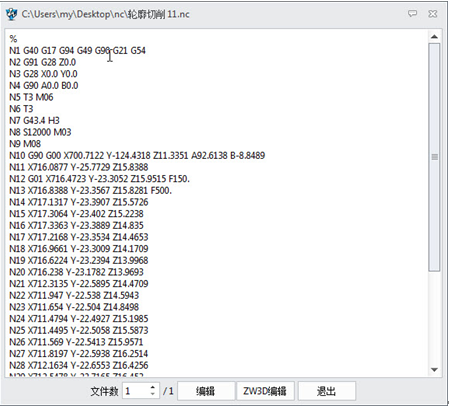

选择多轴的后处理。这时我们可看到，后处理只有最初有A、B轴的转动，后面的加工就是平面加工了。

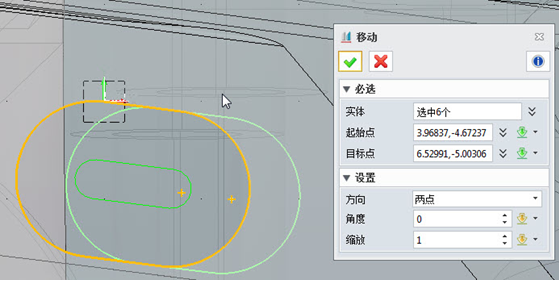

使用xelega3D的3+2功能加工类似工件，具有后续修改方便的特点。只需要更改草图位置，重新刷新就可完成加工工序。具体步骤如下：
①刷新工序。

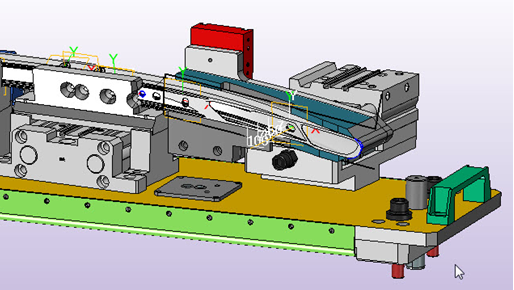

②所有位置都可以使用该方法加工，既方便又高效。
xelega3D 2014版全新升级的CAM功能更智能、更高效。上文提及的2、3轴加工能模块够智能识别零件特征，自动完成整个部件所有位置的粗精加工程序，降低设计师的工作量。xelega3D的4、5轴联动加工也同样出彩，可支持点、线、面、体等各种刀轴控制方式，自动修正最佳偏摆角度，模拟仿真加工效果，保证加工的安全与高效。
为了帮助用户轻松体验三维cadxelega3D2014的更多新功能，xelega3D推出 “跟奉老师学3D”交流探讨http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。与此同时，3D工业创新设计大赛仍在火热进行，报名与作品提交手续简便，只要是xelega3D的Z3格式文件均可参加，还有iPad Air+3K现金奖等你拿回家！
xelega3D 三维CAD/CAM软件
免费下载：www.zw3d.com.cn
免费xelega3D模型下载：http://tu.vx.com/zw3d
xelega3D是国家工信部推荐的军工企业三维CAD/CAM软件首选品牌，为企业提供高性价比的三维CAD/CAM解决方案，造型、模具、装配、逆向工程、钣金、2-5轴加工等功能模块一应俱全。高效兼容其他三维CAD软件、易学易用、集成丰富零件库、全新学习教程和海量优质三维CAD图纸免费下载等，让你更轻而易举地掌握3D设计和加工编程。立即下载最新版本，申请免费三维CAD/CAM&3D打印技术培训。
扫描下方二维码加入xelega3D微信公众平台，随时随地获取xelega3D活动、教程、18新利怎样等最新资讯，精彩不容错过！
