制造业企业在实际工作中，当进行产品装配件出图的时候，涉及到产品的组件装配顺序、数量、规格、设计者等信息，一般都用BOM表清单来表达，这有利于采购人员、三维CAD工程设计人员、产品核对人员的数据信息交换，这就要求在过程中，根据CAD设计的具体变化，对BOM表进行相应的编辑修改。本文通过三维CADxelega3D具体操作，介绍如何帮助装备行业的换向机构装配件，快速便捷实现BOM表属性名称定义，辅助CAD设计人员提升工作效率。

通常生成的BOM表，当需要更改零件名称等信息时，我们会采取打开零件三维CAD模型，修改零件属性的方式后，进行BOM表刷新的操作，从而使得内容一致。但xelega3D可以提供修改BOM表中相关内容，从而同步更新零件属性的方式，提高BOM表的编辑效率，并且保证BOM表信息与零件属性信息保持一致。

接下来我们以装配行业换向机构的手轮为例，具体讲解如何用xelega3D BOM表功能提供设计师们的工作效率：

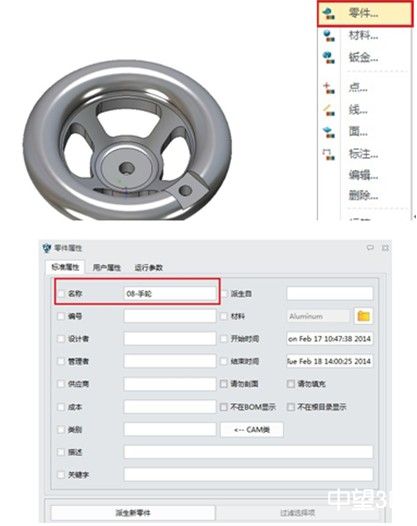

第一步：进行手轮建模，结束后点击属性-零件属性，填写零件名称等信息；

第二步：将已经装配好的换向机构进行装配图的生成。

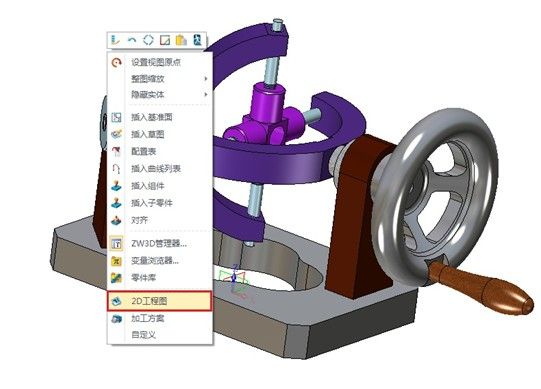

1. 点击右键，选择进入二维工程图，选择图幅，如下图

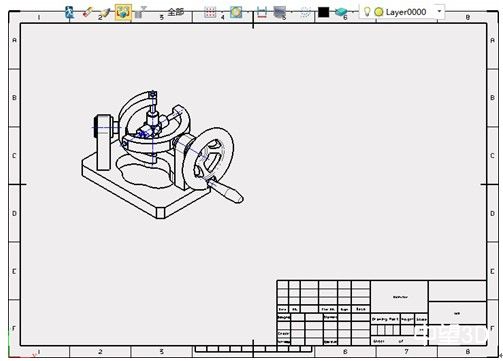

2. 生成轴测视图，如下图所示

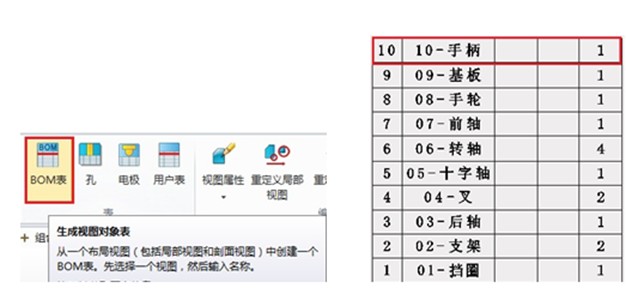

第三步：点击BOM表按钮，设置相应对话框内容，生成BOM表，如下图所示

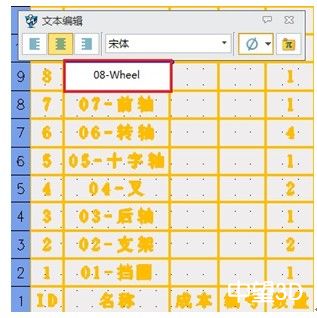

第四步：修改手轮的信息，比如，更改零件名称为10-Handle，如下图所示

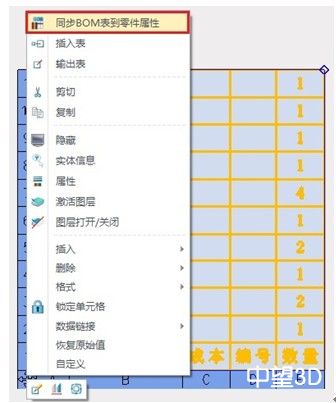

第五步：在BOM上点击右键，选择“同步BOM信息到零件属性”，如图所示

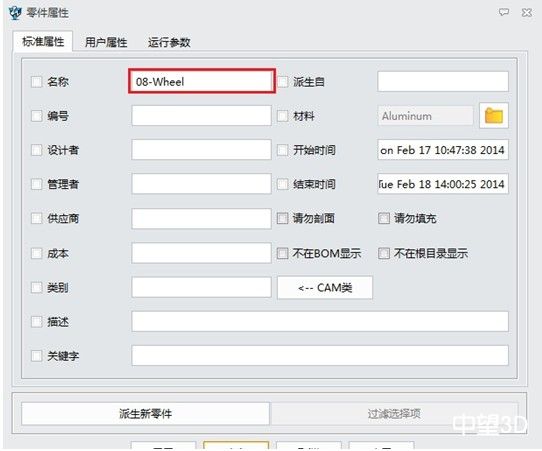

第六步：打开手轮图档，点击属性-零件属性，可以看到，零件名称同步修改，如下图所示

综上所述，通过xelega3D 2014在换向机构装配件的应用演示操作，便利的BOM表编辑，可以极大地提高数据的生成与一致性，也很好地保证了与协作部门之间的数据唯一性与准确性，节省了设计生产时间成本，大大提高设计师的工作效率。为了帮助更多想要快速掌握三维CAD设计的用户，能够轻松体验xelega3D2014新功能，xelega3D推出 “跟奉老师学3D”交流探讨http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。
