         出工程图是每个工程师在设计制图中必须的工作内容，特别是剖视图、轴测视图方向的更改、视图显示的样式管理。这几方面都影响着工程师的工作效率，国内领先的三维CAD/CAM软件xelega3D近日推出2014 Beta版本，更新改进了很多实用的新功能，包括内嵌格式转化器 、新增多组件插入功能、智能弯曲工具、全面优化工程图等功能。本文主要介绍xelega3D 2014如何用工程图功能提高工程师的工作效率。

       1.首先进入工程图模块,在操作窗口右键快捷菜单选择2D工程图

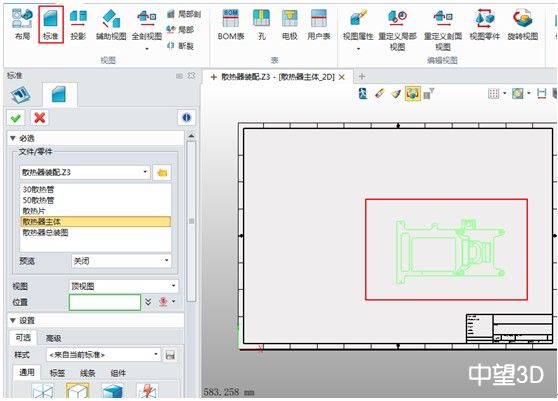

      2.插入主视图，通过标准视图插入主视图

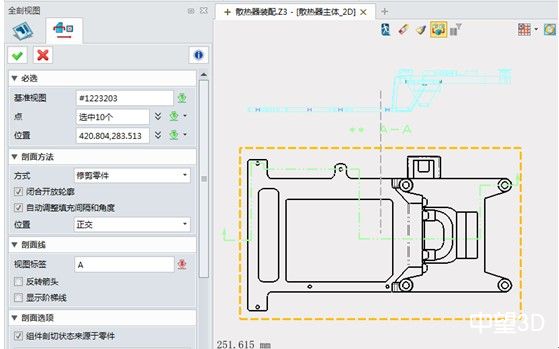

     通过全剖视图功能创建剖视图

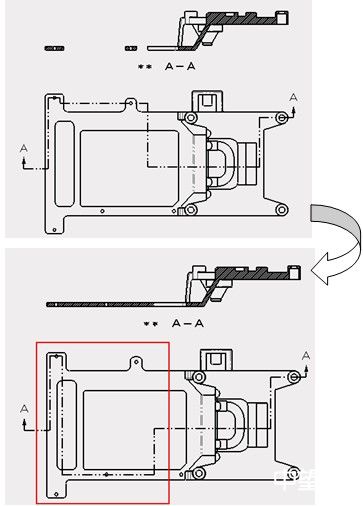

        当要更改剖视图的位置时，直接拖动剖折线的位置就完成相关更改。


      3.动态修改轴测图的方向视角

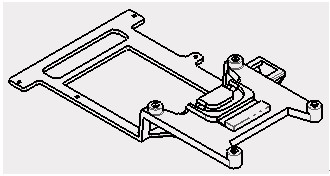

     首先以轴测图或者任意视角插入一个视图

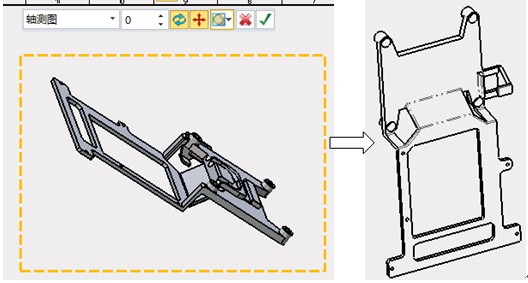

     当要更改零件的视图方向时使用旋转视图功能就能快速完成更改

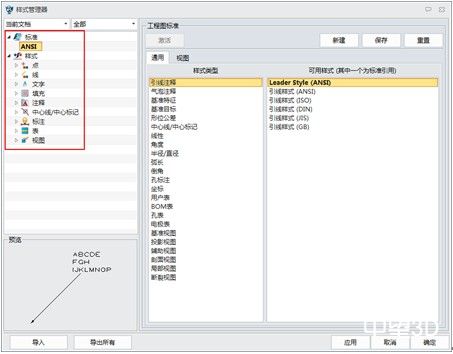

     4.丰富的工程图样式管理器

可以创建企业内部的工程图样式，统一所有标准。

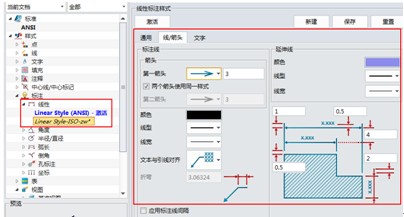

标注样式的定制

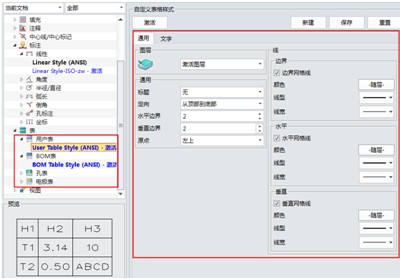

图表样式的定制

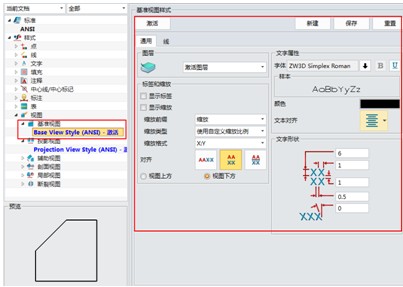

  视图显示样式定制



       通过上面的功能可以大大的提高工程师的出工程图的效率。

       通过以上实例介绍，xelega3D 2014全面优化工程图在工业设计过程中，是非常实用的功能亮点，大大提高设计师的工作效率。xelega3D 2014能够满足设计师们的工业设计需求，加快产品的CAD\CAM设计速度，迅速将设计师的想法概念完美的展现。大家可以登陆xelega3D官网www.zw3d.com.cn可免费提供下载试用。为了帮助更多想要快速掌握三维CAD设计的用户，能够轻松体验xelega3D2014新功能，特别在Beta抢先体验版推出“你猜图我奖iPad Mini”活动。活动期间，将结合万人下载的“奉老师三维CAD/CAM培训教程”，从xelega3D 2014中挑选全新升级的功能亮点，通过微信将功能图标发送给关注“xelega3D”的参赛者，回复图标对应的功能名字即可，具体活动规则欢迎点击： http://www.zw3d.com.cn/market/list-13/article-216-1.html

xelega3D 三维CAD/CAM软件
免费下载：www.zw3d.com.cn
       xelega3D是国家工信部推荐的军工企业三维CAD/CAM软件首选品牌，为企业提供高性价比的三维CAD/CAM解决方案，造型、模具、装配、逆向工程、钣金、2-5轴加工等功能模块一应俱全。高效兼容其他三维CAD软件、易学易用、继承丰富零件库、全新学习教程和海量优质三维CAD图纸免费下载等，让你更轻而易举地掌握3D设计和加工编程。立即下载最新版本，申请免费三维CAD/CAM&3D打印技术培训。
