xelega3D用车锁配件二维工程图转三维CAD建模

      在锁业产品制造过程中，对于操作模式往往会有三种情况：1、客户提供一张图片，进行建模生产；2、给一个实物量着尺寸进行建模；3、提供一张二维图纸数据，照着线条进行建模。

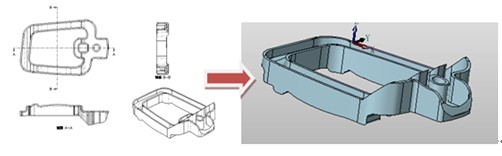

       无论那一种情况，在企业生产中都讲究效率，尤其是第三种情况，若能高效利用二维图纸，将减少在三维草图过程中的绘制，给我们企业建模生产带来巨大的方便与快速。其实在产品建模过程中，是可以有效运用三维CAD软件的优势发挥更大的效率，国内知名三维CAD软件xelega3D，不仅建模功能强大，而且高度兼容其他三维CA的软件，下面我们来看看xelega3D是如何实现快速将二维图纸数据转换三维CAD建模运用的。如下图，以车锁为例，客户提供的车锁配件产品二维图纸在建模过程中，则可以通过xelega3D的图纸导入功能，进行导入操作。

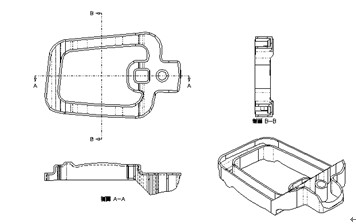

车锁具二维工程制图

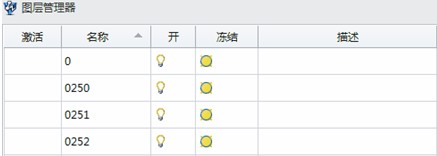

       步骤一：在xelega3D中新建建模图档，输入客户提供的DWG图，若想对导入进来的二维图纸，整洁、易于调取，则可以通过xelega3D里的图层进行管理，如下图所示：需要时可把图层进行打开与冻结。

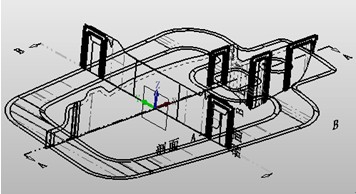

       步骤二：对导入进来的锁具图纸，不但可以进行图层管理，还能进行视图的旋转摆放，便于建模过程中需要的轮廓的运用，如下图所示

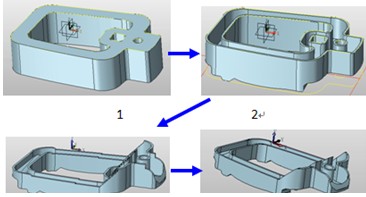

       步骤三：通过xelega3D的拉伸功能，对需要的轮廓进行选取拉伸，并将三个视图拉伸出来的模型，进行布尔运算，将多余的部分，进行裁剪，最后得到我们所需要的锁具产品造型。如下成型图所示：

       导入二维CAD图纸数据，在实际产品三维建模设计中，应用广泛。它能方便、智能、高效的帮助我们建模，从而解决在绘制草图过程中的繁琐与失真。xelega3D相比其他三维CAD软件更加快速便捷，省却复杂的命令操作。另外不仅支持二维数据的导入建模表现尤为出色，而且能满足工程师们对于CAM加工、分析、装配，制造等环节而且能够实现数据交换，能解决由于零件修改造成模型生成失败的问题，并能兼容打开其他软件格式例如UG、Catia的图纸数据，xelega3D为大量这类型的客户，提供了CAD/CAM一体化整体行业解决方案。如果想要进一步了解如何通过xelega3D绘制更多的产品设计或下载免费本文锁具图纸，可以到三维CAD专家奉老师的培训栏目——跟奉老师学3D交流探讨，（ http://www.zwcad.com/community/thread-12694-1-1.html），奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。
