手机后盖是手机非常主要的外观组成部分，也是最直接影响消费者对一部手机喜好的判断部件，对于此部件的建模设计，常用的命令有拉伸、拔模、倒圆角、抽壳等，下面让我们来看看三维CAD软件xelega3D如何能满足三星手机进行后盖的快速建模设计，协助手机工程师们高效完成设计工作。

       1、第一步：打开xelega3D，新建文件并命名为“Samsung5830I后盖”。

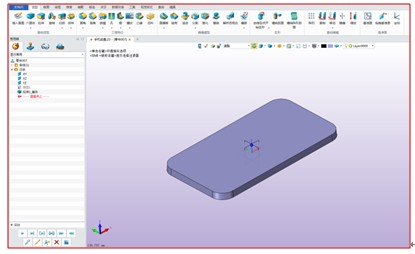

       2、第二步：草绘产品最大外形轮廓线，拉伸实体操作，得到如下图形，

       3、第三步：四周倒R7圆角

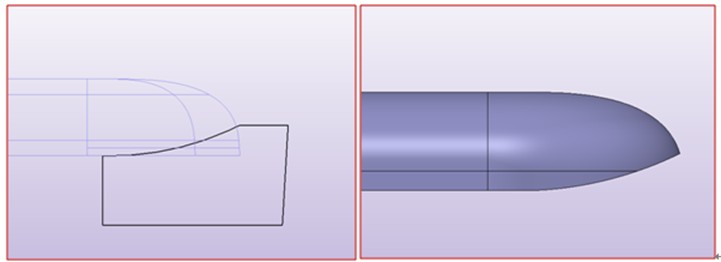

       4、第四步：做头部小编特征；草绘需要切除的外轮廓线，拉伸做减布尔预算即可，如图所示：

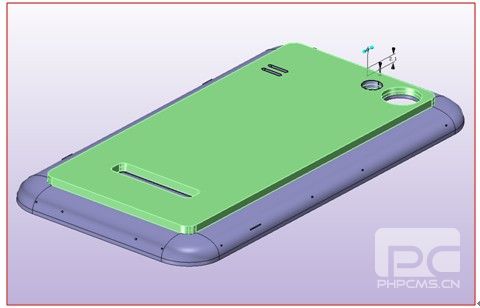

 5、第五步：依照上图特征，做抽壳操作，设置产品肉厚为2mm:

       至此，基本完成了产品的外形设计，后续进行产品内部机构设计，内部机构设计简要主要包含以下两个方面：

       1）手机后盖跟其他件之间的配合及装配

       2）电子零配件的装配等内容

       手机内部机构的设计在xelega3D中主要通过草绘卡扣外形-拉伸进行加减布尔运算等相关造型命令进行内部机构创建

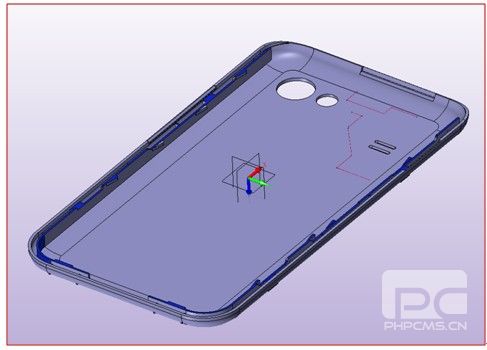

       得到如下图形：

       防水仓的特征及类似特征绘制，在xelega3D中是很方便的

       1）杆状扫描功能：

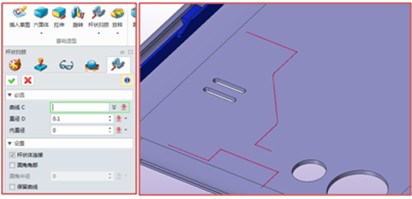

       绘制需要做防水的路径，点击杆状扫率功能，设置直径等内容，点击√：

       值得强调的是，针对经常用到的拉伸功能，对比其他三维软件，xelega3D有更加方便的设计方法：

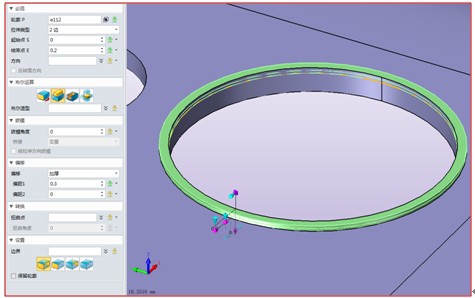

       1）支持轮廓边拉伸：直接点选特征边缘，可以进行边缘的特征设计：

       也可以设置加厚后其他选项，快速得到所需特征：

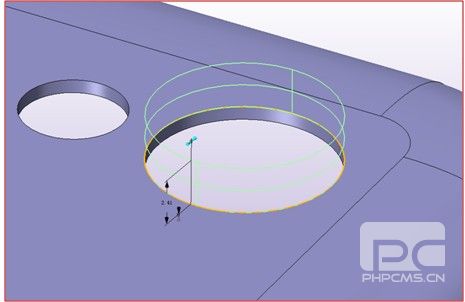

       2）支持面拉伸命令：直接点选需要拉伸的面即可，无需参照轮廓：

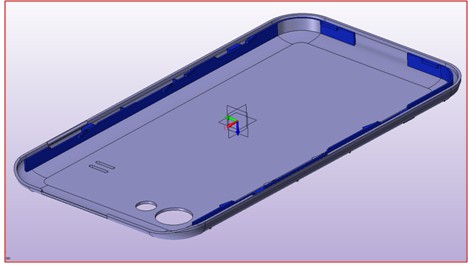

       最终得到我们所需的后盖产品初步三维图形：

       通过演示使用得知，该手机后盖的建模设计其实不复杂，任何三维CAD软件都能完成，但xelega3D相对其他软件会更加简便快速，有兴趣的朋友们可以通过xelega3D官网免费下载试用，初学者也可以在xelega3D论坛下载这款手机后盖的三维CAD图纸（http://www.zwcad.com/community/thread-11354-1-1.html），对照着xelega3D 2013SP新版教程，更快掌握三维CAD设计。
