本文以易学易用的xelega3D为例，为读者提供了齿轮的方程公式也可以自定义齿轮方程公式参数模板，给CAD设计师在设计齿轮时带来了更高的效率。由于xelega3D具有自带的“边学边用”学习系统，因此非常适合三维CAD初学者使用。下面让我们来看看，工程师们是怎么用xelega3D进行渐开线齿轮的快速三维CAD建模：

       1、首先，我们根据下例参数定义齿轮

       模数：4

       齿数：24

       压力角20度

       内孔径45

       键槽12*3.2

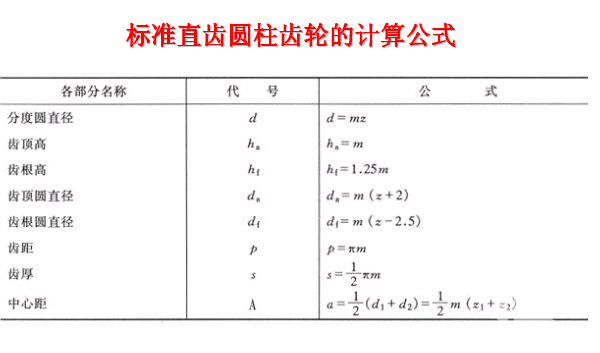

       2、齿轮计算公式

       3、根据齿轮计算公式建立圆柱体

       齿顶圆直径=4*（24+2）=104

       分度圆直径=4*24=96

       齿根圆直径=4*（24-2.5）=86

       基圆直径=cos(20)*d=90.2

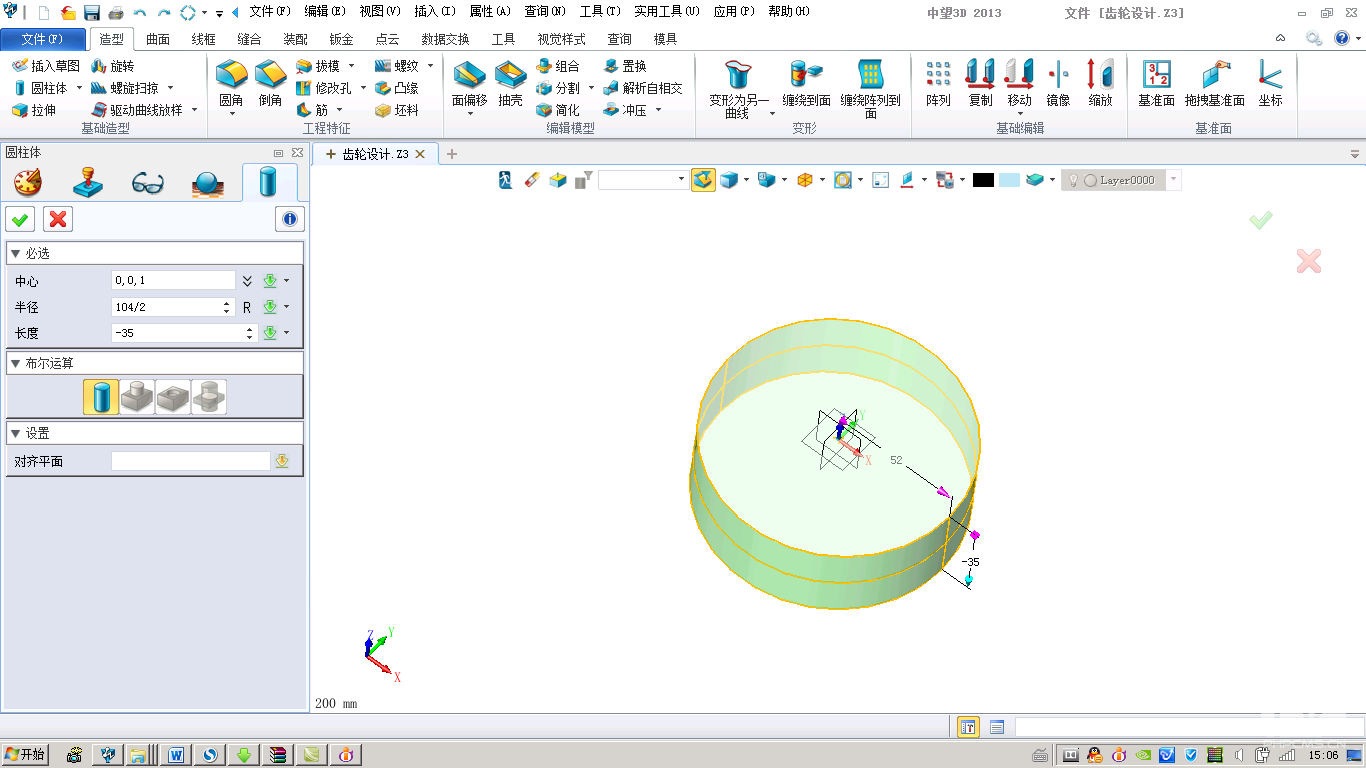

       4、紧接上步操作，接下来需要跟据齿轮参数定义圆柱体，如下图

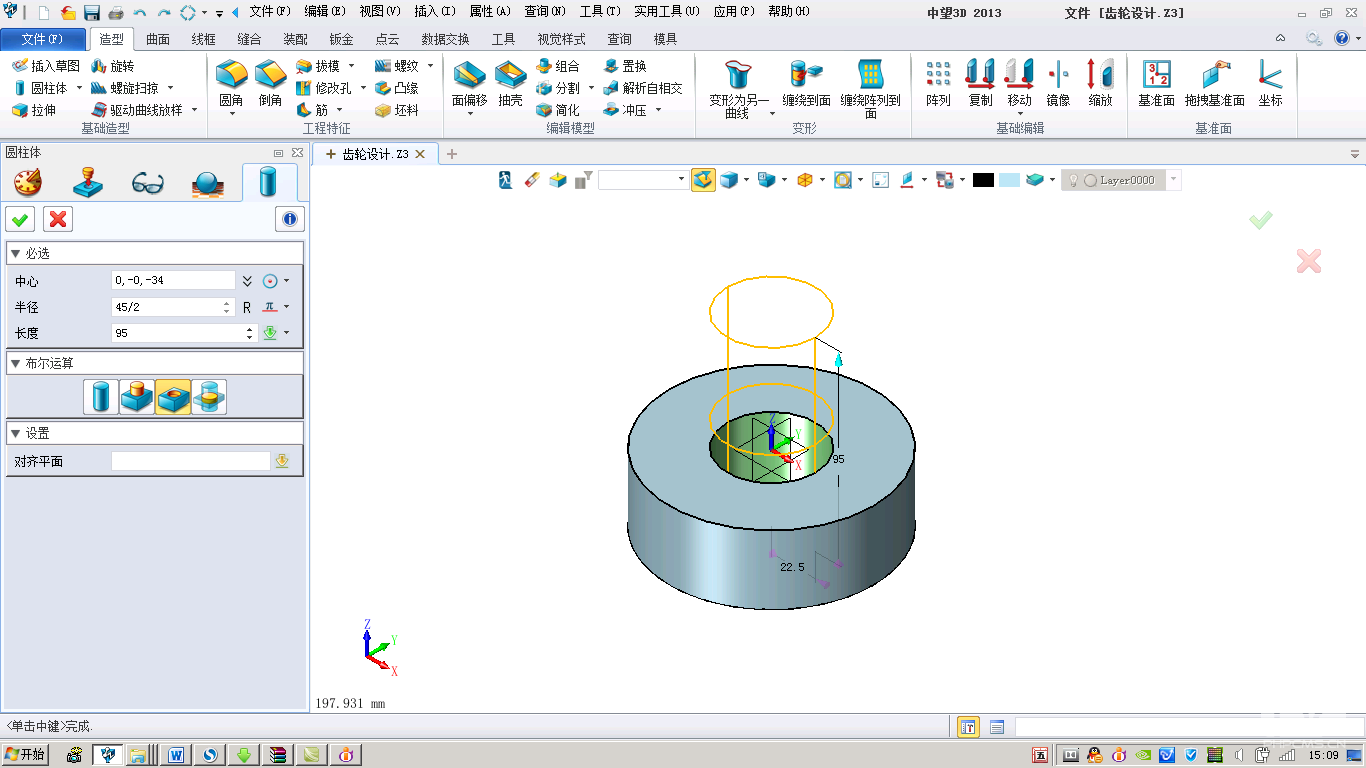

       5、还需要跟据齿轮参数定义内孔，如下图：

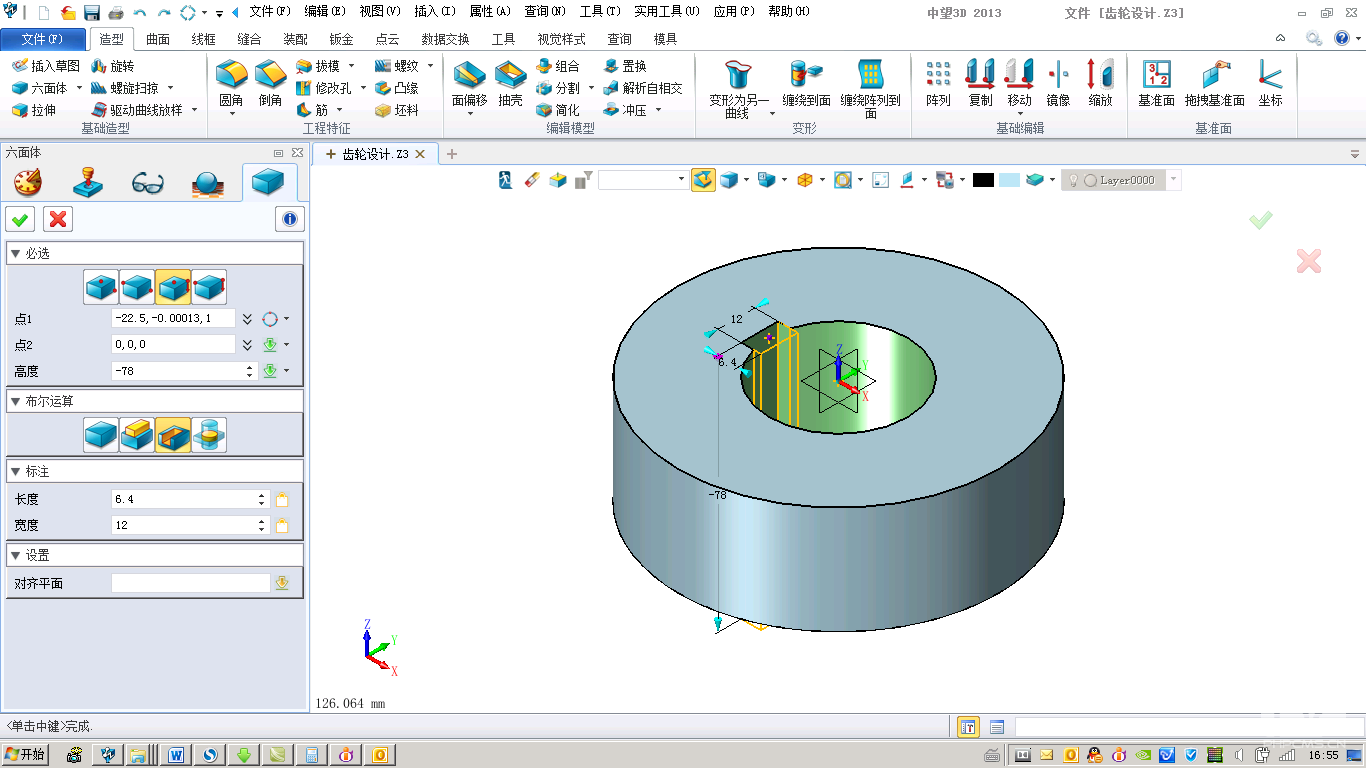

       6、接着完成定义键槽，如下图：

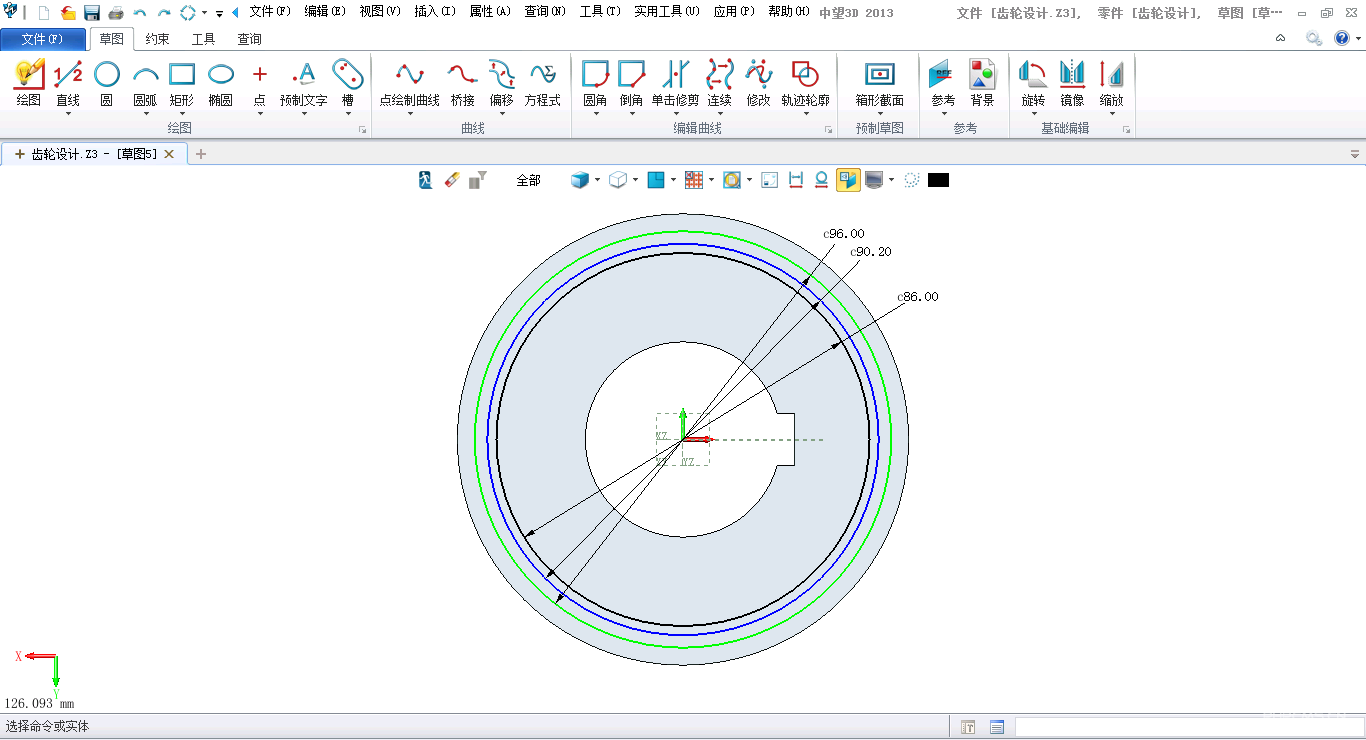

       7、进入草图，画分度圆，齿根圆，基圆，如下图：

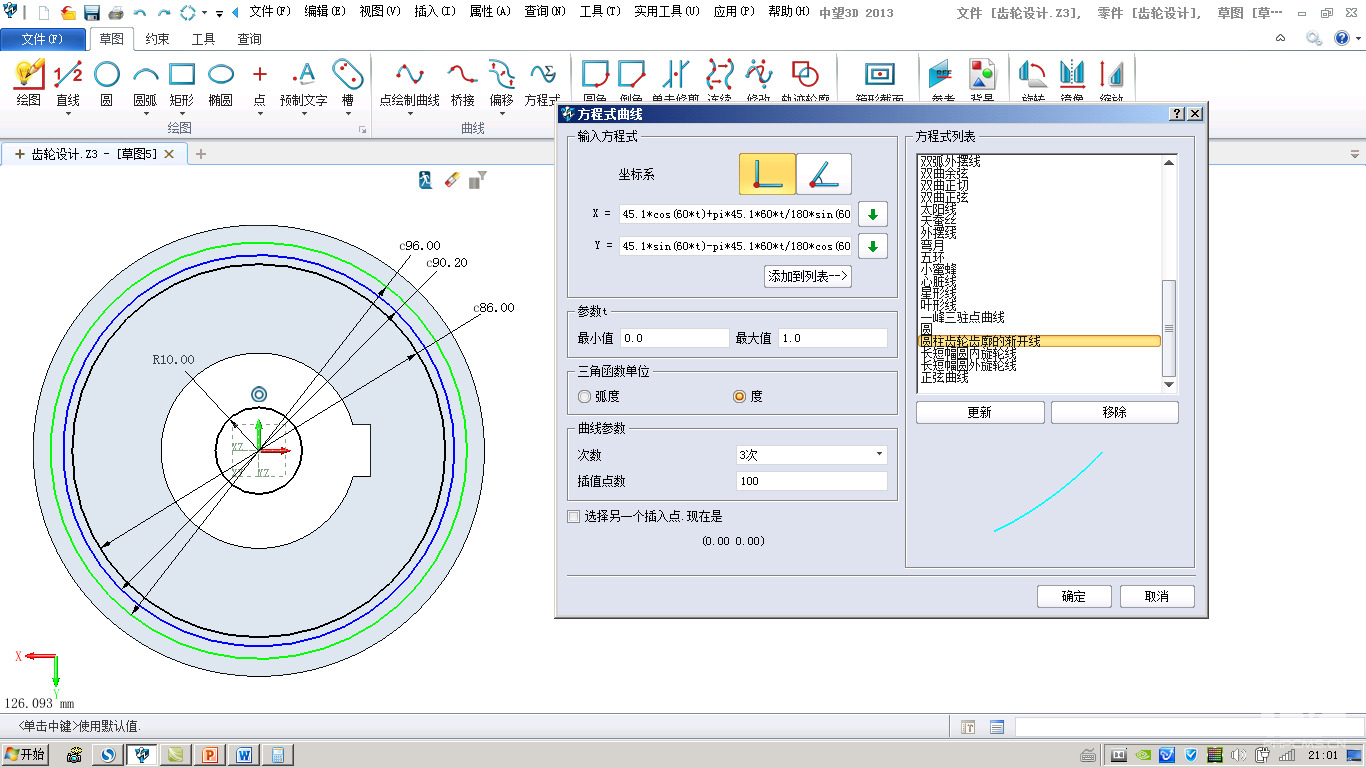

       8、在这里xelega3D提供了渐开线齿轮的方程公式也可以自定义公式，给设计师在设计齿轮带来了更高效根据圆柱齿轮渐开线方程，填写方程参数，如下图：

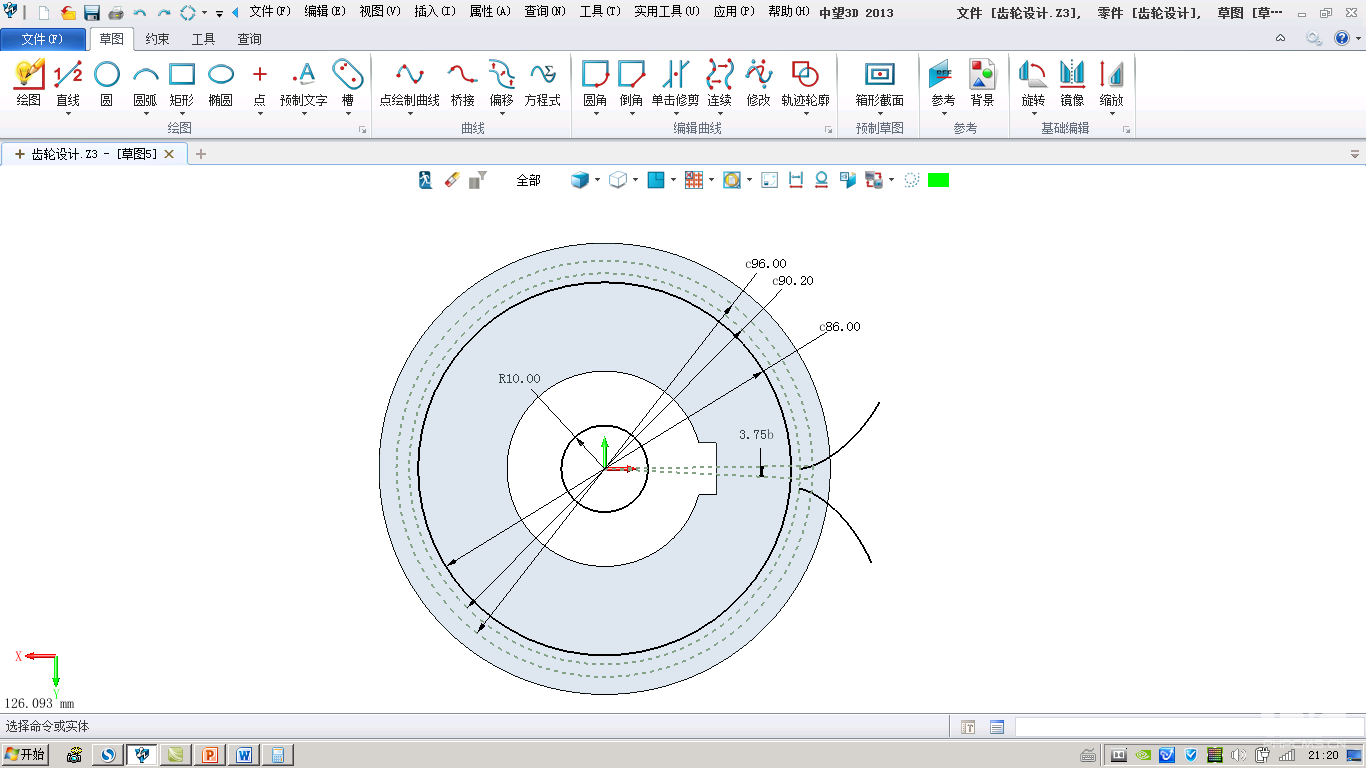

       9、建立圆柱齿轮渐开线，跟据角度与齿数、模数定议两个齿间距角度3.75

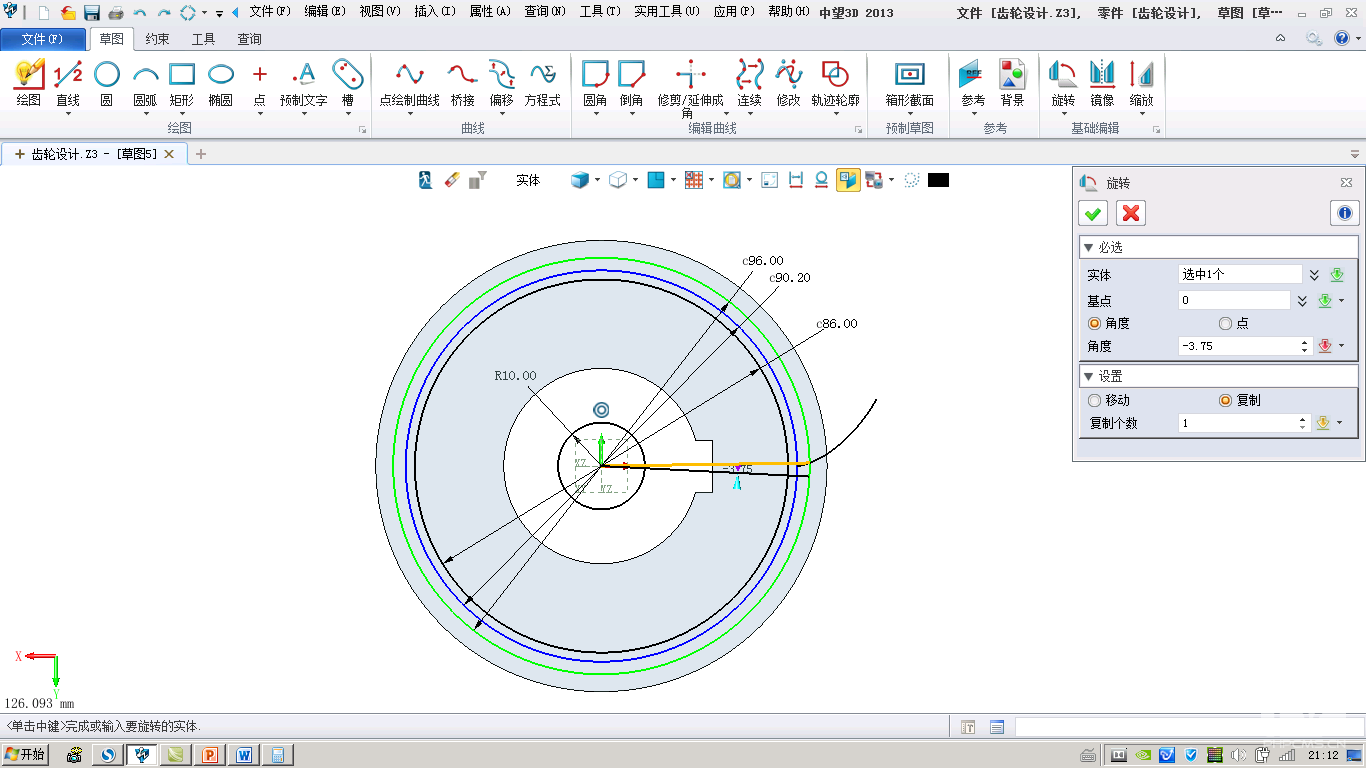

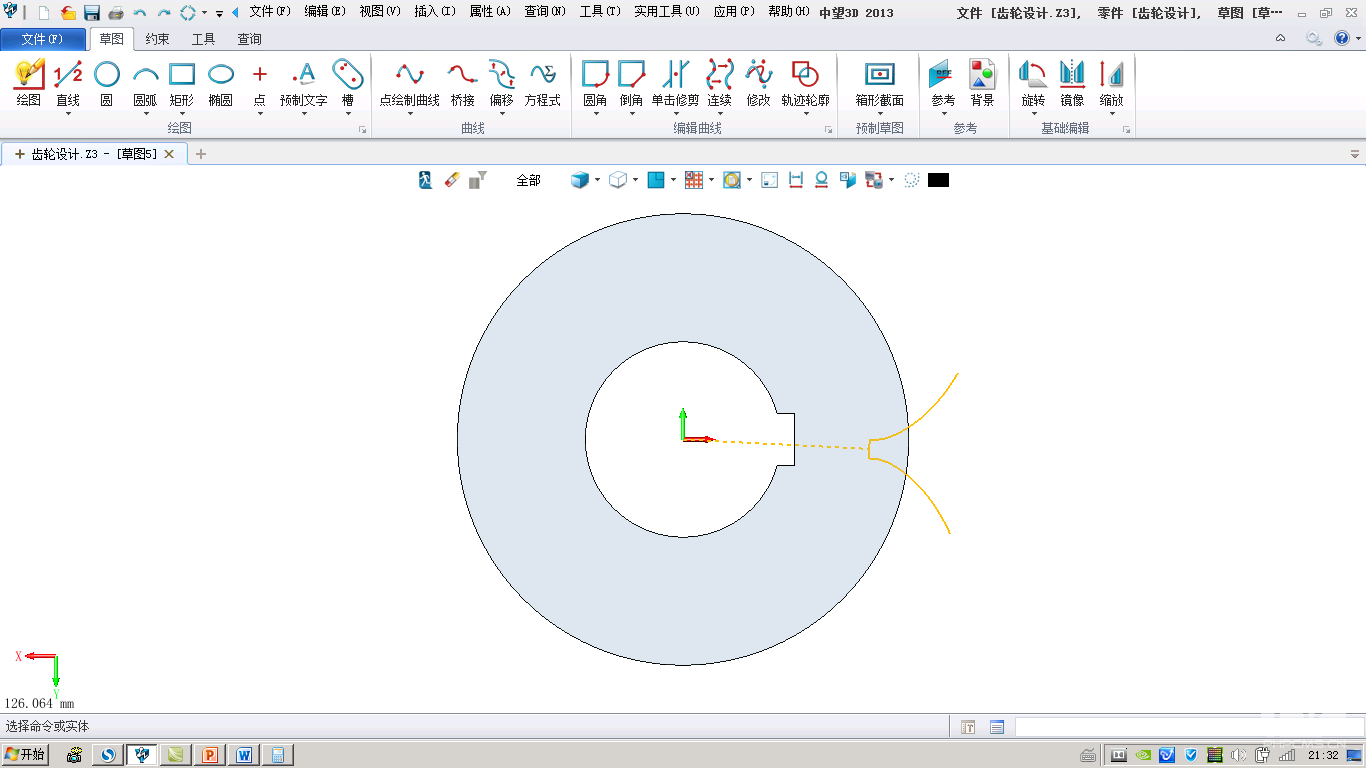

       10、镜像渐开线，如下图：

       11、连接渐开线与齿根圆线，如下图：

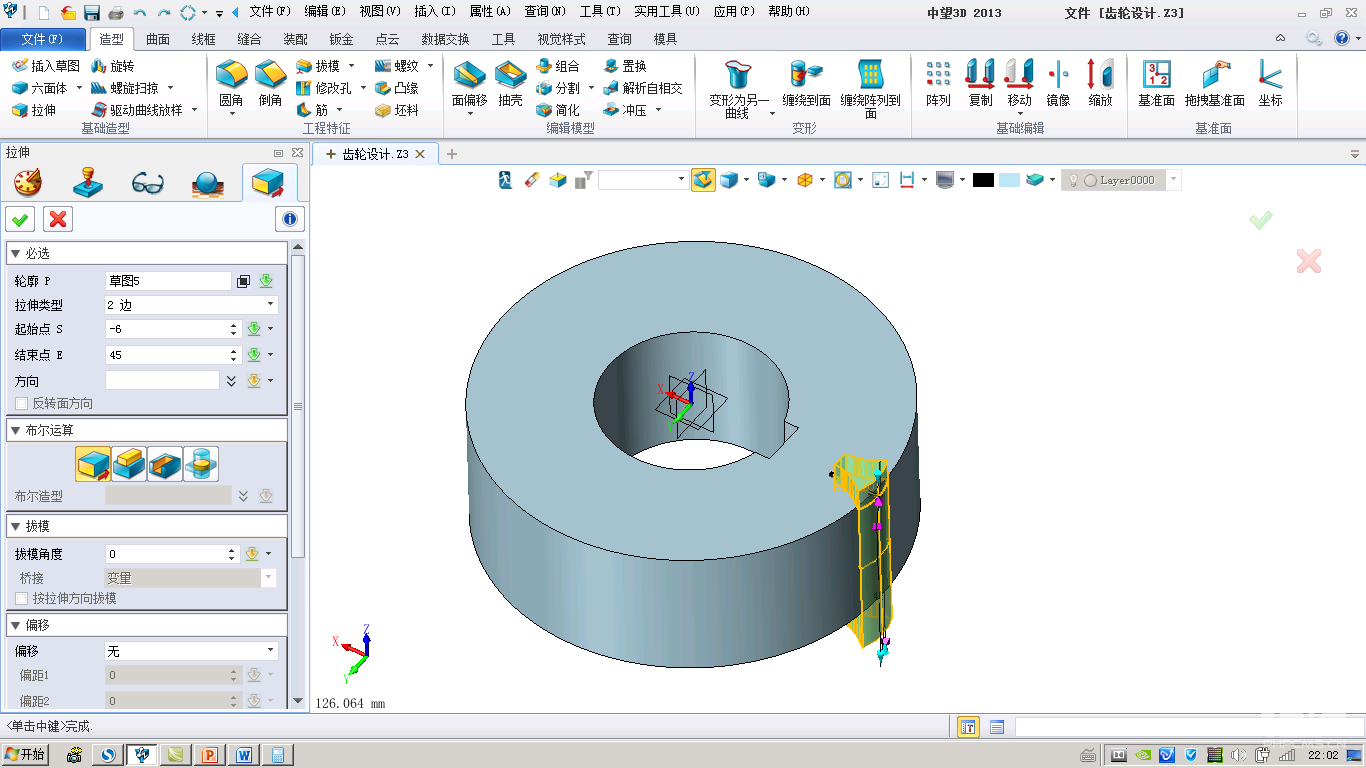

       12、拉伸裁剪体，如下图：

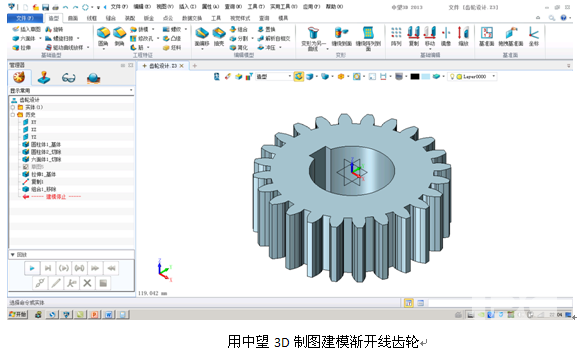

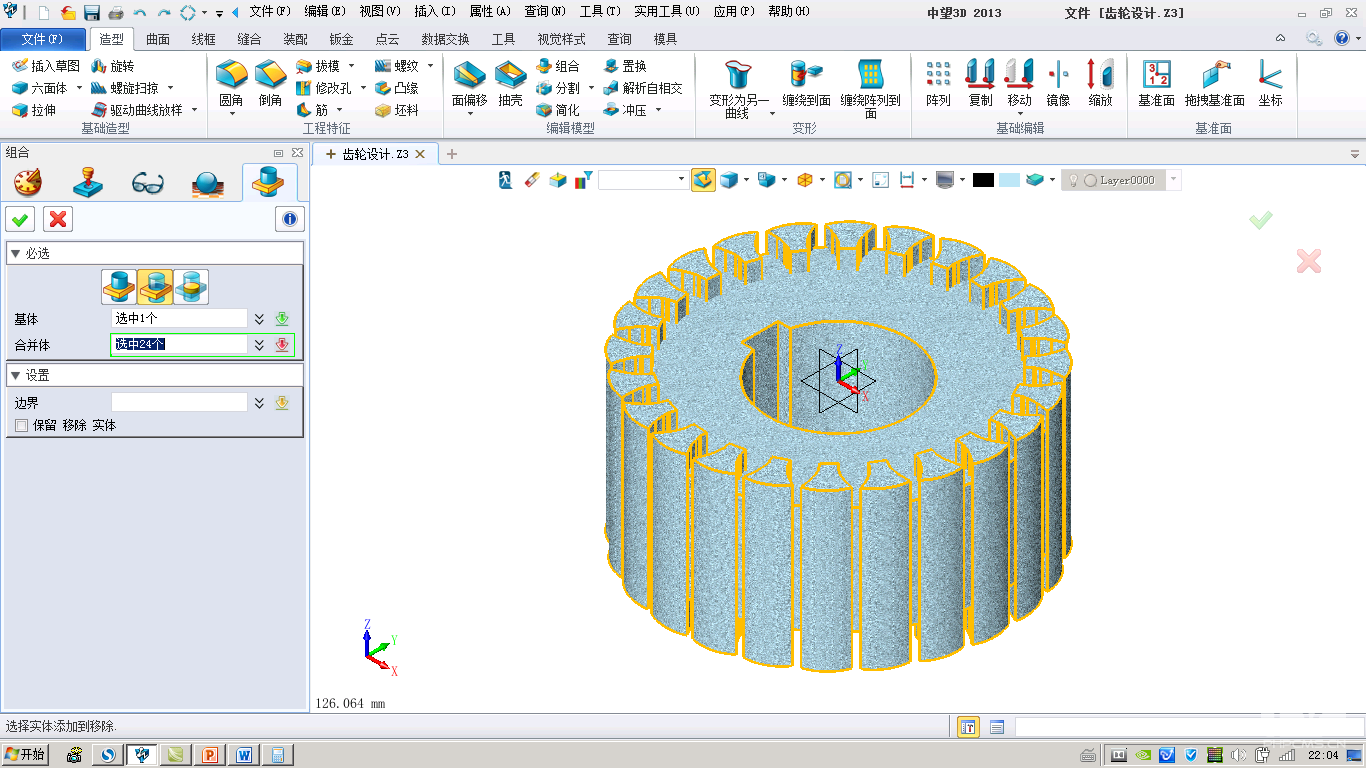

       13、旋转裁剪体数23个，修剪齿轮，如下图：

       通过xelega3D演示正确修改齿轮的参数化数值，改变齿轮的形状等以上步骤操作，从而生产出符合企业的所需要求规格，满足企业对三维CAD建模数据的精确需求，有利于更形象的对所设计的工件直观观察，大大减少了实际生产加工中的浪费。值得注意的是，xelega3D最新推出手把手式的功能教程（//www.xelega.com/community/thread-10773-1-1.html），提供最快上手、最简易的学习模式，让初学者短期内从入门到精通，娴熟掌握一门三维CAD软件技术。
