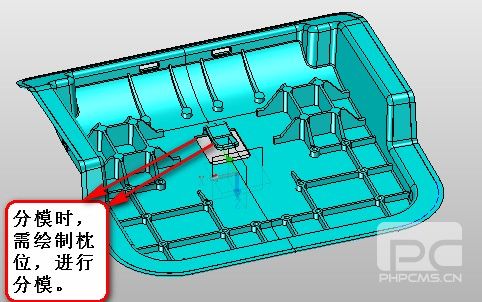

案例一：分模时，需要为此绘制枕位，以满足设计需求。常规方法设计枕位，需要三步，拉伸----修剪-----缝合。

       对此应用xelega3D模具设计中的补孔功能，则能一步到位，智能进行补孔，操作步骤如下：

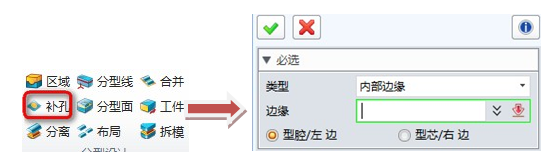

执行补孔命令，弹出对话框，选取边缘，如下图：

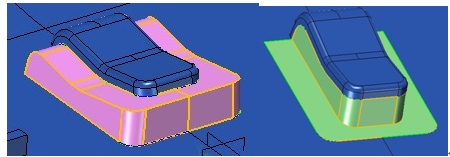

       可根据设计需要选取分型类型，直接修补分型孔。型芯、型腔两种形式，自由选取，操作简单，满足产品设计分型需求。如下所示：

       案例二：

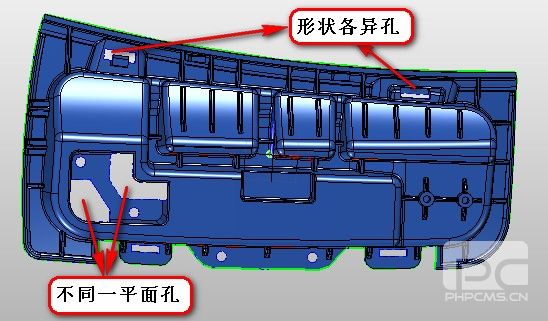

       xelega3D的修补分型孔，不但能满足上述要求，而且也能满足各类型的孔，如下复杂孔的创建，如果按普通建模方式，创建分型面，步骤繁琐，需要多个命令配合使用，如绘制辅助线、修剪，拉伸方向控制、缝合等，而且生成的分型面，若间隙过大，还不易拆模等问题。如下图所示：在分型设计过程中，都需要对其进行创建分型面。

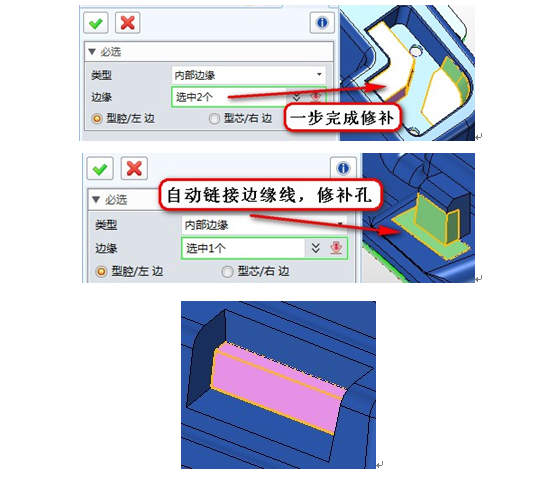

       则可以通过xelega3D，模具设计中的补孔功能智能修补。达到分型设计要求。如下图所示：

       通过以上实践案例分析可得知，xelega3D引用模具设计中的补孔功能，它能方便、智能的帮助工程师提高分型设计效率与准确率，能更快速地投入生产，极大降低成本，响应市场需求的变化对模具设计生产周期的影响，保证设计-加工更加快速地实现。为此，xelega3D也为大量这类型需求的客户，提供了CAD/CAM解决方案。值得注意的是，xelega3D 2013最新版本中加入的直接输出到“3D打印机”（Print3D）的功能，该功能让用户能够非常方便快捷地与3D打印机交互，对比传统模具制作，企业可以更快成型出模，大大节省了企业的制作成本。想要学习三维CAD设计的朋友，也可以下载该免费图纸//www.xelega.com/community/thread-10861-1-1.html），结合xelega3D的易学易用，更快速掌握模具的分模设计。
