股骨柄的三维CAD设计，可通过xelega3D创建草图轮廓、创建曲面、修剪实体、钻孔、旋转移除、倒角修饰等步骤完成。在这几个步骤上，对比其他三维CAD设计软件，xelega3D的操作流程更加简便清晰：xelega3D独有的混合建模可以在曲面建模和实体建模之间自由灵活选择，最后通过布尔加运算就可以完成主体建模，即可实现轻松完成股骨柄的快速实体建模过程：

       第一步：创建草图轮廓

       打开xelega3D界面，插入草图绘轮廓，创建基准平面，绘制不同平面草图，完成草图绘制。

       第二步：股骨柄创建

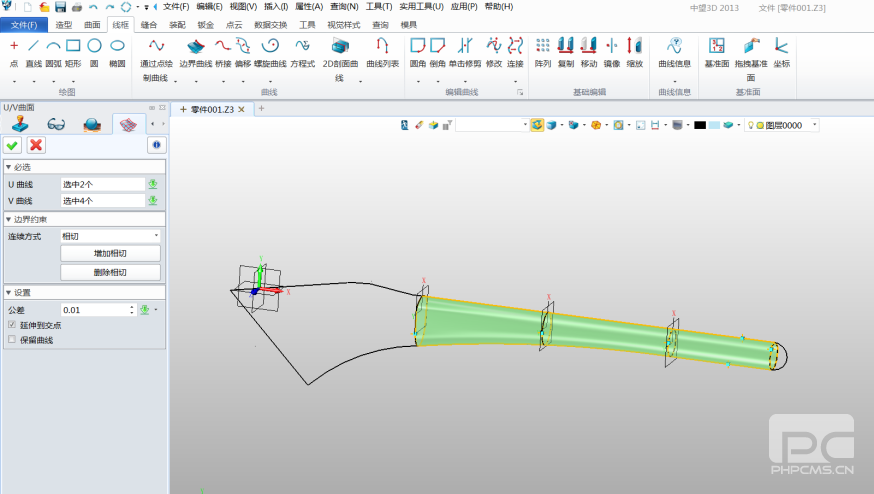

       1.使用xelega3D曲线列表功能绘制曲线列表, UV曲面功能创建曲面。

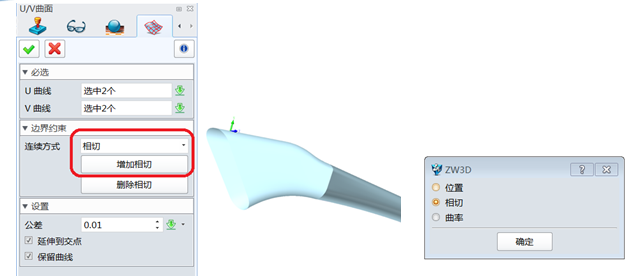

       2.创建第2段曲面，并对其进行边境约束,得到曲面。

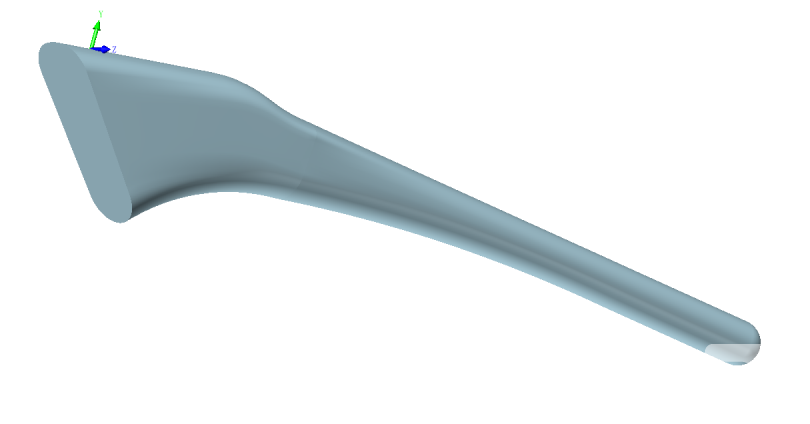

       3.封闭曲面得到实体。

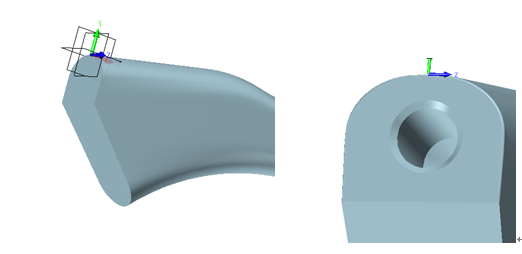

       4.使用xelega3D修剪命令，以YZ平面为修剪面修剪实体。钻孔命令完成定位孔并倒角。

       第三步：股骨柄第二部分创建。

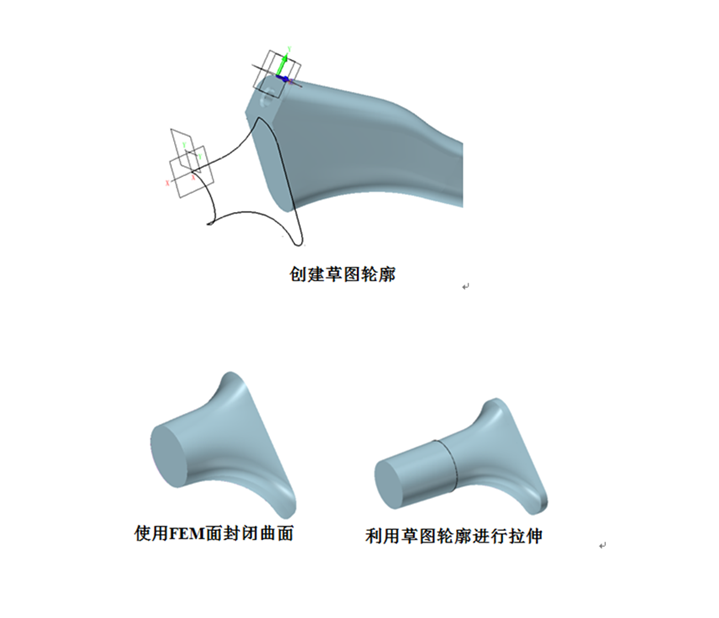

       首先创建草图轮廓，拉伸轮廓创建辅助面便于后续边境约束，通过UV曲面功能创建曲面利用边境约束约束其相切，使用镜像功能通过XY平面镜像曲面，再使用FEM面封闭曲面，利用草图轮廓进行拉伸（注意拔模角度）。

       第四步：旋转切除水滴槽。

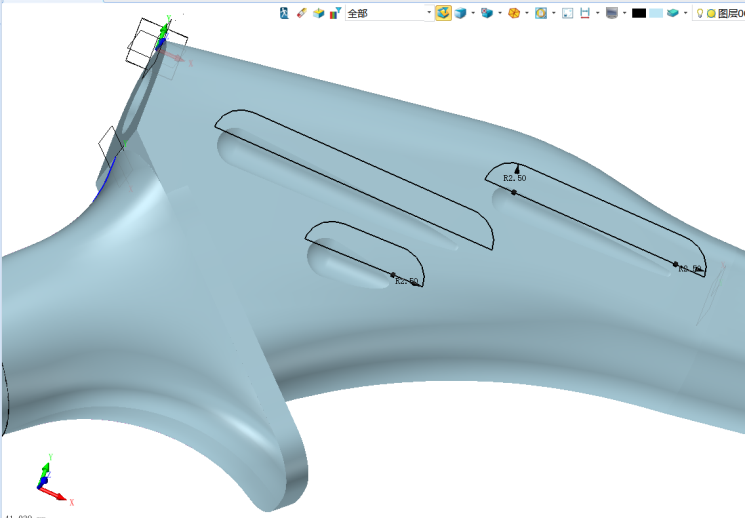

       草图命令绘制水滴槽利用xelega3D旋转命令减运算切除3个特征

       第五步:细节处理。

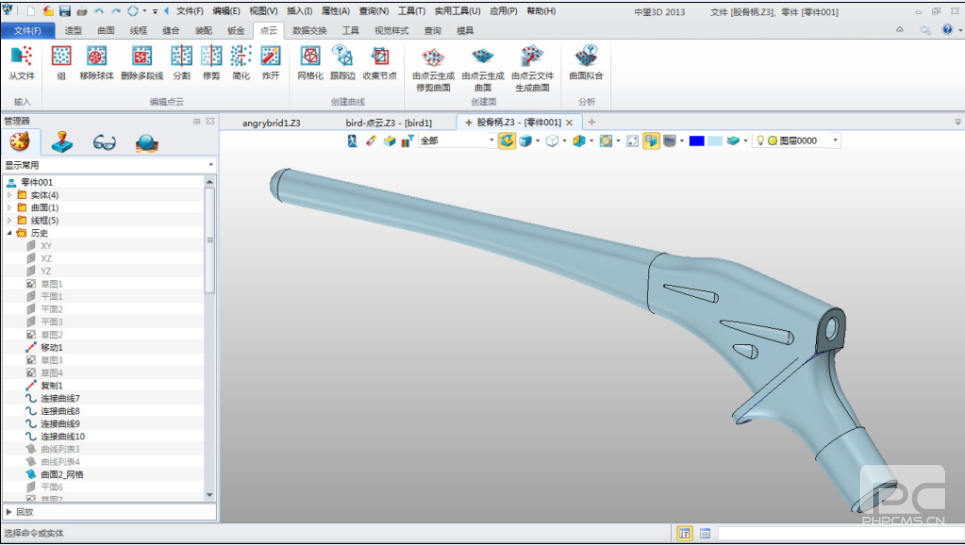

       使用xelega3D 组合命令合并实体，用倒角功能倒0.2的角，对锐边进行处理。 至此，经过几个步骤的绘制，股骨柄效果图完工（如下图）。

       xelega3D的曲面、实体建模能轻松、快速完成医疗器械股骨柄的三维实体，能够满足制造业企业的使用需求。同时，随着3D打印的精准度和定制化发展，开始成为医疗行业关注的热点。为了帮助医疗企业在前端3D设计和3D打印的高效对接，xelega3D 2013增加了直接输出到“3D打印机”（Print3D）的功能，让用户方便快捷地与3D打印机交互，自动输出快速打印大大节省了企业的制作成本。如有兴趣了解如何将绘制的设计图进行3D打印，请关注xelega3D官网相关信息。本文的股骨柄三维CAD图纸免可以费下载，欢迎登陆xelega技术社区的xelega3d图纸交换区（http://www.zwcad.com/community/thread-10793-1-1.html）
