在设计口哨过程中，需要进行生成面的步骤，但基本上国外的三维CAD软件，不支持直接用体生成面，必须用面缝合。这样一来，增加了设计的时间与步骤，略显不方便。国产三维cad软件xelega3D 2013，操作非常人性化，可用xelega3D特有的混合建模技术，直接用实体生成面，快速简便，大大节省设计时间成本。下面看看xelega3D是怎么办到的：

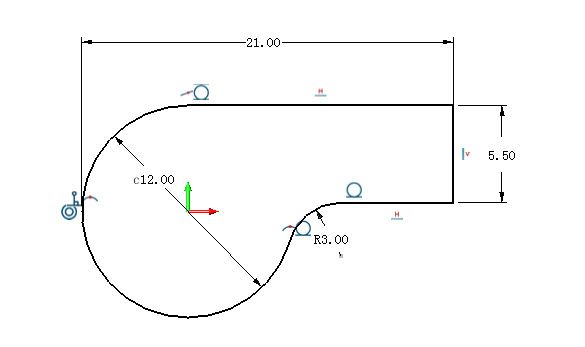

       1.打开xelega3D 2013，先绘制如下草图：

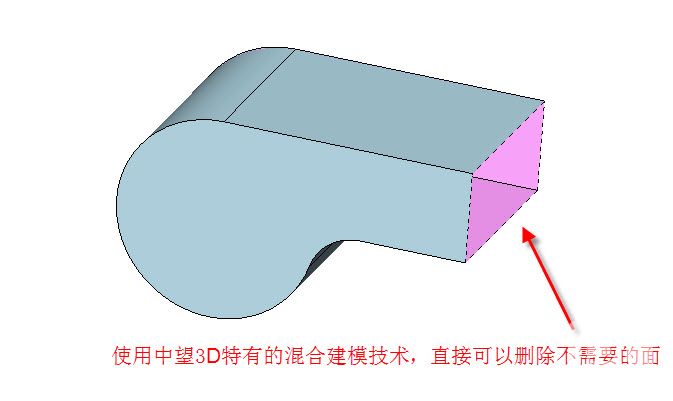

       2.通过草图拉伸对称总长为12的实体，并使用删除命令删掉不需要的面。（此操作因xelega3D的混合建模内核技术而使操作变得很容易）见下图：

       其他三维CAD软件，只能用面缝合，增加工序时间，而xelega3D可以用特有的混合建模技术，直接用实体删除不需要的面，用体生成面，快速简便。

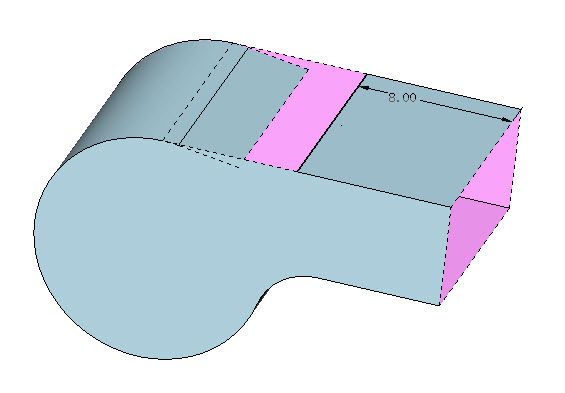

       3.绘制如下草图并拉伸出与上步骤相同长度12的面：

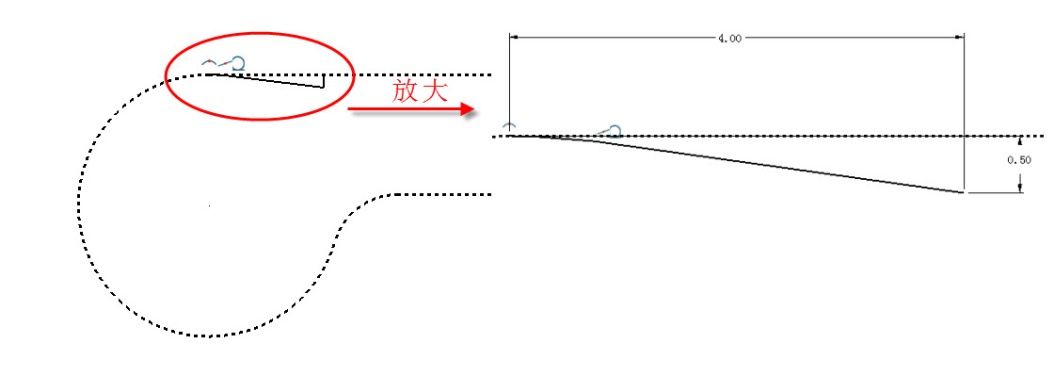

       4.绘制一条如下图中的直线，并使用此直线裁剪顶部平面：

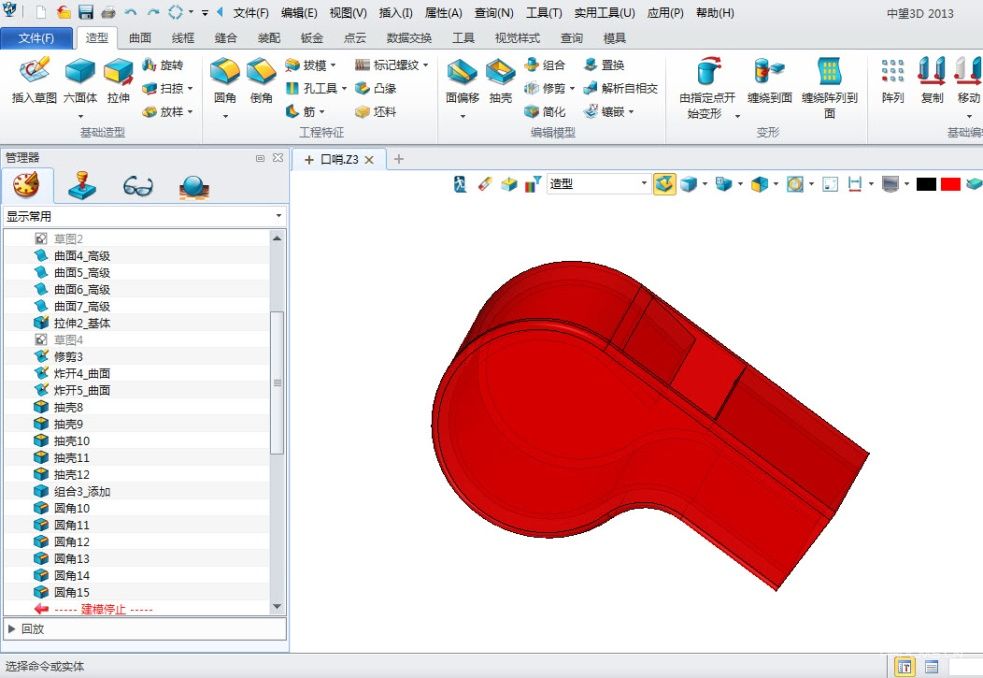

       5.将所有的曲面加厚为0.8mm的实体，并进行组合布尔运算，然后在需要倒圆角的地方，倒上0.4mm的圆角，附上颜色属性即得到如下图所示的3D模型：

       口哨产品看似简单，但制作其模具可是需要费一番功夫的。如果前期的产品CAD设计、模具设计时间拖延，将会影响后期的注塑调试到生产。由于xelega3D 2013具有特有的混合建模内核技术、易学易用的操作特点，大大缩短了企业产品周期，节省时间成本。同样道理，其功能特点在其它行业产品设计同样适用。

       值得注意的是，xelega3D 2013最新版本中加入的直接输出到“3D打印机”（Print3D）的功能，让用户能够非常方便快捷地与3D打印机交互，自动输出快速打印，对比传统模具制作，企业可以更快成型出模，从几周甚至更长的时间成本缩短到1天或更短时间，大大节省了企业的制作成本。如有兴趣了解如何将绘制的设计图进行3D打印，请关注xelega3D官网相关信息，欢迎登陆xelega技术社区的xelega3d图纸交换区下载免费图纸（//www.xelega.com/community/thread-10764-1-1.html）。
