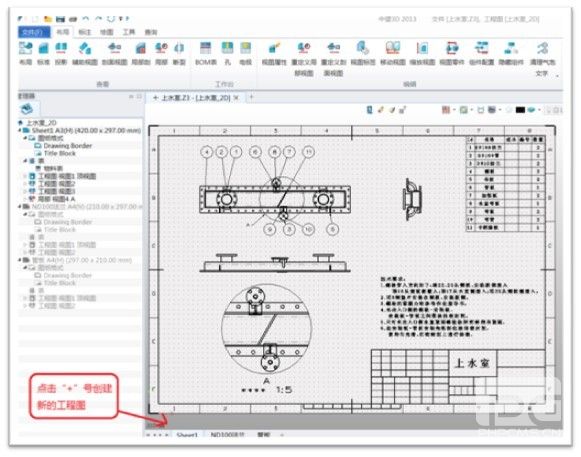

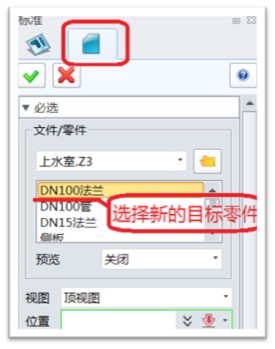

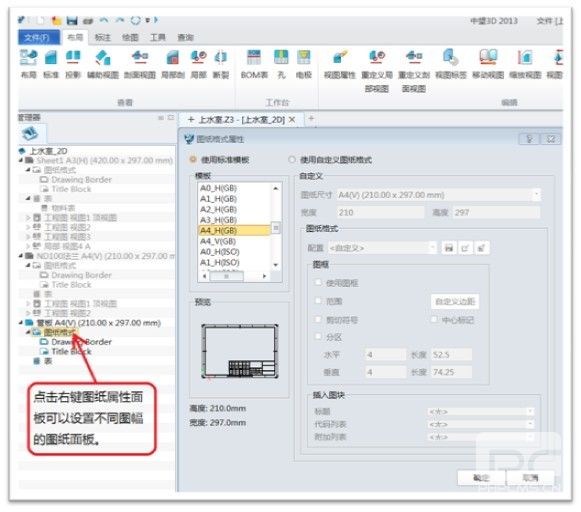

如图我们打开上水室带有BOM的工程图（A3(H)H代表是A4横向的图纸）。还可以在视图窗口的左下角新建一张工程图，选取新的目标零件并在图纸属性面板可以设置不同图幅的图纸模板。

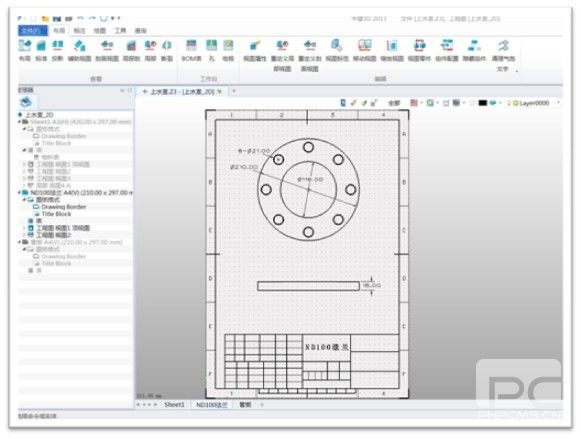

可以新建A4图纸创建DN100法兰零件工程图，A4(V)V代表是A4竖向的图纸。

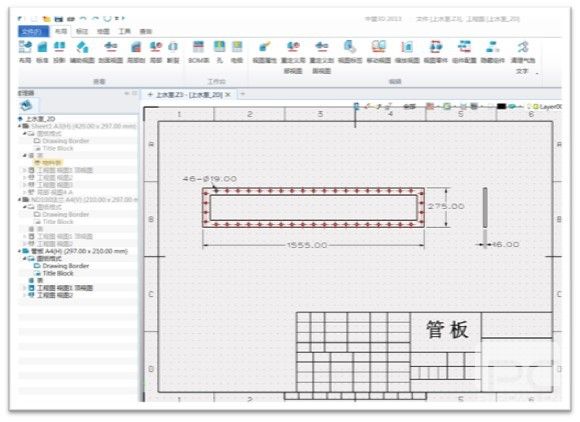

新建A4图纸创建管板零件工程图纸，A4(H)H代表是A4横向的图纸

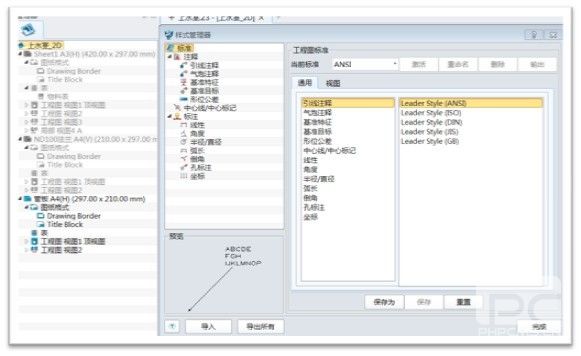

同时xelega3D还提供了样式管理器，方便我们选取修改。

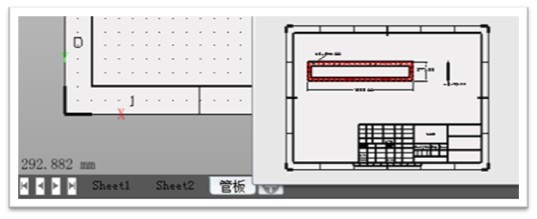

可以重命名支持布局预览使用起来就像二维CAD贴近工程师日常习惯。
实际应用表明，该功能符合大部分工程师的CAD设计使用习惯，提高了工程人员的设计效率，减少了错误的发生。工程图多图纸功能在打印中也有非常重要的作用，这样的好处很明显，我们不需要进行繁琐的比例换算工作，所有的比例问题在图纸创建和标注样式里面可以一次设置完成。最终我们会得到与绘图样式基本一致的工程图组。
免费下载试用三维CAD软件，请登录//www.xelega.com/product/zw3d.html 参加有奖测评，有机会赢取3D智能相机和xelega3D免费授权号！
