1. 以截面为正方形旋转一个环，锐边倒适当的圆角。

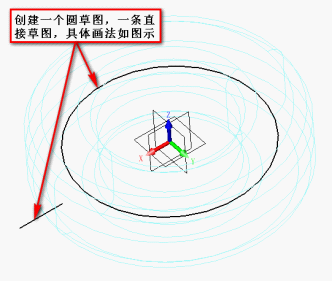

       2. 创建两个草图，一个画一个圆，另一个画一直线。

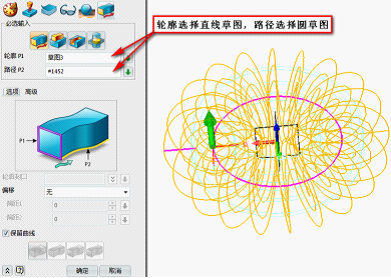

       3. 使用造型模块里的扫描功能 扫描出环形螺旋曲面。

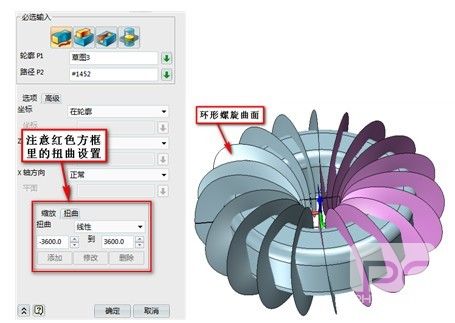

       注意扫描功能里的高级设置选项，在扭曲选项按下图参数设置，下面参数设置是螺旋20圈。

       4. 用线框模块里的相交曲线功能，分别选择环形和螺旋曲面。

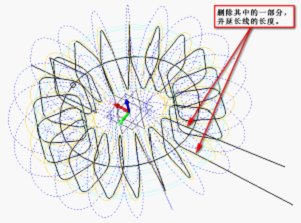

       5. 删除封闭的一段并延长两条线。

       6. 环形外表面偏移缩小。

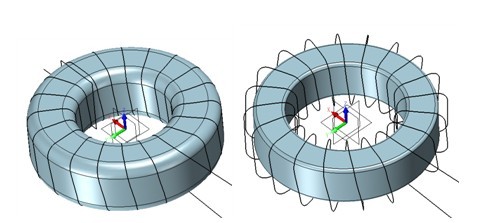

       7. 用曲线列表功能创建螺旋线组，并用杆状扫描扫出感应线圈，完成整个建模过程。
