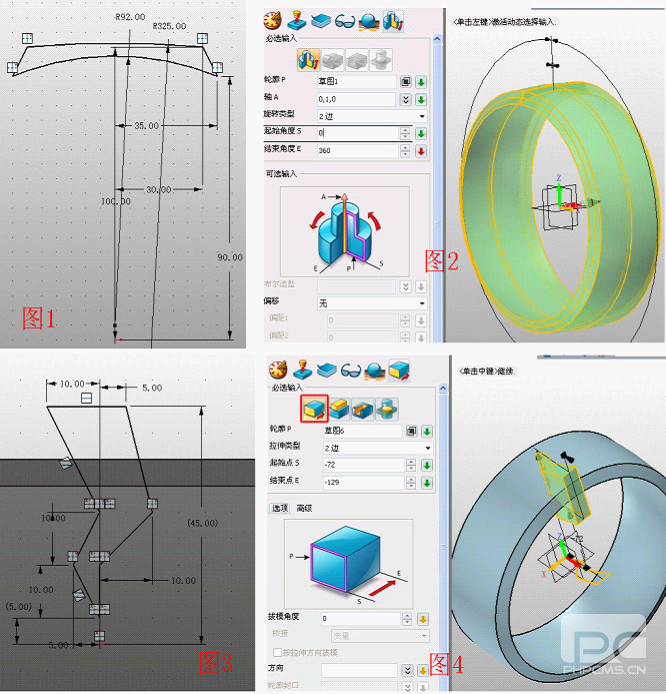

首先在YZ面创建草图1，绘制图1所示的图形，点击旋转命令，轮廓为草图1，轴为Y轴，如图2。在XY平面插入草图2，绘制图3所示的图形（轮胎的花纹可以根据需要自行设计），退出草图。点拉伸，选择基体，轮廓为草图2，起始点和结束点的设置如图4。

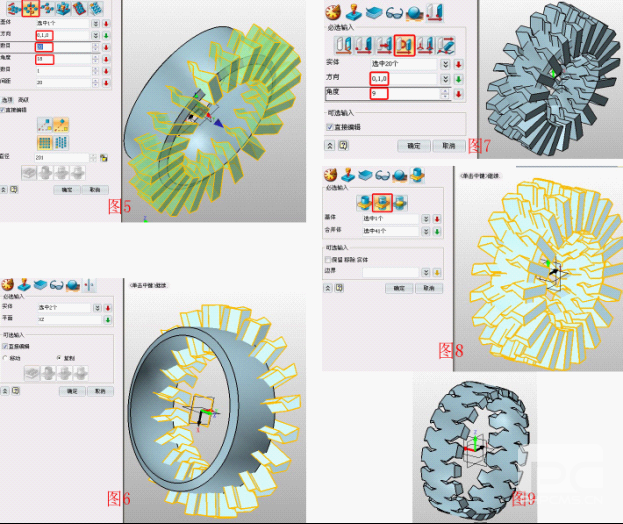

       点击阵列—圆形，基体为拉伸后的造型，方向为Y轴，数目为20，角度为18，如图5；点击镜像，实体为图6所示的高亮部分，平面为XZ；点击移动—绕方向旋转，实体为镜像后的造型，方向为Y轴，角度为9，如图7所示；点击组合—减运算，基体为圆环，合并体为阵列和镜像后的造型，如图8所示，效果如图9。

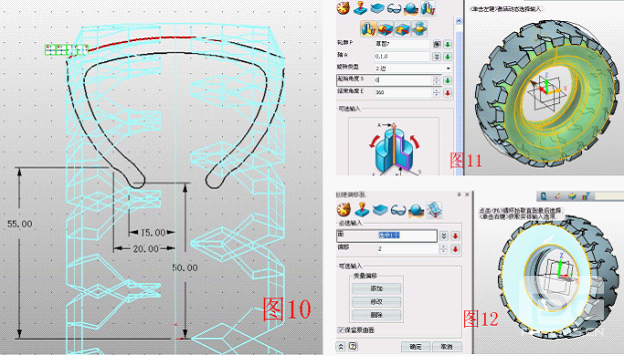

       在XY面插入草图3，绘制如图10所示的图形，退出草图后将草图3绕Y轴进行旋转，如图11；点击曲面—面偏移，面选择图12所示的高亮部分，偏移值为2，之后点击隐藏，先将偏移出的面隐藏。

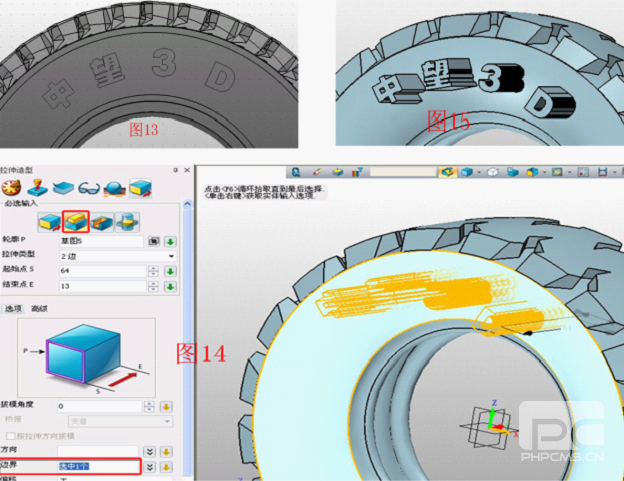

       下面在轮胎侧面添加文字。在模型表面创建文字，在很多建模过程中用得到，利用xelega3D很容易实现。首先在XZ面插入草图4，点击文字，打上“xelega3D”四个字，如图13，此时的文字是无法直接拉伸的，点击编辑—炸开，选择“xelega3D”四个字后确定，此时的文字就可以进行处理了；点击拉伸，轮廓为草图4，参数如图14，注意“边界”选项点击图14高亮部分的面，效果如图15。

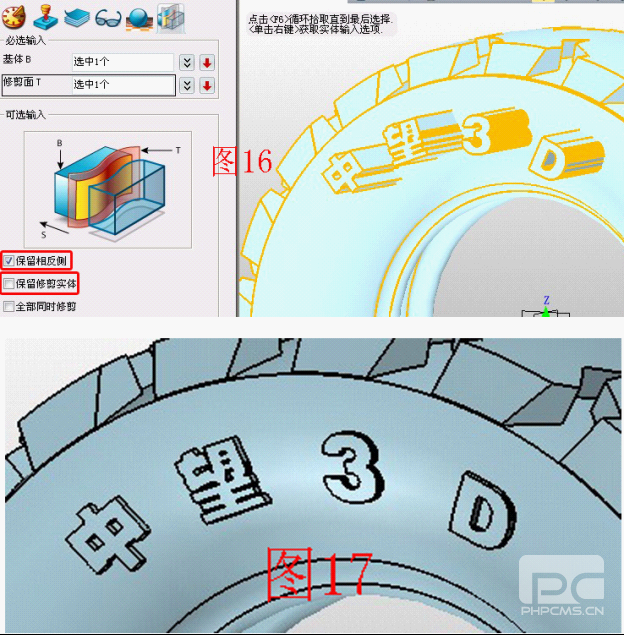

       点击显示实体，将隐藏的偏移面显示出来，点击造型—修剪，基体为拉伸后的文字，修剪面为偏移面，如图16，注意红框部分的选择，效果如图17。

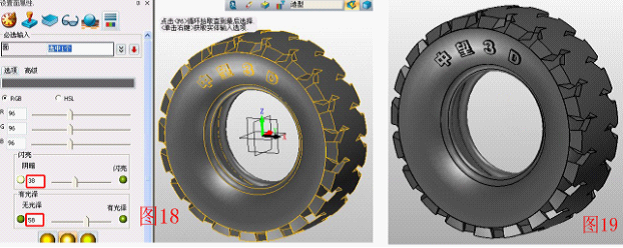

       点击视觉样式—面属性，参数如图18，当然轮胎的颜色和相关的参数可以根据需要设置，最终效果如图19。
