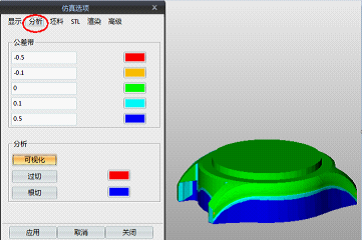

目前在xelega3D中检查过切的方法是，通过“输出→仿真→开始仿真”查看实体仿真结果，点击界面左下角的“选项”按钮，选择“分析”，可以用颜色来分析过切与根切。

       过切检查只是实体仿真结果的功能之一，我们也可以将仿真结果输出成STL文件作为背面开粗毛坯之用。图2这个表壳零件正背面的分界线非平面，不便于人工判断背面开粗的坯料，通过我们软件自动算出来的毛坯，可以最大程度的避免背面开粗时走空刀，优化下一个夹位的刀路。

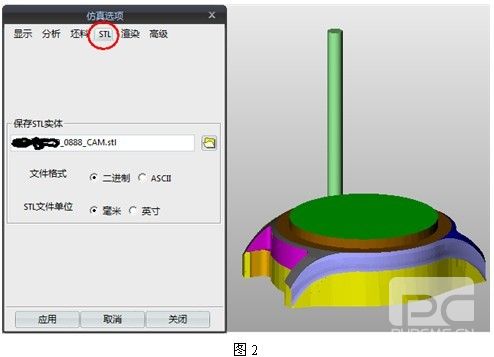

       如图，选择保存位置后，点击“应用”输出STL文件。

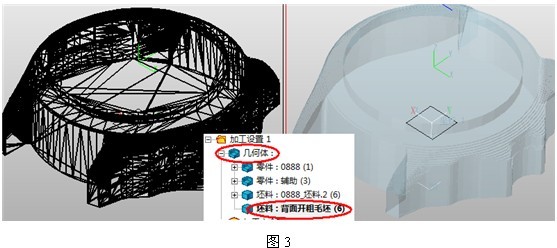

       新建一个“对象”，将刚才输出的STL文件导入进来；将这个对象调入到CAM环境下，“加工设置→几何体→选择刚才新建的对象”。默认调入进来的类别是“零件”，右击选择“编辑类别”将类别改成坯料。

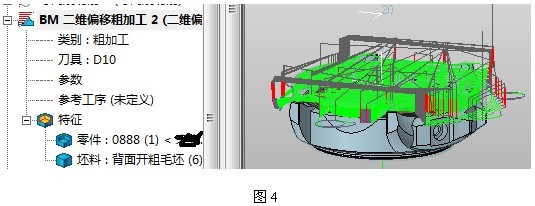

       在开始编背面开粗工序的刀路时，特征选择还是原来的零件，毛坯则选择我们刚调入的STL文件，生成刀路如下：

       从上图可以看出，利用实体仿真输出的STL文件作为毛坯，可提高编程效率，降低人为判断错误的风险。

       通过以上的例子，说明xelega3D的 CAD/CAM功能在实际三维CAD设计和CAM加工中，能够切实提升工程师的CAD设计工作效率。也欢迎各位在使用xelega3D过程中，发现更多的CAD/CAM操作技巧，与xelega技术社区（www.zwcad.com/jishushequ）的会员共同分享你的成果！
