xelega3D2012独有的混合建模技术，能够实现高效的CAD曲面设计，开创CAD产品设计思路。今天主要跟大家分享如何利用xelega3D2012绘制漂亮的七彩葫芦，先介绍一下主要的CAD建模思路。

       首先做成一个葫芦形的一个实体，然后用旋转360度扫掠出曲面来修剪，将其分割出七分之一的一块，再将分割出来的这一块进行圆周阵列，重新形成一个葫芦。这个葫芦是由七块构成的，将这七块分别填上七种颜色就完成了。具体的CAD设计做法如下：

       第一步，制作葫芦体。

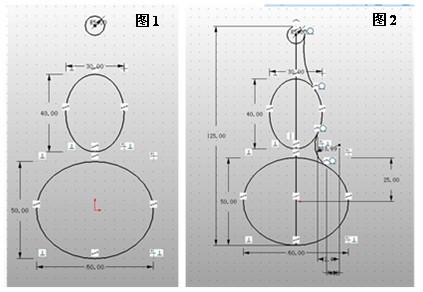

       在XZ平面插入草图，绘制草图（图1），再用两个圆弧连接圆和两个椭圆，用约束相切来确保曲线之间相切（图2）。尺寸不做严格要求，只要能构成葫芦形的轮廓就行。

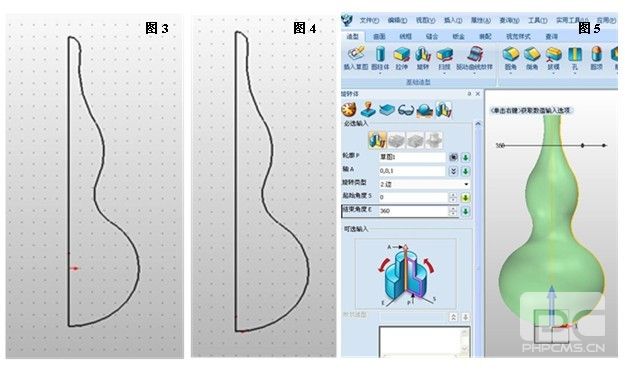

       接着进行修剪，呈现如图3的形状，修剪后将整图向上移动使葫芦的底部在坐标的原点（图4），便于在圆点做旋转面。退出草图，以图4为轮廓，以直边（或Z轴）为轴，将其旋转成葫芦的实体（图5）。

       第二步，旋转平面的做法。

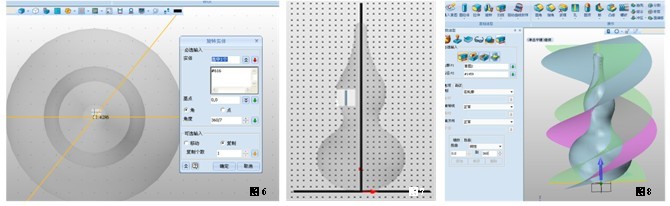

       在XY平面插入草图，经过坐标原点做一水平直线，直线两端要超出葫芦的外形，再将这条直线以圆点为基点（这个点一定要在圆点，否则，最后由七块阵列形成的葫芦就不能吻合），旋转360/7度的角度，并保留原直线（选中复制）。角度是将360度分成七份的角，是一个除不尽的小数，但xelega3D2012在数值输入栏内可以输入计算公式，给设计带来了极大的便利和灵活性（图6）。

       退出草图，再往XZ平面插入草图，做扫掠的路径P2，要注意的是个路径的长度要略高于葫芦，如果低了，修剪无法成功，并且这个路径一定要从圆点起，竖直向上，否则，剪出的七分之一块的葫芦阵列后无法吻合（图7）。

       扫掠设置如图7，注意选基体，不能选加运算、减运算、交运算。轮廓为相交的两条线，路径为竖直的直线，然后在高级选项卡中选扭曲选项卡，在扭曲选项卡中选线性，扭曲的角度由0.00～360，结果如图8。

       第三步，进行修剪、阵列。

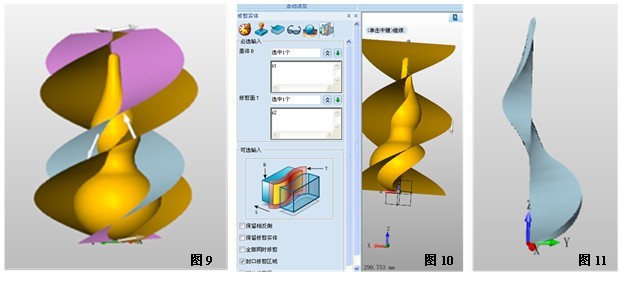

       点击修剪命令，检修的基体为葫芦，修剪面为其中的一个旋转面，可选输入勾选封口修剪区域，保留两个旋转曲面相夹的较小的实体，再次修剪，如图9，图10，最后结果如图11。

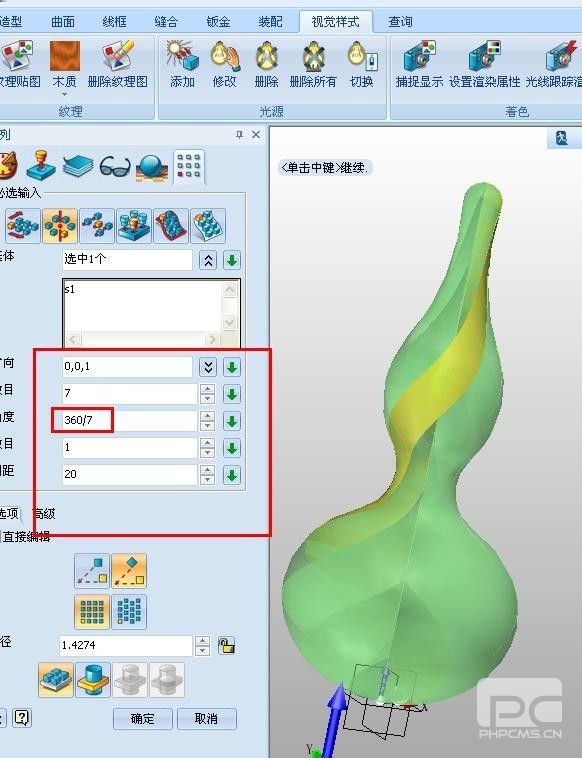

       点击阵列命令，阵列设置如图，选圆形阵列，数目为7，角度为360/7。在xelega3D2012无需自己计算角度，直接填写公式，非常便利，结果如图12。

       第四步，选择视觉样式，为七彩葫芦填色。

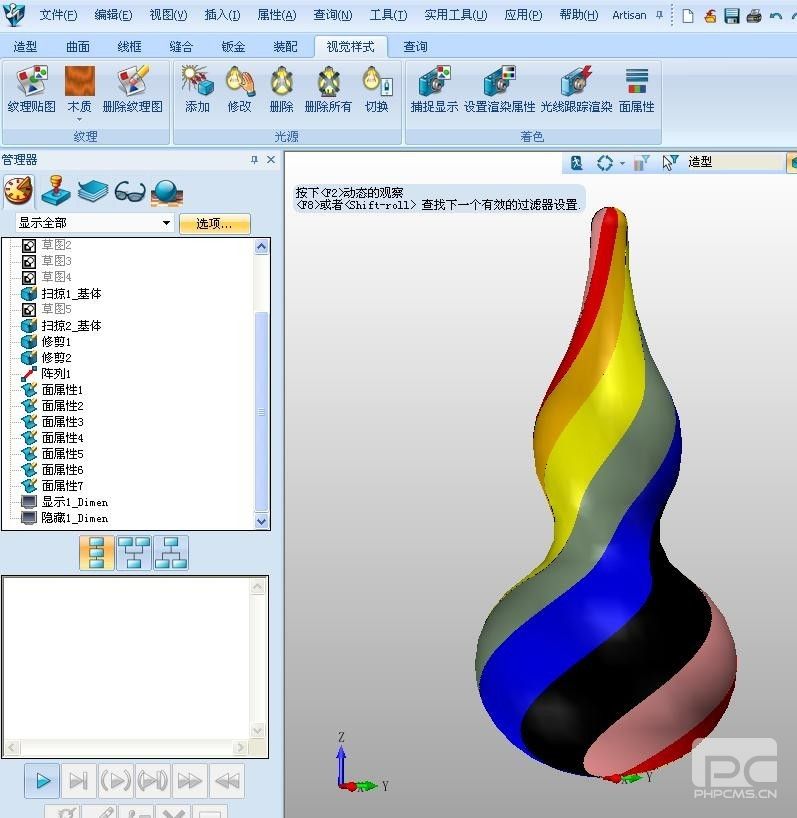

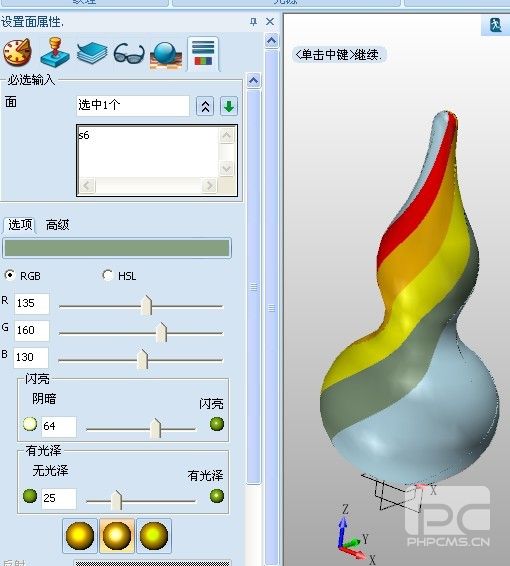

       七半构成的葫芦已成型，接下来就要为这七半分别添加颜色了。点击视觉样式，在面属性中进行设置（图13），依次为各个块添加颜色。通过简单高效的三维CAD设计，精美的七彩葫芦就完成了！你也来尝试画一个吧！
