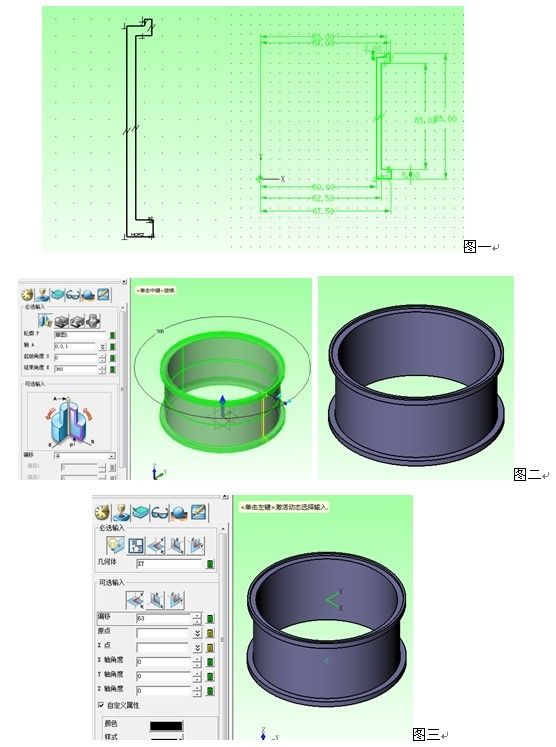

首先进入CAD草图绘制，在XZ平面创建草图，对尺寸进行完全约束。见图一如下：

       对草图进行旋转操作，得到实体如图二：

       在XY平面 Z轴方向，向上偏移63距离，创建新基准面。如图三：

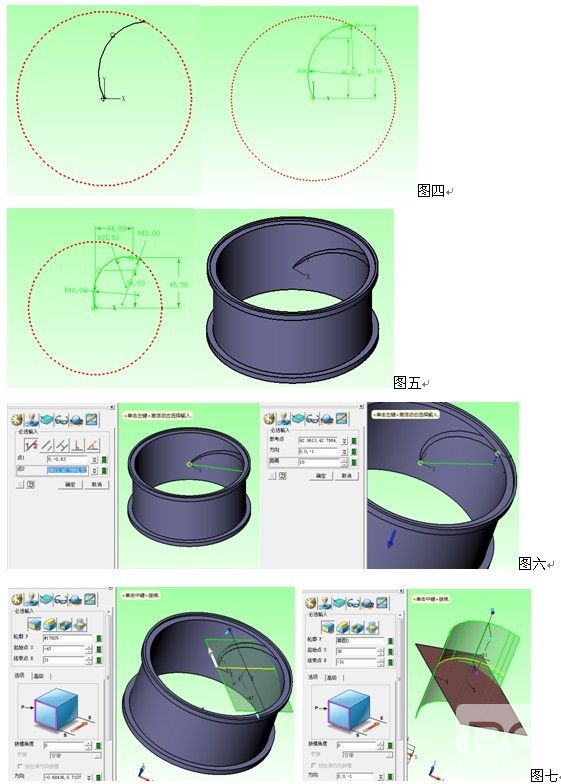

       在新创建的平面中绘制草图，绘制第一条圆弧，如图四。

       绘制第二条圆弧，退出草图，如图五。

       起点为该平面原点，终点为第二条圆弧端点Z轴 距离-10绘制一条直线。（图六）

       直线在“曲线法向”方向进行拉伸生成曲面、圆弧同样进行拉伸成面。（图七）

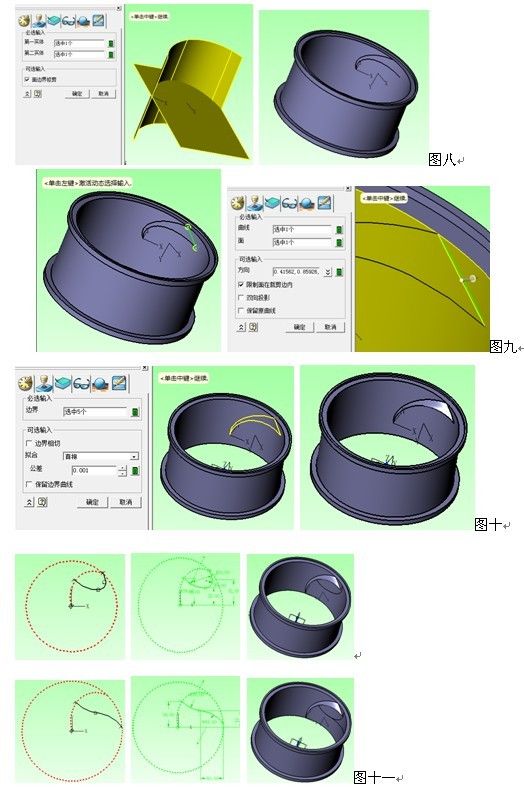

       线框—“相交曲线”，得到一条相交的空间曲线。如图八：

       创建直线，连接两端点，对直线进行投影。（图九）

       选择“曲面”—“N边形面”，得到如图十：

       再次绘制CAD草图，如下图十一：

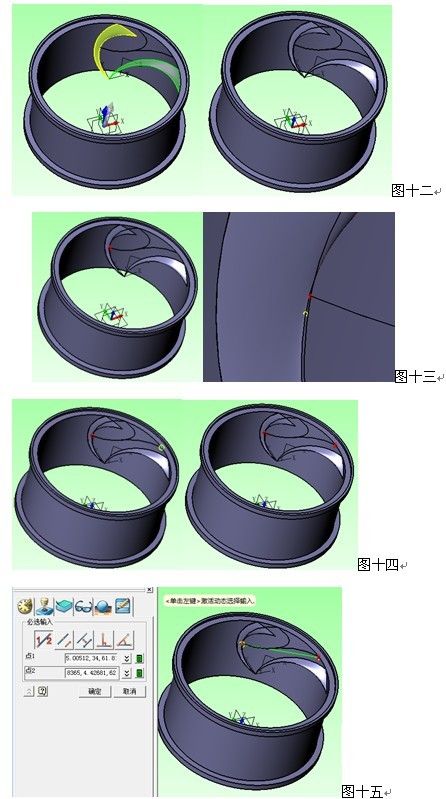

       对曲面进行阵列，隐藏曲面，如下图十二：

       曲线创建参考点，“工具”—“参考点” 并投影该参考点得到在曲面上的点，如图十

       三：

       同样方法得到另一端的参考点，如图十四：

       绘制一条直线，起点为“左侧参考点”终点为“右侧参考点”Z轴方向 -1的距离。（图十五）

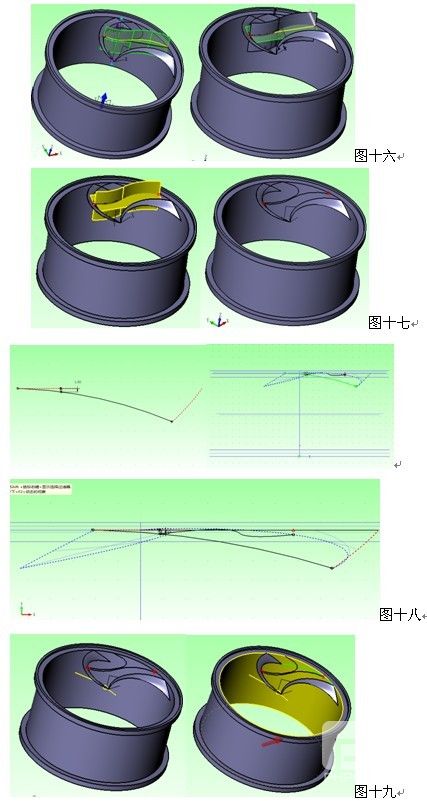

       曲线进行Z轴方向拉伸，直线法向拉伸。（图十六）

       对两个拉伸的面进行“相交曲线”得到新曲线。（图十七）

       在YZ平面创建弧线，使其投影在圆形面上，如图十八。

       退出草图，对该圆弧进行投影，如下图十九：

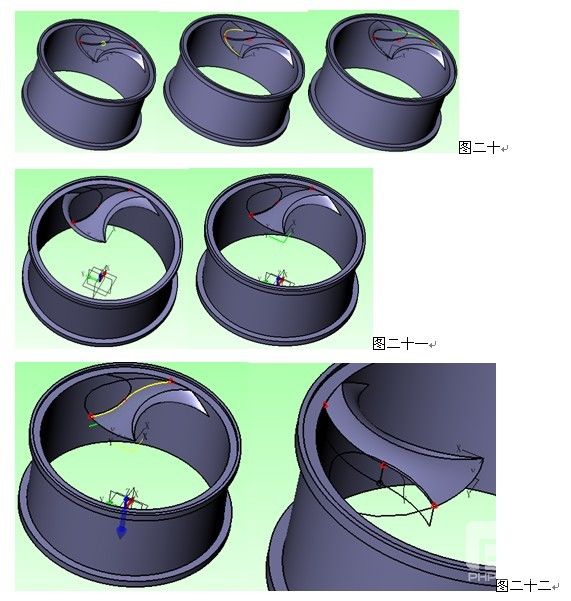

       创建参考点，创建“边界曲线”通过“打断曲线”、“连接曲线”得到所需要的曲线。（图二十）

       使用曲面“N边形面”创建曲面。创建新的基准面，偏移距离53。（图二十一）

       在该平面对需要的曲面进行投影、创建直线、连接曲线、打断曲线”等操作。）（图二十二)

       曲面“N边形面”创建曲面。（图二十三）

       封闭的曲面生成实体，对实体进行阵列。（图二十四）

       通过以上操作，对轮毂的主体绘制便完成了，接着绘制沉头孔等特性，得到最终的实体CAD模型。（图二十五）
