如果要让小齿轮轴的U型槽与平键装配后,通过改变U型槽的大小来驱动平键的尺寸.请看下面步骤:

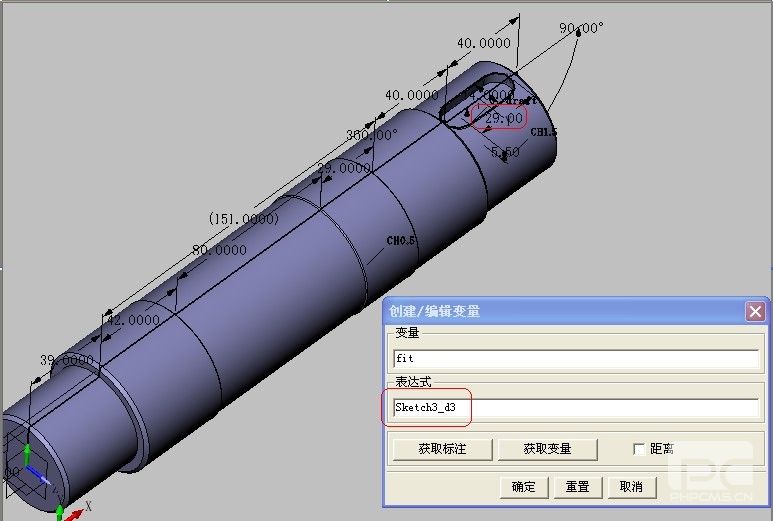

步骤一:打开小齿轮轴,选择要变量的尺寸,插入变量,点击确定.如下图所示:

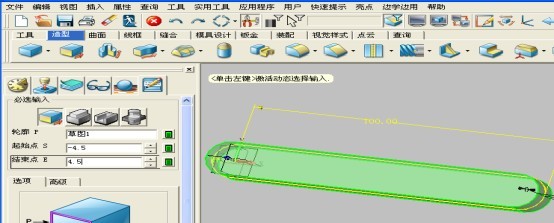

步骤二:新建一个文档,绘制平键.如下图所示:

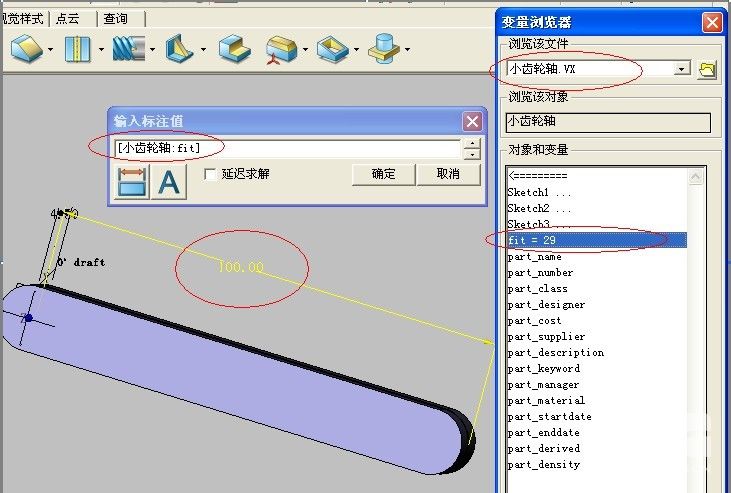

步骤三:修改平键的标注值,并嵌入小齿轮轴的U型槽尺寸,点击确定.如下图所示:

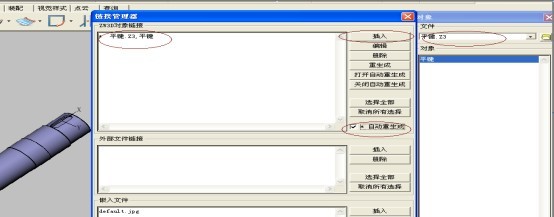

步骤四:打开小齿轮轴文件,在工具里打开链接管理器,插入平键对象,点击”自动生成”如下图所示:

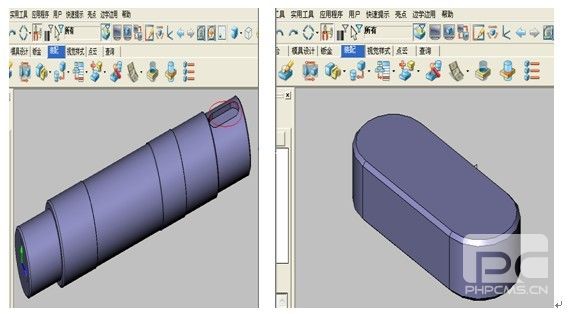

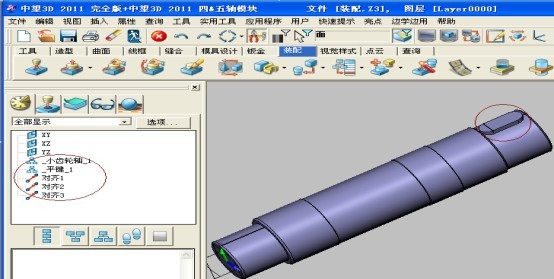

步骤五:新建一个装配文件,把小齿轮轴,平键进行装配.如下图所示:

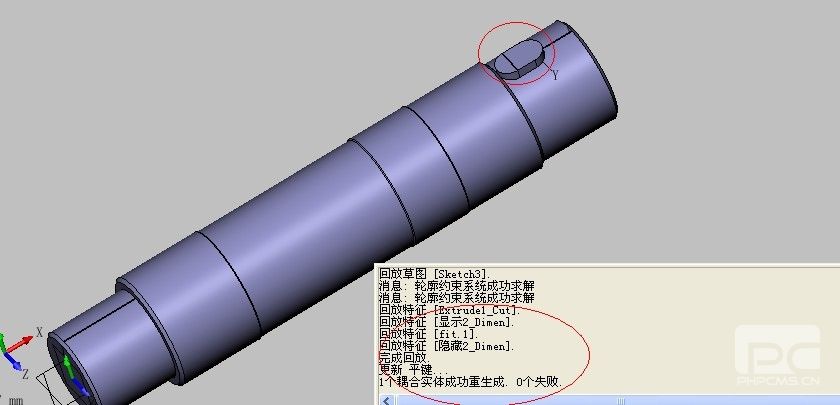

此时,若需要改变小齿轮轴U型槽大小,则平键的大小也可以跟随着驱动改变.如下图所示:
装配中的尺寸驱动，相信是很多工程师都会碰到的问题，以上的一些分享，希望可以给到大家一些参考和帮助。
点击此处下载作品小齿轮轴
