在模具设计工作中，模架定义是模具设计师的一项重要工作内容。设计师往往根据需求选择不同厂家供应商、不同规格的模架，而无法在原有规格的模架基础上对模架参数进行修改。xelega3D2019的“模架自定义”功能，支持设计师根据实际需求灵活修改模架参数，实现模架自定义，满足多样化设计需求；同时通过参数表的分类设置简化操作步骤，进一步提升工作效率。

应用xelega3D2019“模架自定义”功能，设计师所选模架可即时生成3D模型，方便进行结构观察，设计师也可随时进行不同模架类型的切换和更新。同时，该功能还支持设计师在原有模架基础上进行参数修改、更新和还原。

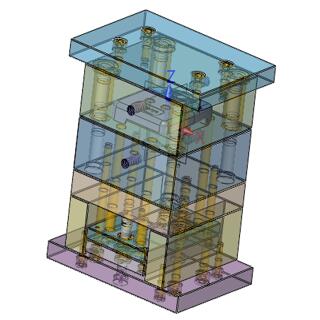

图/模架生成

在模架类型切换时，xelega3D2019“模架自定义”功能支持缩略图的自动更新。通过不同类型的模架结构图例展示，缩略图让设计师更方便快捷地了解具体参数的意义。

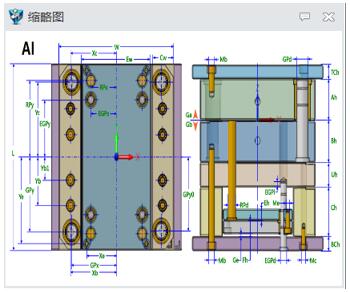

图/缩略图

由于支持模架自定义，设计师在实际工作中需要操作的参数列表会随之增多。xelega3D2019基于模架参数列表类别进行分类，简化设计师在进行模架自定义的操作步骤，方便设计师进行定位。

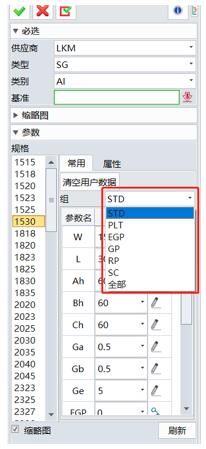

图3/参数列表分类

不仅如此，xelega3D2019“模架自定义”功能将参数类型分为关键项和自定义项两种类型，前者无法自定义数值，仅能从列表选择；后者既可选择默认提供的参数，也可进行自定义数值输入，灵活支持设计师对模架进行定义。且自定义项目将以颜色高亮显示，对于哪些内容为自定义项，设计师可一目了然。

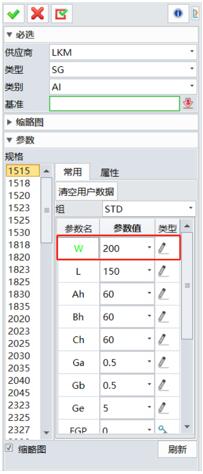

图/参数类型区分

小结：xelega3D2019“模架自定义”功能支持设计师根据需求灵活定义模架参数，满足设计需求，同时简化设计师的操作步骤，提高工作效率。
