作为工程界的技术语言，工程图是产品设计、生产、使用全过程信息的集合。设计师应用CAD软件，通过工程图表达设计思想，制造者根据工程图进行生产、检验和调试，使用者借助工程图了解结构性能等。在这个过程中，设计师精确快速地输出工程图显得尤其重要。
新推出的xelega3D2019中的“工程图”功能，不仅能让设计师的出图效率更高，同时让工程图更加符合规范和要求。
xelega3D2019“工程图”功能支持设计师在多个造型设计环境中独立或组合投影生成试图；并且在多个造型中，设计师可根据实际需求选择需要单独或组合导出工程图的造型。

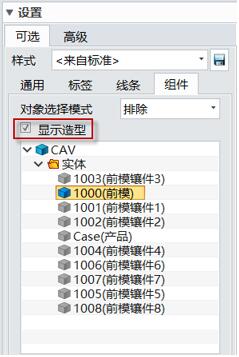

图/设置面板
同时，使用xelega3D2019的“自动标注”功能，设计师可快速完成视图所需尺寸标注，包括线性、直线标注等内容；且自动标注的对象、类型、基准、放置的位置等细节均可详细设置，既提高设计师工作效率，也满足工程图的规范和美观需求。

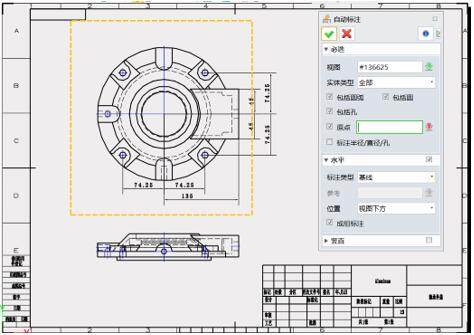

图/自动标注
此外，使用xelega3D2019“坐标标签”功能，设计师可在工程图环境中，直接标注出所需点的X、Y、Z三维坐标值，极大便利后续测量工作的开展。

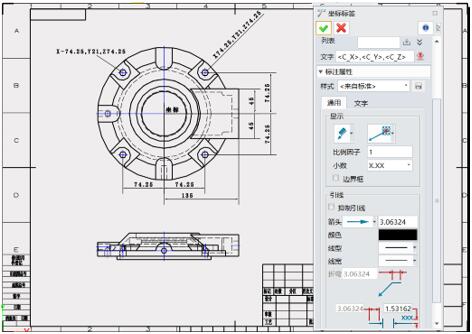

图/坐标标注
