在工程师的设计工作中,有时候需要进行产品剖面的查看,以便了解内部的结构以及进行测量等方面的工作。尤其是企业中主要进行查图看图的部门,往往需要对模型进行截面的选取工作,并且在这过程中,需要选取多个截面以及出图。但在这一过程中,工程师们发现,对每个截面部分的结果不能随时进行查看,需要反复的进行截面的选取。
那么,有没有一种方法,可以让工程师们随时随地可以对不同截面进行查看,甚至出图呢?

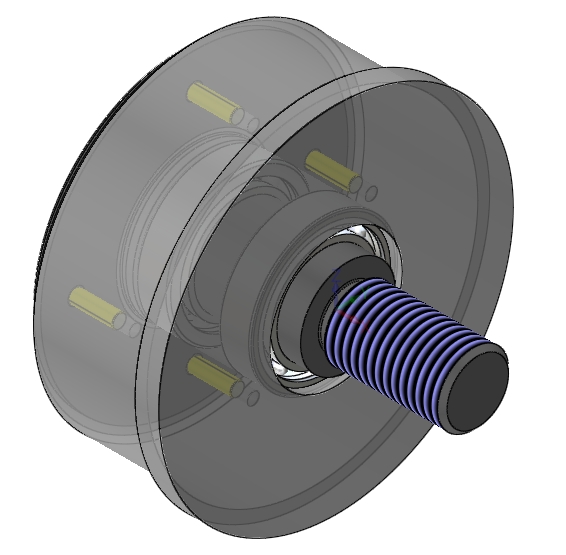

xelega3D可以告诉您答案!接下来,我们以“滚轮装配”模型进行相关的介绍。

图(1)

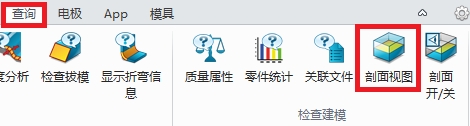

首先,点击“查询”选项卡中的“剖面视图”命令

图(2)
在“剖面视图”对话框的“视图名称”中填写剖面视图的名字,此处采用默认的命名“section1”

图(3)

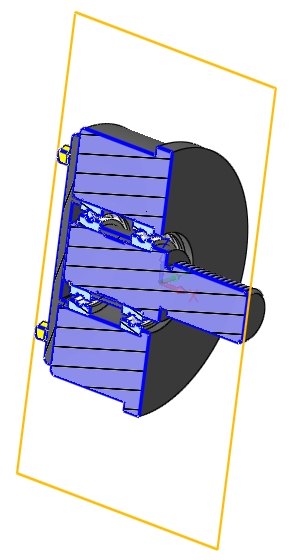

将“section1”的剖面视图设置为如图所示位置,点击确定完成第一个剖面

图(4)
接着,再次点击“剖面视图”命令,在对话框中点击“插入视图”,并采用默认的视图名称为“section2”

图(5)

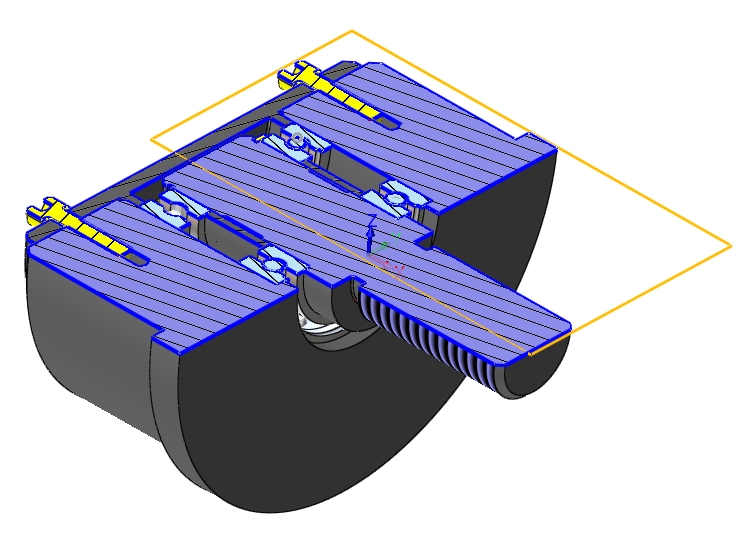

“section2”的剖面视图设置为如图所示位置,点击确定完成第二个剖面

图(6)

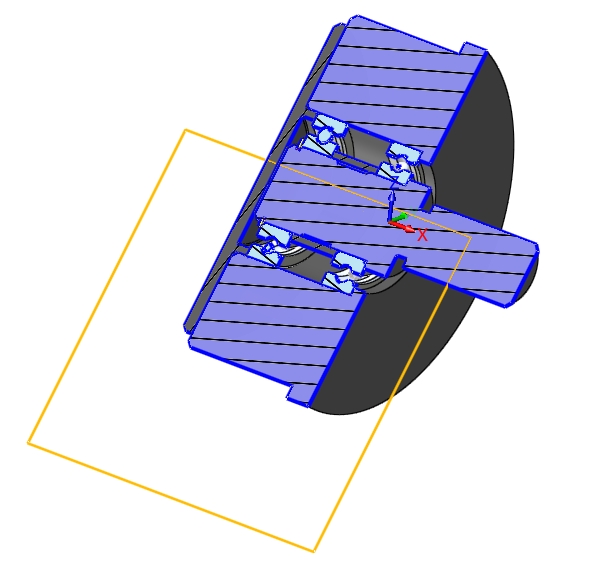

采用同样的方法,点击“插入视图”,采用默认的视图名称为“section3”,“section3”的剖面视图设置为如图所示位置,点击确定完成第三个剖面。至此,三个剖面设置完成。

图(7)
此时,我们可以在管理器的视图管理中,看到剖面视图中已经有我们设置的三个剖面视图

图(8)
我们只需要双击所需的剖面视图名称,即可激活该视图,方便的查看各个剖面情况

图(9)
接下来,我们可以在工程图中,利用已经设置的剖面视图进行剖切部位的出图。
进入工程图模块,点击“轴测剖视图”,打开对话框

图(10)

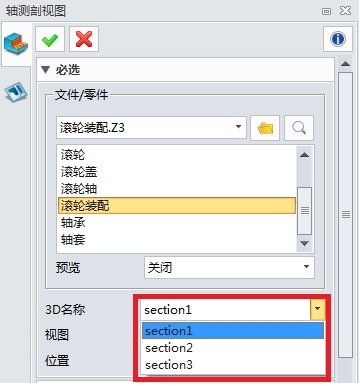

在对话框中的“3D名称”处点击“section1”

图(11)
在“视图”处根据需要选择视图,此处我们选择“轴测图”

图(12)

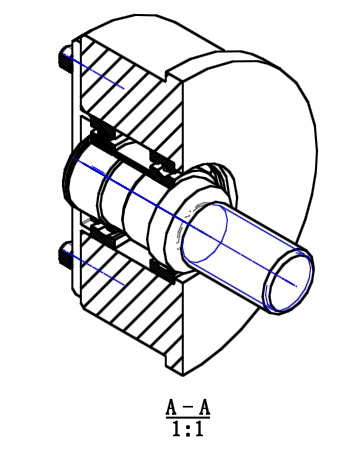

“section1”的图形如图所示

图(13)

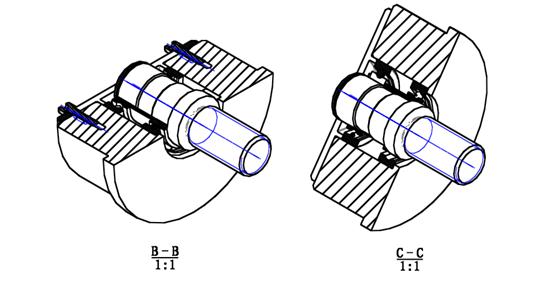

采用同样的方法,将“section2”、“section3”分别出图,结果如图所示

图(14)

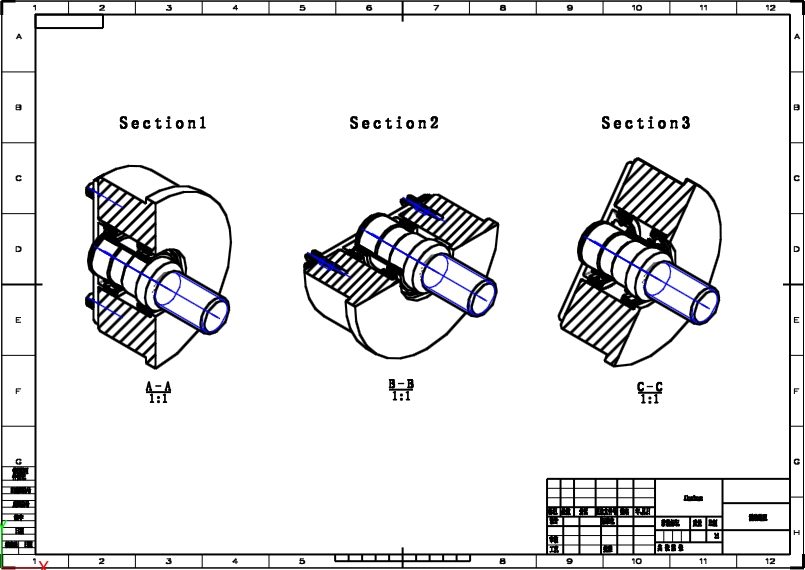

整体的效果图如图(15)所示

图(15)
综上所述,灵活的运用xelega3D“剖面视图”中的“插入视图”,可以满足工作过程中对多截面的设计要求,并可将所见变为所得,极大的方便了工程师们对多截面的查看及出图。
