本教程的任务是使用SimWise对剪板机上的某承力构件进行静应力分析，从而验证在xelega3D平台下设计的产品结构是否满足零件极端环境下的使用，在整个过程中，我们会学习到有限元分析的前处理及后处理等相关内容。

一、前处理

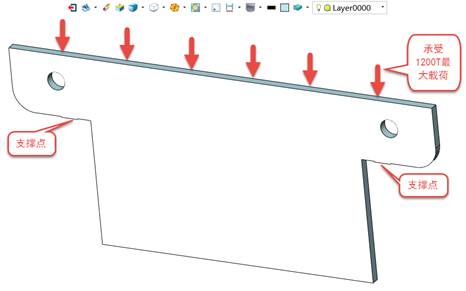

需要分析的零件如图1所示，最大外轮廓为8000×3400×150mm，材料为Q235，需要承受1200T载荷；

 图1

1、数模加载

使用xelega3D打开零件数模，点击“App--SimWise”，模型自动加载进入SimWise；

 图2

2、单位及重力设置

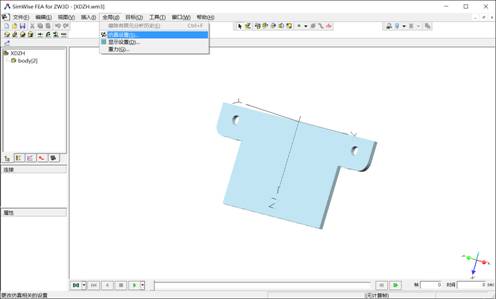

第1步，进入SimWise，选择“全局--仿真设置”，进行单位设置；

 图3

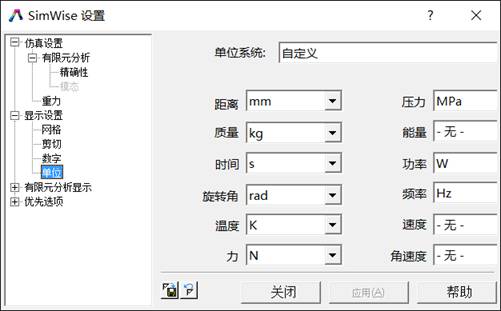

第2步，弹出设置窗口后，点开“显示设置--单位”，单位系统选择自定义，相关参数单位可自行定义，完成后点击关闭；

 图4

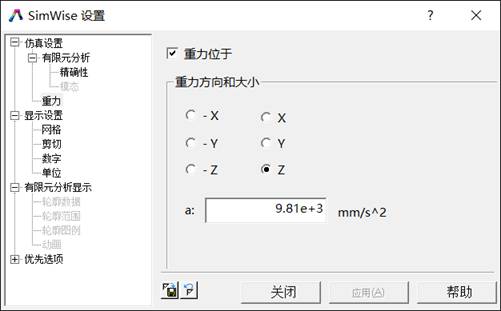

第3步，点击“仿真设置--重力”，设置重力方向为Z轴，重力为默认值；

 图5

3、设置固定面

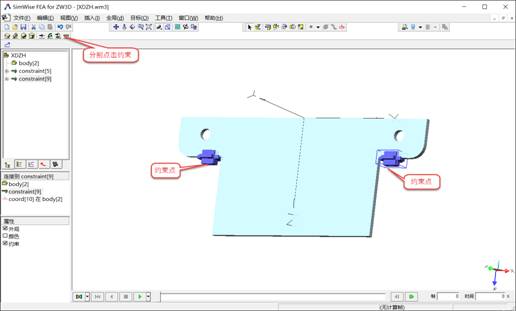

第1步：点击约束按钮，选择需要约束的面，分别固定两个约束点；

 图6

第2步：在历史窗口中，同时选中两个约束特征，右键点击属性命令；

 图7

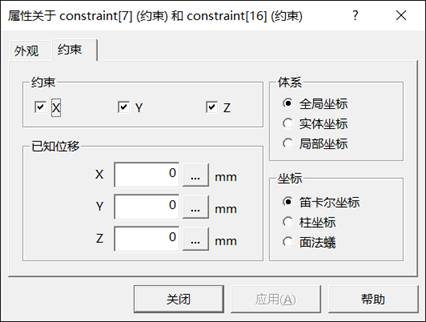

第3步：弹出属性弹窗，定义坐标为笛卡尔坐标，其余参数默认；

 图8

4、添加载荷

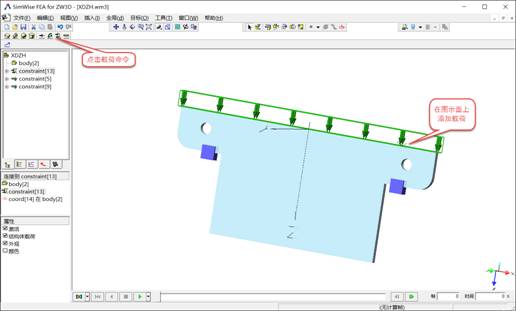

第1步：点击载荷按钮，选择需要添加载荷的面；

 图9

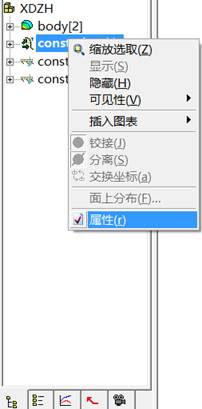

第2步：在历史窗口中，点击载荷特征，右键点击属性命令；

 图10

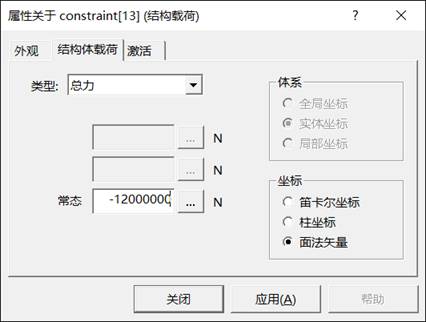

第3步：弹出属性弹窗，类型选择为总力，坐标为面法向，载荷为-12000000N；

 图11

 5、添加材料

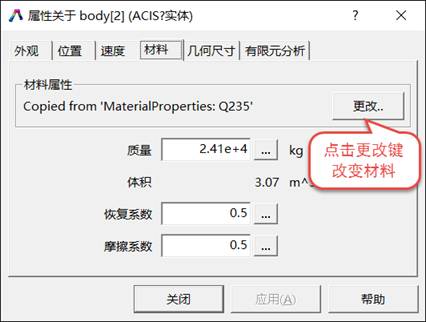

第1步，点击body，右键选择属性命令，弹出属性弹窗，点击材料选项卡，点击更改按钮；

 图12

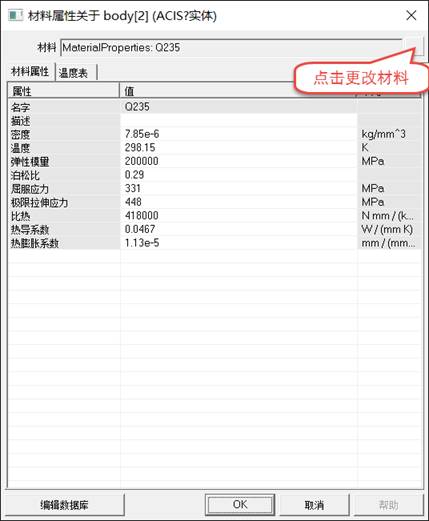

第2步，点击更改材料，选择Q235材料；

 图13

6、划分网格

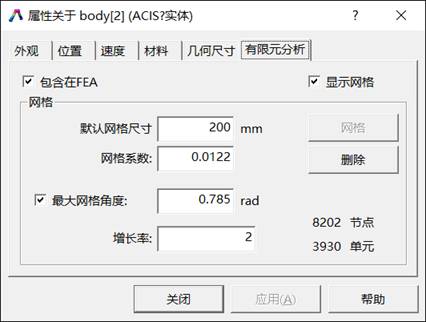

第1步：在图12的属性弹窗下，选择有限元分析选项卡，勾选“包含在FEA”和“显示网络”，更改网格尺寸200，增长率2，点击网格按钮，完成网格划分；

 图14

7、开始分析计算

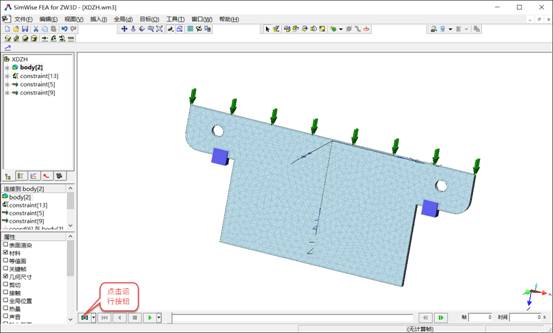

第1步：点击运行按钮，开始进行计算；

 图15

 二、后处理

1、应力分析

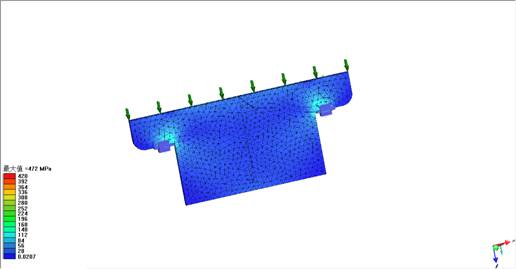

计算结束后，直接得出静应力分析图，对比彩虹带，可以直观地检查产品各个位置的应力值；

 图16

2、应变分析

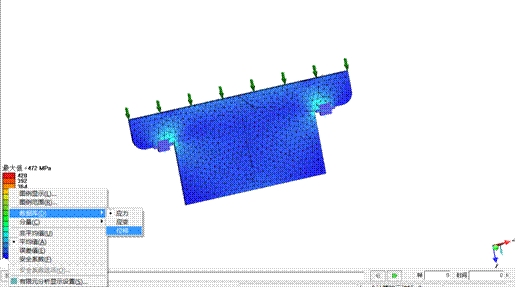

 第1步：点击彩虹带，右键选择数据库，点击应变；

 图17

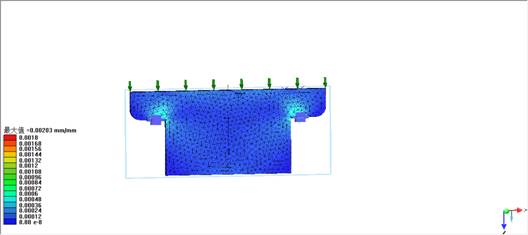

第2步：得到应变分布图，可以对比彩虹带，得出各部位应变值；

 图18

3、位移分析

第1步：点击彩虹带，右键选择数据库，点击位移；

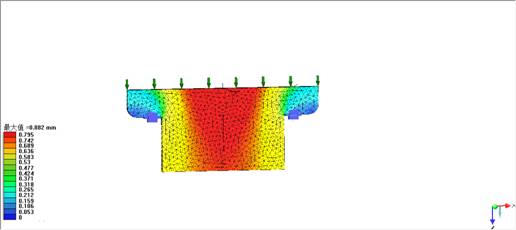

第2步：得到位移分布图，可以对比彩虹带，得出各部分位移值；

 图19

4、变形显示

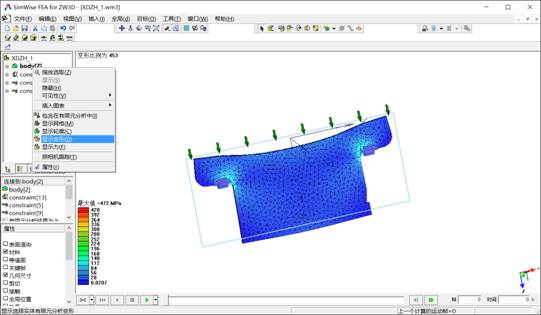

第1步：点击body，右键选择显示变形，FEA中所显示的变形幅度是夸张后的效果，便于分辨变形方向，实际变形量很小；

 图20

5、仿真报告生成

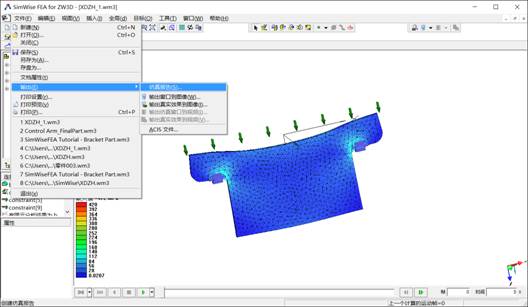

选择“文件--输出--仿真报告”，将模拟结果形成一份正式报告。

 图21

恭喜你完成本教程!
