产品的设计开发，一般经过概念设计、参数化设计和详细设计三个阶段，这种过程称为自顶向下设计。其中，通过草图模型进行自顶向下设计，是一个最基础的设计方法。在本篇文章中，我们将通过一个双人沙发设计案例，来了解xelega3D怎么通过草图模型，来进行自顶向下设计。

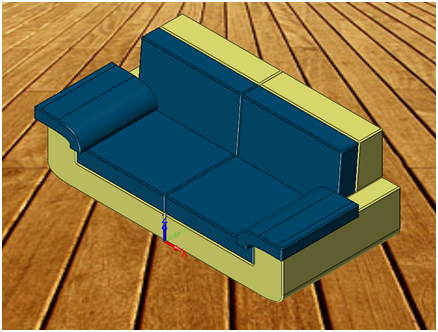

下图1即是本次要完成设计的沙发造型。

图1 沙发

下面我们来看看具体操作步骤：

第一步：草图绘制

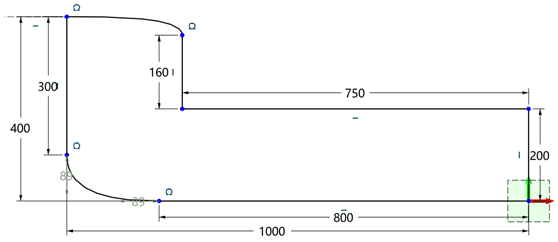

新建名称为“sofa”的文件，在XZ工作平面上绘制图2所示的沙发底座草图。

图2 沙发底座草图

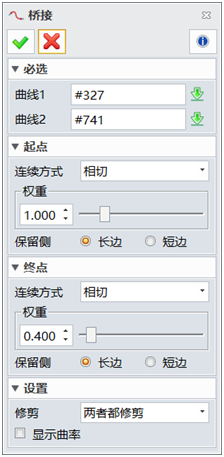

扶手位置使用“连接”命令进行创建，相关设置可参考图3，图4为创建效果。

图3 “连接”设置

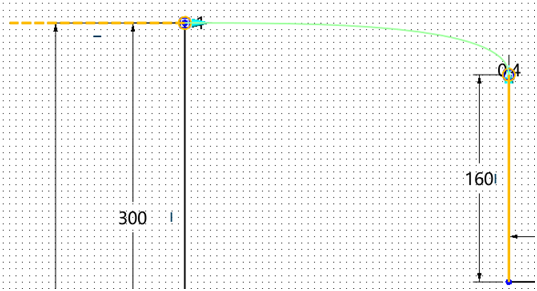

图4 扶手位置

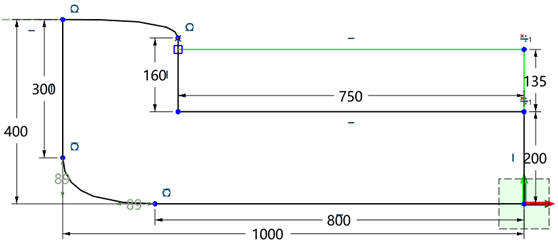

使用“绿色”绘制沙发“坐垫”部分草图，如图5所示。

图5 坐垫草图

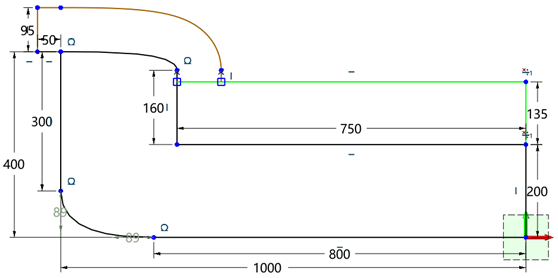

使用“咖啡色”绘制“扶手”部分草图，如图6所示。

图6 扶手草图

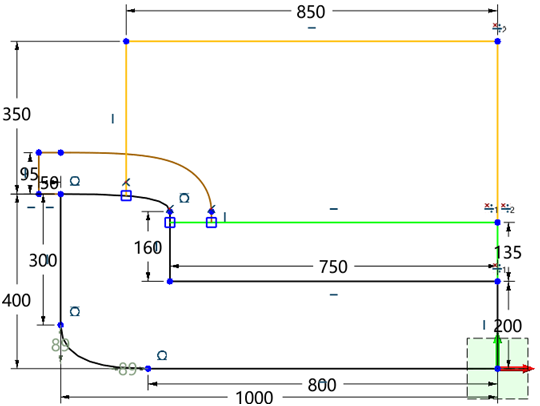

使用“橙色”绘制“靠背”部分草图，如图7所示，到此步的草图作为草图1，后面我们会继续用到。

图7 靠背草图

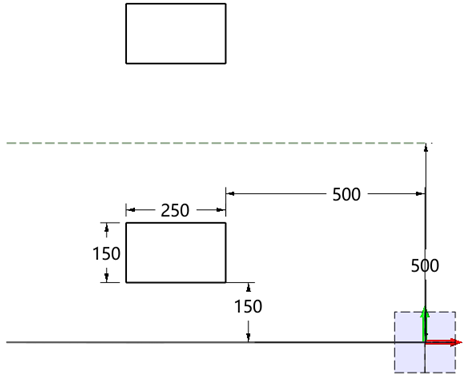

最后，在XY工作平面上绘制图8所示的沙发底座草图，该部分草图作为草图2。

图8 沙发底座草图

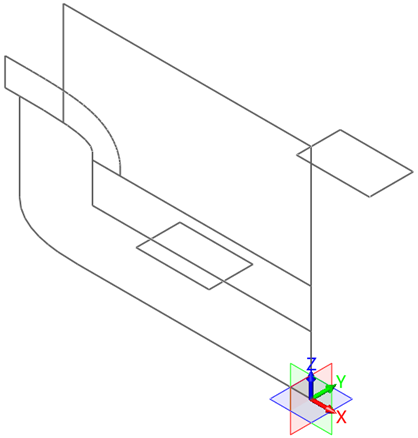

图9就是整个沙发设计的草图绘制效果。

图9 沙发草图效果

第二步：建模

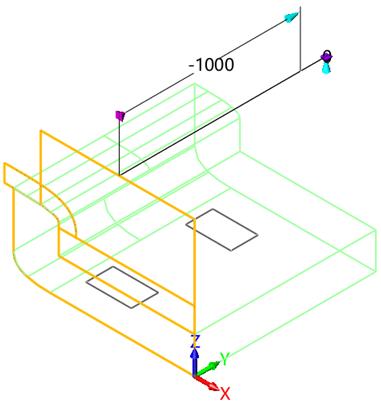

使用草图1，首先拉伸出底座部分，如图10所示。

图10 拉伸底座

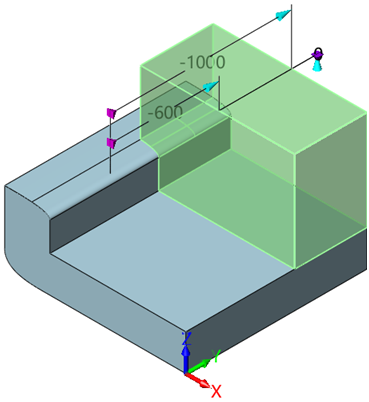

继续使用草图1，拉伸出靠背部分，如图11所示。

图11 拉伸靠背

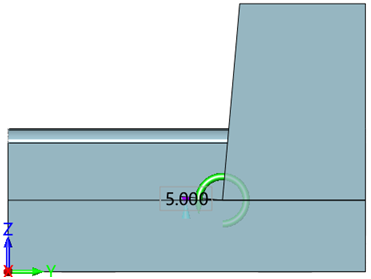

使用“直接建模”的方法，对靠背面进行5°的拔模操作，如图12所示。

图12 拔模

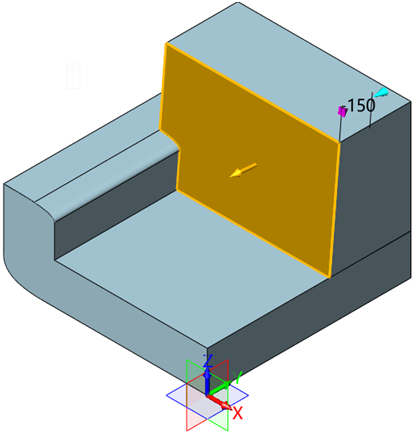

使用“面偏移”方法，创建辅助面，偏移距离为“150mm”，如图13所示。

图13 面偏移

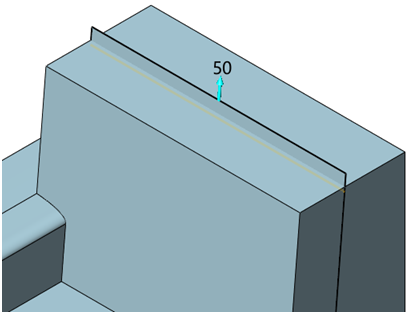

使用“面延伸”方法，让辅助面伸出实体，如图14所示。

图14 面延伸

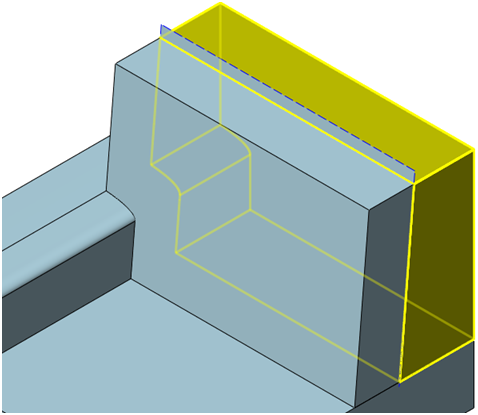

使用前面创建的辅助曲面对靠背实体进行“实体分割”，如图15所示。

图15 实体分割

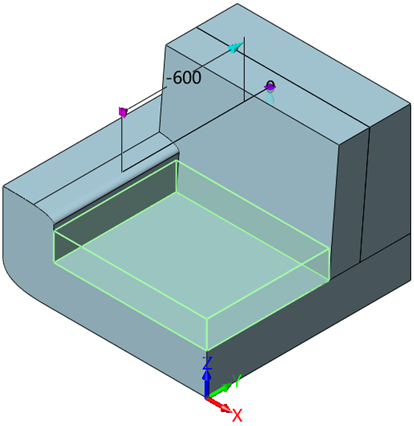

使用草图1，拉伸出坐垫部分，如图16所示。

图16 拉伸坐垫

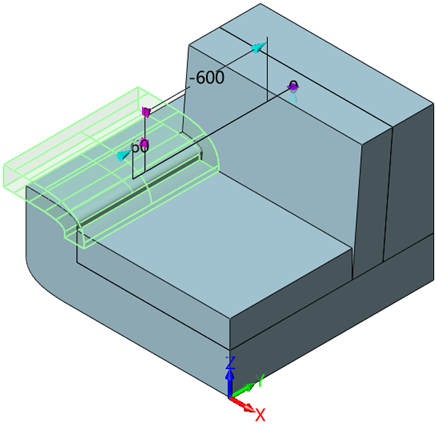

使用草图1，拉伸出扶手部分，如图17所示。

图17 拉伸扶手

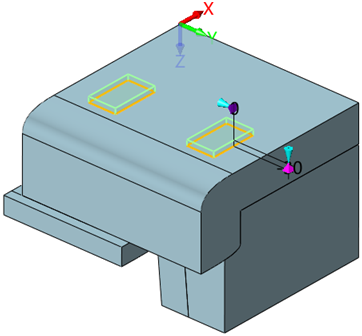

使用草图2，拉伸出脚垫部分，如图18所示。

图18 拉伸脚垫

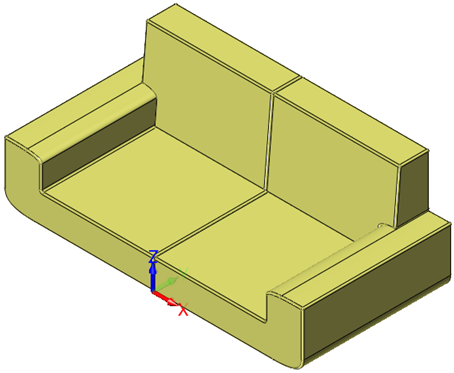

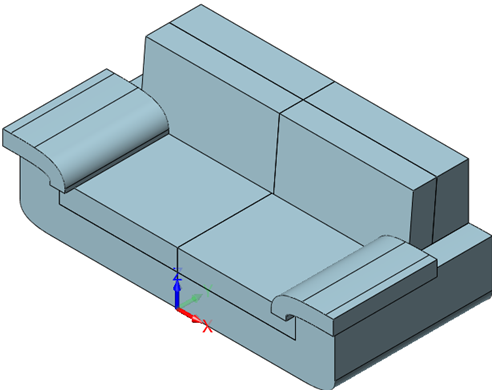

“镜像”所有造型，如图19所示，然后选择所有边，进行“10mm”的倒圆角操作，即可得出图20中最终的设计效果。

图19 镜像效果

图20 沙发设计效果

第三步：后期处理

隐藏不需要的对象，对沙发的底座，即下图21所示的实体进行颜色设置，大家可以根据喜好，调配不同的颜色。

图21 底座调色

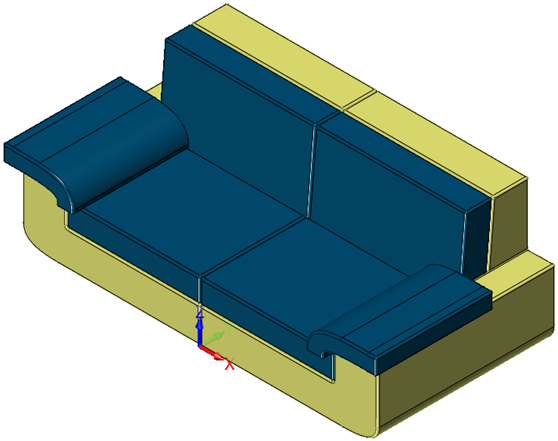

调完底座颜色后，调出沙发的其他部分，隐藏底座等不需要的对象，再次进行颜色设置，如图22所示，然后显示所有实体。

图22 坐垫靠背扶手调色

当然，如果你喜欢纯色的沙发，也可以直接对整个沙发实体进行单色调配。

最后，我们使用“提取造型”命令，依次提取造型为零件（图23），图24为提取完毕后的装配结构情况。

图23 提取造型

图24 装配结构

经过了上述的操作，我们就完成了这个沙发的建模设计了，非常的简便高效。相信通过这个案例的介绍，大家也掌握了自顶向下的设计方法了，有兴趣的朋友可以继续结合这个设计思路，进行其他心仪的产品的设计哦，对大家掌握三维建模很有帮助的！
