所谓光栅立体成像，是指原本是平面的画面，经过画面表面光栅板的折射后，使画面中的物体在人的双眼中呈现出立体感或者变化效果。而在产品的设计过程中，设计师也会巧用光栅成像的原理，从而快速获得立体图形，达到提高效率的目的。在xelega3D中，设计师们可通过导入、曲线处理、拉伸等简单操作，即可把二维平面图转化成三维立体效果，并进一步引用到相关产品的设计当中，不但高效率，还可避免重新绘制而造成的一些图形误差，影响效果。

在本文中，我们将通过一个仙人掌图片作为实例，向大家介绍xelega3D如何帮助设计师快速做到光栅成像的效果。

步骤一：新建零件

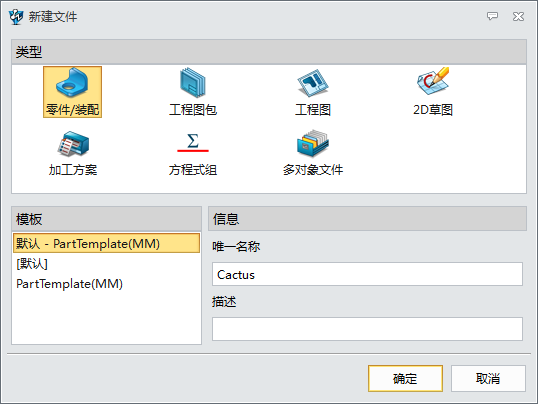

新建零件/装配，命名为Cactus，如图1所示。

图1 新建零件

步骤二：插入草图

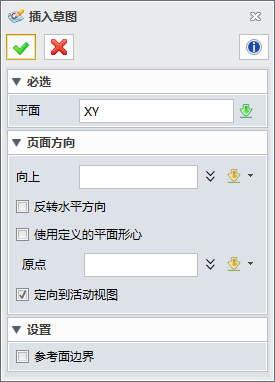

以XY工作平面为基准创建草图，如图2所示。

图2 创建草图

步骤三：导入图像

在文件下拉菜单下进入输入，如图3所示。

图3 导入图像

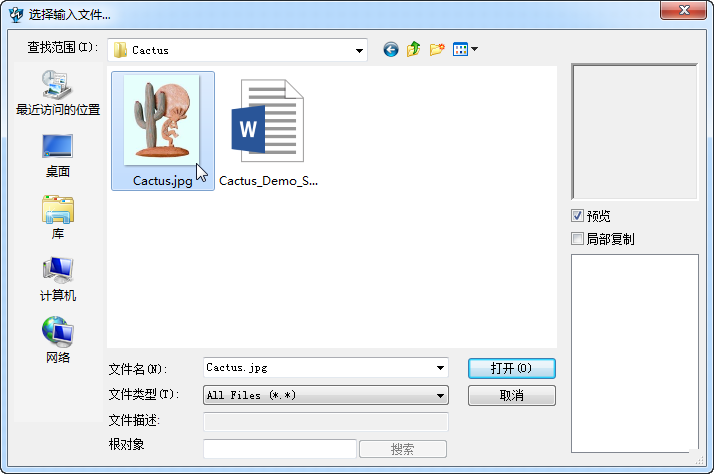

在选择输入文件对话框里找到Cactus.jpg文件进行文件输入，使用默认选项，如图4所示。

图4 输入Cactus.jpg文件

输入后，图片立即被转换成如图5所示的曲线对象。

图5 曲线对象

步骤四：重新导入图像

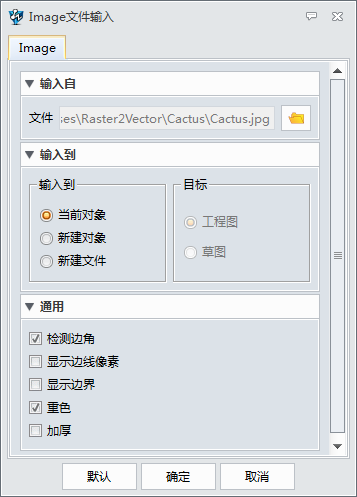

回撤上述操作，重新导入图像，这次我们使用重色选项导入，如图6所示。

图6 重新导入图像

这个选项生成的曲线没有边框，只保留了图像的内外边界，如图7所示。

图7 重色导入效果

步骤五：修改曲线颜色

要改变被转曲线的颜色，可全选曲线，进入右键菜单的属性，如图8所示。

图8 进入属性

如图9所示把颜色改为黑色。

图9 颜色改成黑色

草图里的曲线颜色被修改，如图10。

图10 黑色曲线效果

步骤六：曲线处理

删除一些不必要的曲线，检查边界的连接情况，保证内外边界的连续性，如图11所示。

图11 曲线处理

步骤七：拉伸

通过拉伸命令把图11中处理后的草图进行拉伸，获得图像轮廓的立体造型，如图12所示。

图12 拉伸获得立体造型

经过了上述介绍，相信大家都掌握了通过xelega3D实现光栅成像效果的操作方法了，在后续的产品设计过程中即可灵活运用这个方法，从而达到高效设计零误差的效果，你也快来体验下吧！
