在xelega3D中，有不少特色功能是能够帮助设计师在设计工作中高效、严谨地完成设计工作，达到事半功倍的效果。本篇中，小编将向大家介绍xelega3D的“唇缘”和“简化”功能，相信对大家的工作会大有帮助的，我们一起来看看吧！

【唇缘特征】

在产品的设计过程中，两个腔体零件装配位置经常需要设计卡口特征，也就是大家常说的“法兰边”,也有人称之为“美工缝”，其目的主要是为了避免零件加工误差产生装配间隙从而影响美观，除此之外，这也有装配限位的用途，结构设计过程中该特征经常会用到。但是，几乎没有哪些三维CAD设计软件会针对这种需求而单独设立模块，所以，要达到设计目的，只能通过“草绘轮廓-拉伸”这样的操作步骤来实现该特征的建立。xelega3D针对该项设计需求，为了更好的提高设计师的工作效率，为此单独设立了模块，用于特征创建，下面我们通过一个简单的实例来看一下如何在xelega3D中进行该特征的设计。

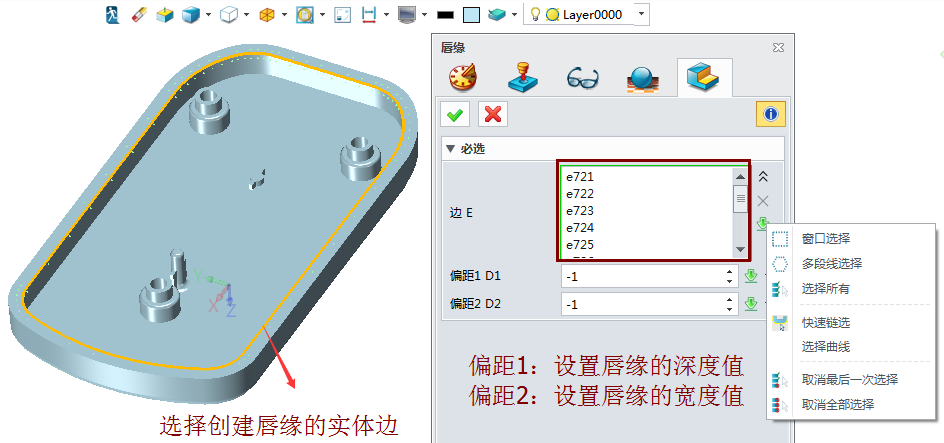

单击工具栏“造型模块”中的“唇缘”命令，系统弹出唇缘的设计界面，如图1所示。

图1  xelega3D唇缘设计界面

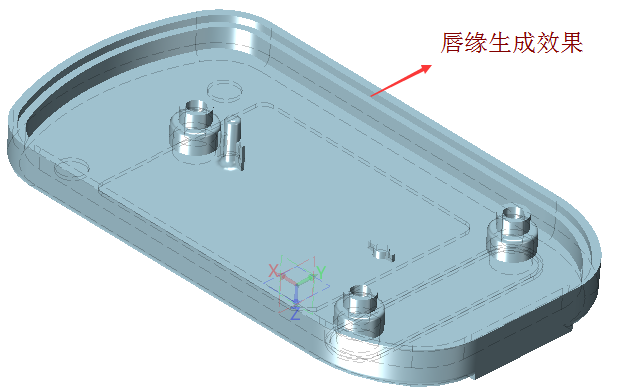

xelega3D中的唇缘功能简单实用，若想调整单个零件唇缘特征或者装配件之间的间隙，只需要调节偏距1（深度）、偏距2（宽度）值即可，无像其他三维软件一样，需进入草绘去修改轮廓参数，图2为参数设置后的唇缘显示效果图。

图2  xelega3D唇缘显示效果

小结：xelega3D的唇缘功能，既实用，又能帮助设计师高效、精准地展现其设计创意。

【简化功能】

简化功能主要用途是通过删除所选面，将多余特征删除或简化。这个命令会试图通过延伸和重新连接面来闭合零件中的间隙，如果不能合理闭合这个零件，系统会反馈一个错误消息，然后设计师选择要删除的面，点击鼠标中键进行一次性删除。

一般情况下，在进行CAE分析之前，模型简化是相当费时费力的，目前常用的其他一些三维CAD设计软件中，主要是使用特征移除命令来对模型进行简化，这经常容易出错而且需要逐个选择，很不方便；或者就是要根据3D数据重新建立简化的防真模型，这非常浪费时间，因为模型简化大部分的工作其实就是去除R角/C角等特征。

如果使用xelega3D的简化模块，将可以达到事半功倍的效果。xelega3D的简化功能在进行CAE分析模块的时候可以快速将与分析无关紧要的特征删除，简化分析模型，有利于大大提供运算效率，排除设计特征的干扰，对提高分析准确率有很大的帮助。

下面我们来看看xelega3D是如何简化模型：

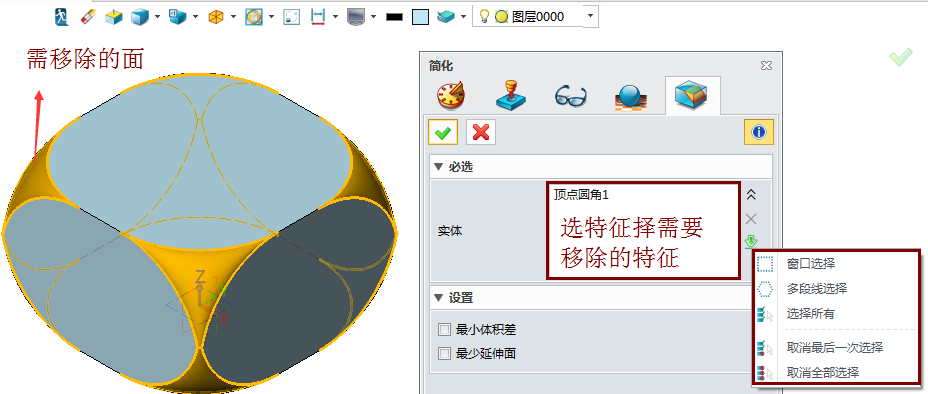

单击工具栏“造型模块”中的“简化”命令，系统弹出简化的设计界面，如图3所示，其中，“最小体积差”是指生成的简化实体和原始实体间的体积差最小；“最少延伸面”则是指用最少的延伸面来封闭移除面后的缝隙。

图3  xelega3D特征简化设置

经过xelega3D的特征简化操作，我们可以轻松获得如图4所示的效果。

图4  xelega3D特征简化后效果

xelega3D是我们国产的专业三维设计软件，其功能的设置，除了能满足常规的设计需要之外，还有不少亮点功能，是更符合设计师高效操作的习惯，同时也更符合产品设计的高严谨要求。大家可以在使用的过程中多多探索，体验xelega3D的各种亮点特色。
