在上篇的教程文章中，我们已经掌握了使用三维CAD软件xelega3D设计灯座的建模操作，而本篇教程中，则将重点介绍吊灯支撑杆建模的操作以及对应的焊缝创建。

首先，我们来看看支撑杆建模的具体操作步骤。

第一步：支撑杆草图绘制

以“XZ”工作平面为基准，创建草图。使用“草图模块”下的“参考”命令，拾取下图1中黄色曲面提取参考线。

图1 提取参考线

提取后，删除一侧的参考线，保留一边即可，如图2所示。

图2 保留参考线的一边

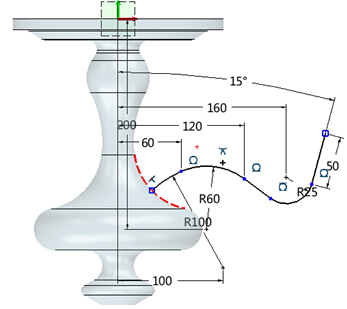

然后绘制图3中的草图。

图3 草图

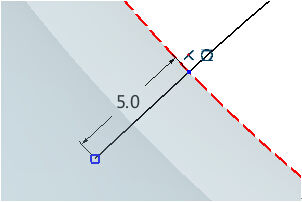

在衔接灯座位置延长“0.5mm”直线段，如图4所示。

图4 延长直线段

使用“造型模块”下的“杆状扫掠”命令，要注意设置的选项，参考图5，外部直径为“6mm”，内部直径为“0”。

图5 杆状扫掠设置

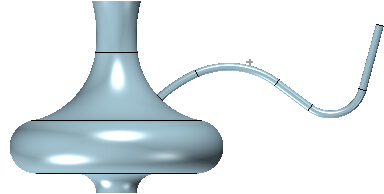

完成了上述操作，则会得到图6中的效果。

图6 效果图

第二步：支撑杆草图实体化

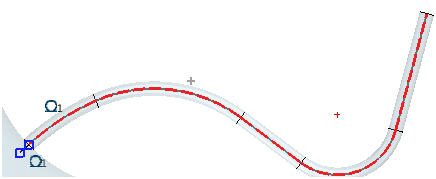

以“XZ”工作平面为基准，创建草图。使用“草图模块”下的“参考”命令，把图3中的曲线进行提取，如图7所示。

图7 曲线提取

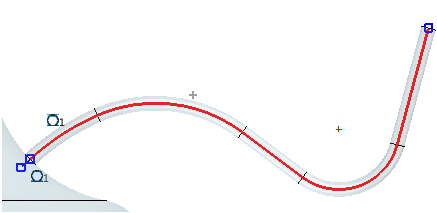

拾取所有显示为红色虚线的参考线，通过右键菜单下的命令转换为图8中的实体型曲线。

图8 转换为实体型曲线

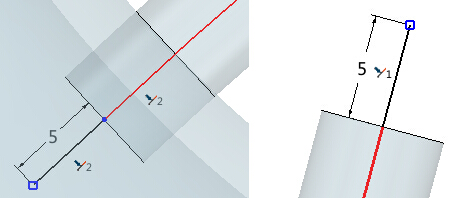

在两端部绘制一段直线作为延长线，长度是“5mm”，如图9所示。

图9 绘制延长线

第三步：创建工作平面

使用“造型模块”下的“基准面”命令，在图10位置创建一个辅助工作平面。

图10 创建工作平面

第四步：隐藏草图

在模型树里对支撑杆草图进行隐藏操作（图11）。

图11 隐藏操作

第五步：绘制内径草图

在上一步命令的基础上绘制直径为“4mm”的圆，如图12所示。

图12 绘制圆

第六步：扫掠

使用“造型模块”下的“扫掠”命令，选择草图圆作为轮廓，上一步投影延长端部的草图作为路径，如图13所示。

图13 扫掠效果

布尔运算为“减运算”，拾取灯座和实体支撑杆为布尔减运算的对象（图14）。

图14 布尔减运算操作

完成后，隐藏使用过的两个草图和一个工作平面。

第七步：剖面检查

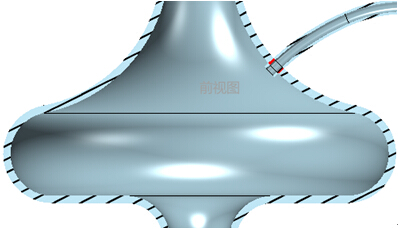

使用“检查模块”下的“剖面视图”命令，当前视图尺寸为“0”的时候查看支撑杆孔是否穿透灯座（图15）。

图15 前视图

第八步：阵列扫掠特征

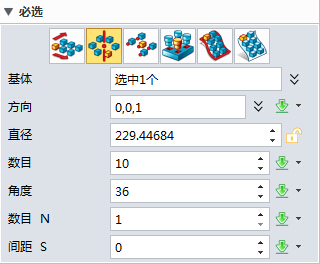

使用“造型模块”下的“阵列”命令，对杆状扫掠进行“圆形阵列”（图16），数量为10个，如有问题可以先将灯座特征进行隐藏。

图16 阵列设置

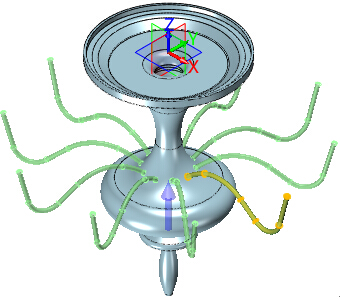

方向为“Z”轴，如图17所示。

图17 以Z轴为方向

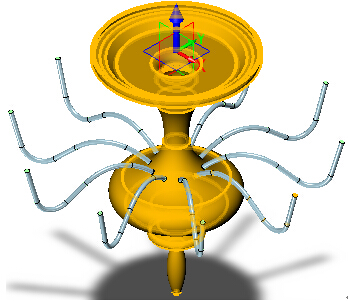

再继续使用“阵列”命令，对扫掠进行“圆形阵列”操作，数量为10个，在布尔运算里选择灯座，如图18所示。

图18 圆形阵列操作效果

第九步：剖面检查

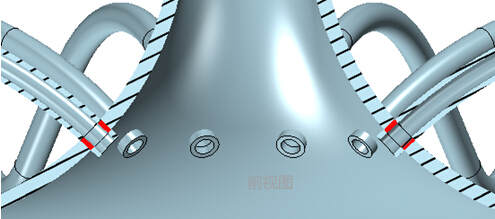

使用“检查模块”下的“剖面视图”命令，当“前视图”尺寸为“0”的时候查看支撑杆孔是否穿透灯座，当中有穿透，但是壁厚位置有干涉（图19）。

图19 前视图

第十步：布尔运算

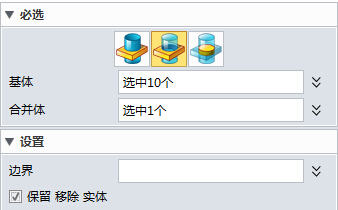

点击实体“造型模块”下的“组合”命令进行布尔运算（图20），灯座为基体，支撑杆为合并体。

图20 布尔运算

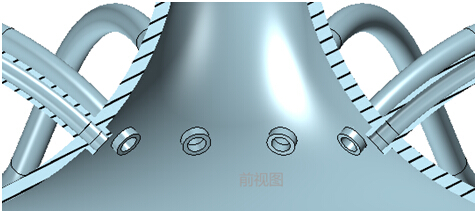

第十一步：剖面检查 使用“检查模块”下的“剖面视图”命令，当“前视图”尺寸为“0”的时候查看支撑杆孔是否穿透灯座，当中和壁厚位置都已经穿透，如图21所示。

图21 前视图

经过上述步骤的操作，我们即可完成吊灯支撑杆的设计操作。下面，我们再来进行焊缝创建：

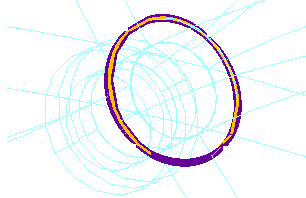

使用“焊件模块”下的“焊缝”命令，拾取支撑杆和灯座结合的外表面边缘，如图22所示。

图22 拾取操作

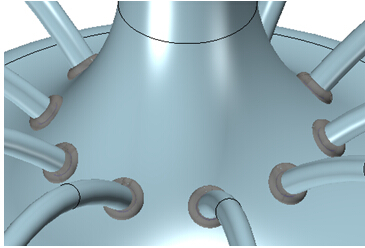

设置焊接半径为“1mm”，然后以同样的方式创建10个焊缝，效果如图23所示。

图23 焊缝创建效果

到此，我们就完成了花瓣吊灯灯座、支撑杆、焊缝的设计了，剩余的部分，我们将在下篇三维CAD实例教程文章中向大家介绍。
