拉伸、切除、拔模、圆角、阵列等CAD功能是设计师在三维设计过程中经常使用到的基础功能。本文以烟灰缸的设计过程为实例，来一起体验xelega3D的拉伸、拔模、倒圆角、阵列等基础功能在产品设计中的综合应用能力。

本文以烟灰缸这个常见的小物品为实例，通过这个例子跟大家一起梳理下烟灰缸的设计思路，同时也加强一下对xelega3D的拉伸、拔模、倒圆角、阵列等基础功能的综合运用能力。

图1就是本次实例中我们需要完成的烟灰缸效果图。

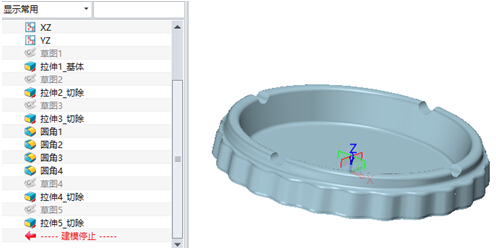

图1烟灰缸模型和设计树

下面我们来介绍下烟灰缸的设计思路：

第一步：绘制草图。

根据烟灰缸的造型情况，运用“阵列”功能，绘制出烟灰缸外部轮廓，如图2所示。

图2烟灰缸外部轮廓草图

第二步：拉伸基体。

如图3所示，对基体进行拉伸，拉伸高度可根据设计师的想法来设定，本例子中，笔者设定拉伸高度为25，拔模角度为-5。

图3烟灰缸基体拉伸

第三步：绘制烟灰缸顶部草图。 如图4所示，选择烟灰缸基体顶部面作为平面，然后绘制草图。

图4以烟灰缸基体顶面为平面绘制草图

第四步：烟灰缸基体拉伸切除。

通过布尔运算“减运算”对烟灰缸基体进行拉伸切除，如图5所示。

图5拉伸切除烟灰缸基体

第五步：绘制烟灰缸腔体。

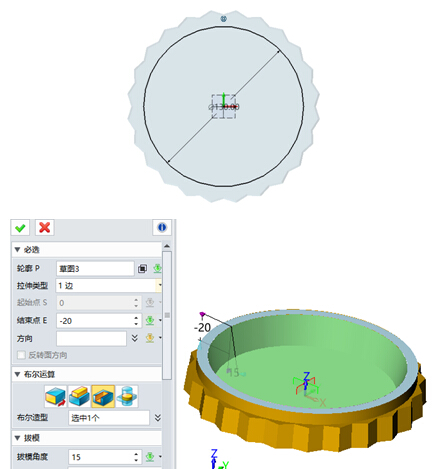

如图6所示，进行草图绘制，然后通过拉伸、拔模、切除功能处理好烟灰缸腔体，拉伸草图选择布尔“减运算”，拔模角度输入15度。

图6绘制烟灰缸腔体

第六步：对各个部位进行倒圆角。 倒圆角的各个操作可参考图7。

图7-1 顶部轮廓倒角

图7-2 底部内测轮廓倒角

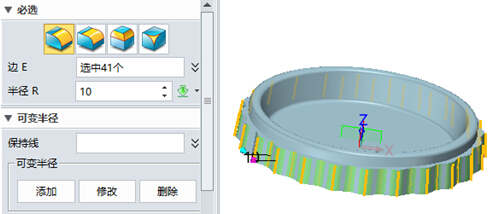

图7-3 外部轮廓倒角一图

图7-4 外部轮廓倒角二

第七步：阁烟槽设计。

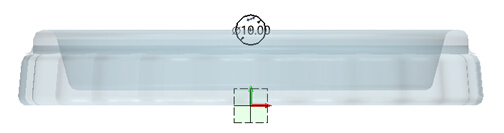

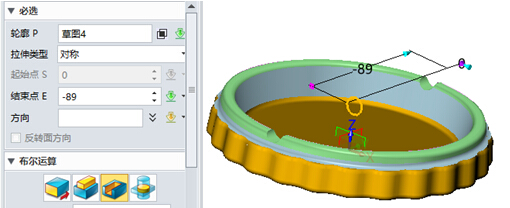

选择zx平面绘制草图，拉伸切除形成搁烟槽，如图8所示。

图8拉伸切除形成搁烟槽

选择zy平面，重复上面操作，绘制草图，拉伸切除，完成另外几个阁烟槽的设计，这样就完成最后烟灰缸的模型设计了，如图9所示。

图9烟灰缸模型

小结：我们身边有不少小物件其实设计起来并不复杂，只要你掌握基本的产品三维设计概念，会运用拉伸、切除、拔模、圆角、阵列等基础功能，你也可以根据自己的想法，设计出自己喜欢，独具特色的产品。xelega3D是一款易学易用的三维设计软件，即使你是零基础，也能通过内置的“边学边用”，已经官网“实例教程”的各种教学资源，快速轻松上手！
