在钣金设计过程中，因为每一处折弯都会有折弯半径，因此两个凸缘交界的位置会产生缝隙，其大小与折弯半径成正比。从零件功能和外观角度的来看，这些缝隙是整个钣金零件的瑕疵，需要妥善处理。

xelega3D能够方便快捷地处理好这种凸缘交界处的缝隙问题。与其他三维CAD软件不同，xelega3D在处理这个瑕疵的时候，不需要多次设置，只需要通过其钣金模块中的闭合角命令，进行一次设置操作，即可达到缝隙修复的目的。

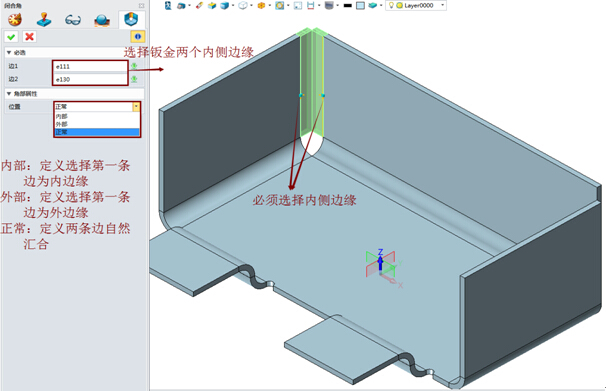

首先，单击工具栏“钣金模块”的“闭合角”命令，系统将弹出“闭合角”对话框，闭合角生成的位置有内部、外部、常规三种选择，详细操作方法及设置大家可以参照图1。

图1  xelega3D闭合角设置界面

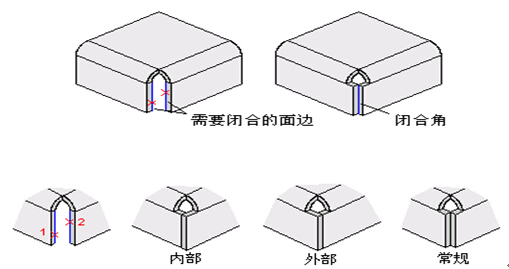

图2是xelega3D中的相关闭合角类型，设计师可以根据需要进行选择。

图2  xelega3D闭合角类型

另外，在xelega3D中进行闭合角操作时，有两点是需要注意的：

第一，创建闭合角时，必须选择钣金的内侧边缘，若选择外侧边缘或者其他，则无法生成闭合角特征。

第二，必须同时选择两个相交凸缘的边缘，这样可以一次就完成修复。

xelega3D钣金模块中的闭合角功能，操作简便快捷，无需太多繁琐的操作，通过一次的设置即可完成闭合角特征，大大提高设计师的工作效率。
