3D设计打印技术逐渐风靡世界，中小学3D打印课程进入了很多同学们的课堂。老师和同学们通过使用3Done这一3D打印设计软件，把各式各样的教辅用具设计打印出来。这既能将头脑中的灵感具体呈现在大家面前，又激发了同学们对课堂学习的兴趣。这次，我们将用3DOne设计套球小课件。现实中的套球一般由木头、象牙或玉石雕刻而成，制作相当繁复，工艺要求极高。然而再复杂的套球，用3DOne软件来设计的话，也会变得十分简单啦！





下面就让我们来学习一下套球的设计步骤吧：



一、绘制球体

1、选择基本实体，点击球体命令。

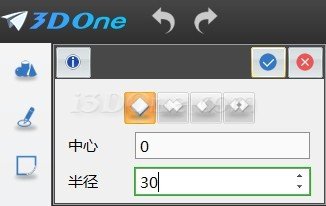

2、选择平面绘制区域，中心输入0，R=30，如图所示：

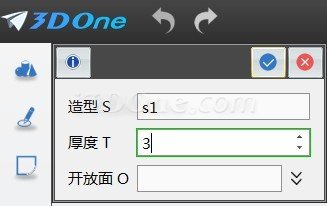

3、选择特殊功能，点击抽壳命令， 选中刚才绘制的造型，输入厚度T=3,中键确定。

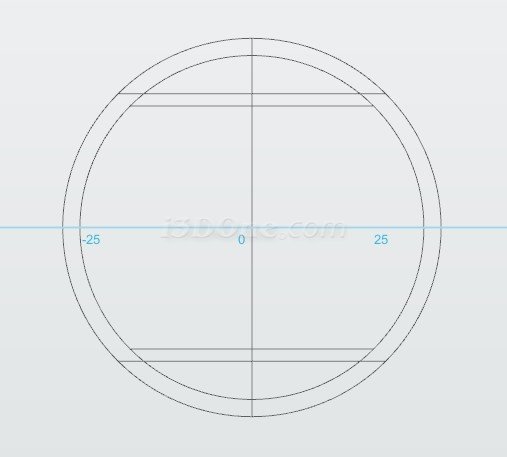

4、点击键盘Ctrl+F,切换成静态线框，如图所示：





二、绘制圆锥体

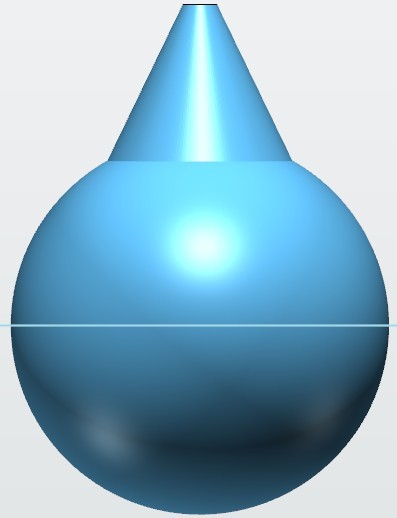

1、 选择基本实体，点击圆锥体命令。

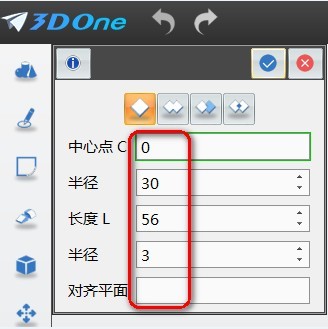

2、 选择平面绘制区域，输入中心0，R=30，L=56, r=3.如图所示：

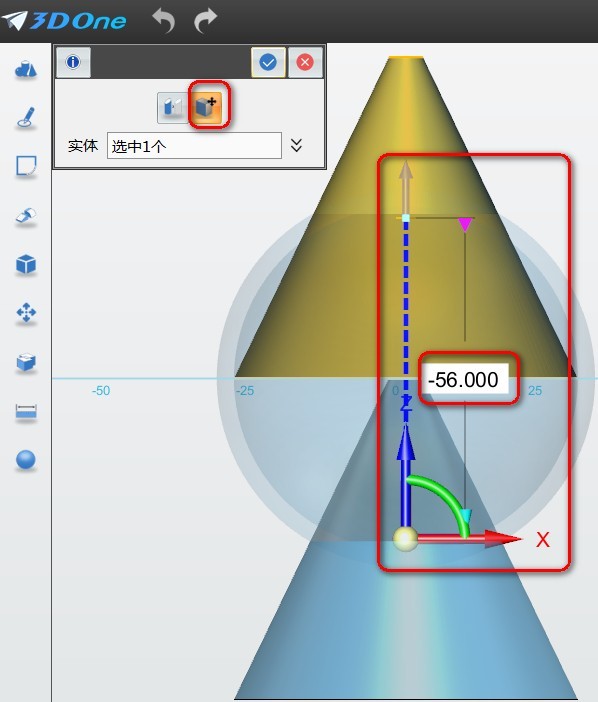

3、  选择基本编辑，点击移动命令，向下移动Z=56，如图所示：

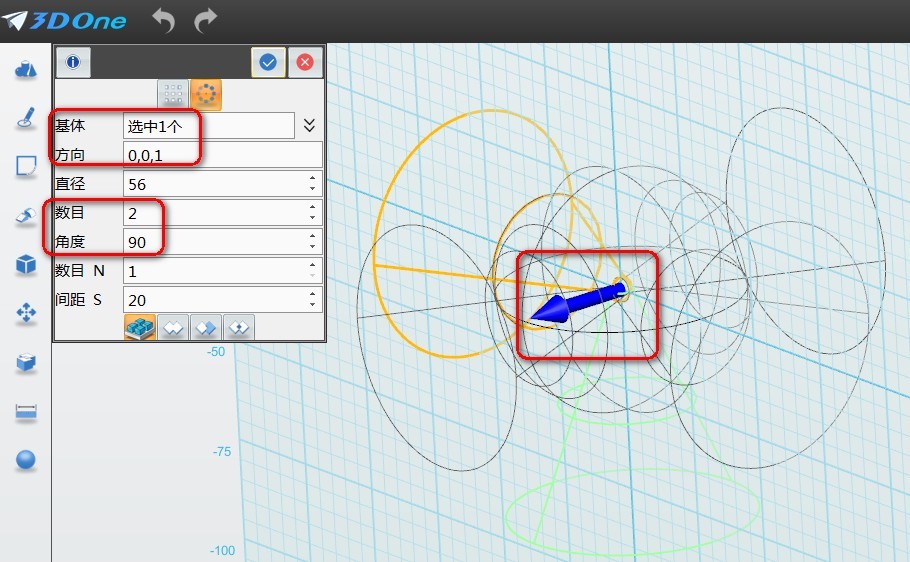

4、选择基本编辑，选择阵列命令。

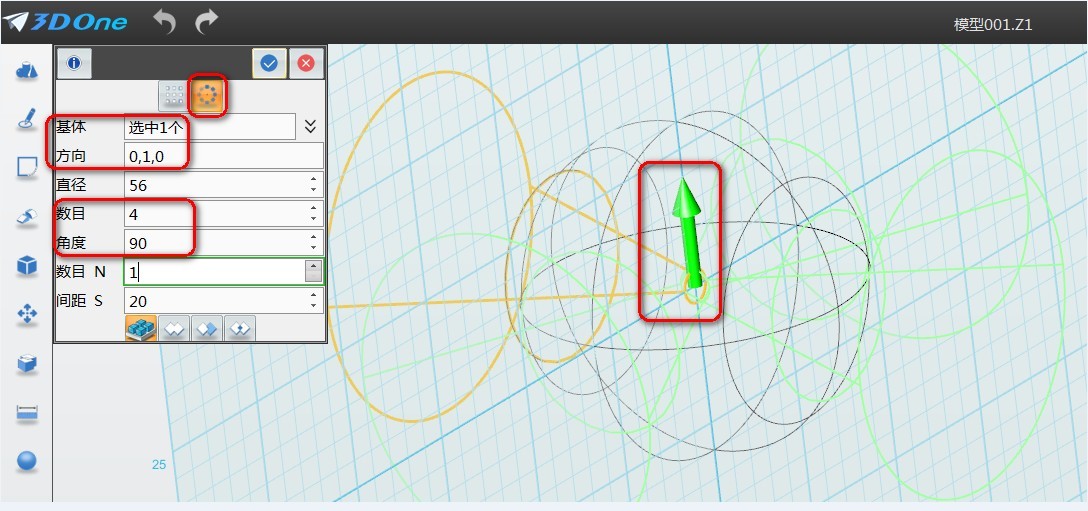

基体选择圆锥体，方向定于锥形体的垂直方向，进行阵列，如图所示：

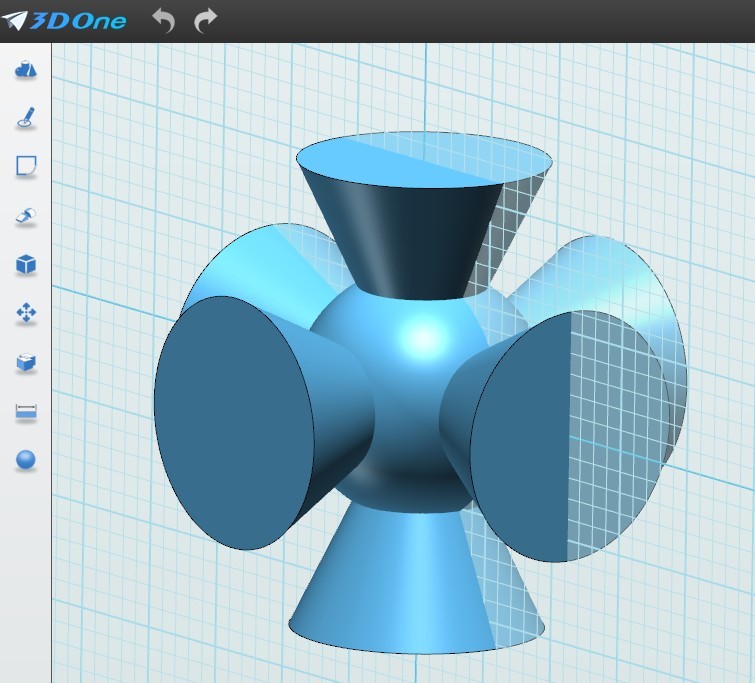

5、方法一样，继续阵列生成球体的下方圆锥，如图所示：





6、选择基本编辑，镜像命令

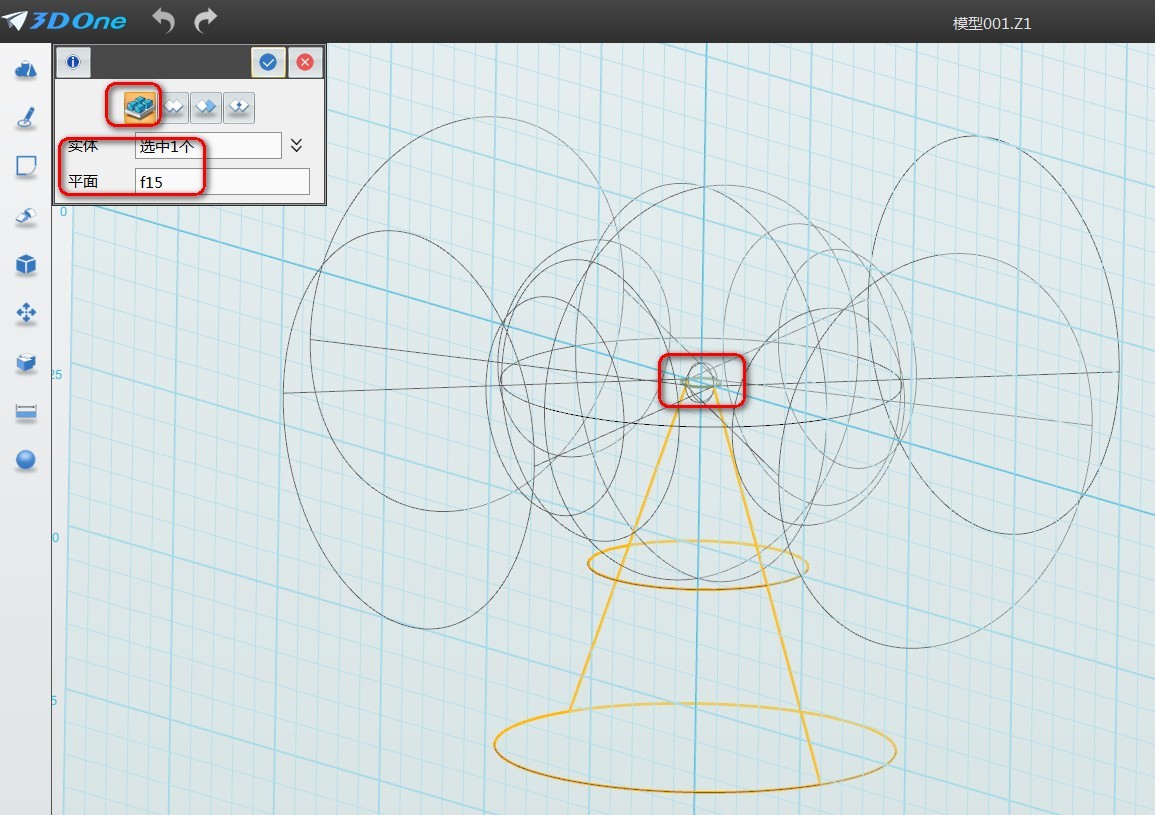

选择镜像平面，镜像生成另一端，如图所示：

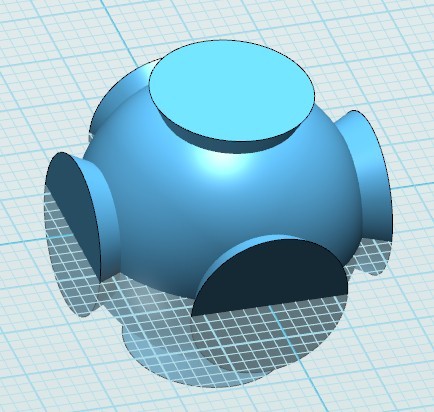

同理绘制执行“一、绘制球体”：绘制半径40,半径50的空壳圆，如图所示：





三、 组合编辑

1、点击组合编辑命令。

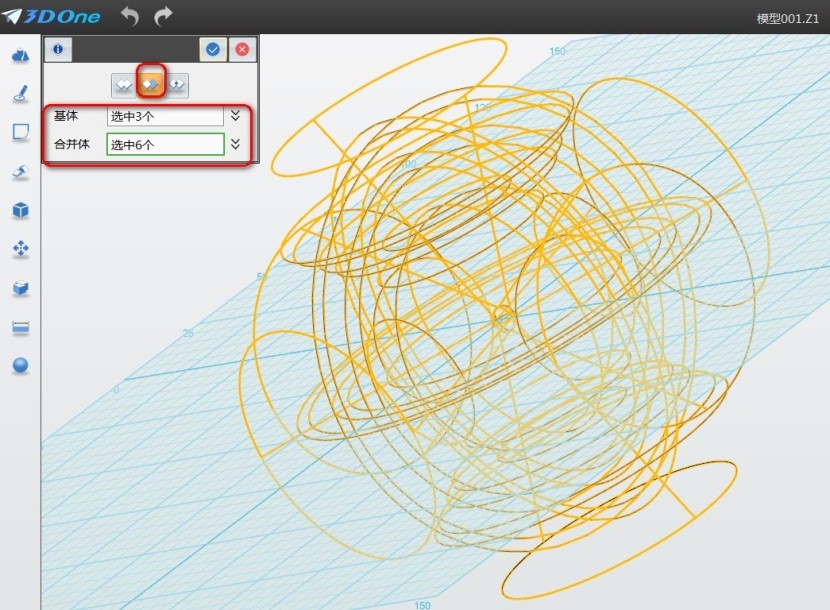

2、基体选取3个空壳圆，合并体选择6个圆锥体，选取布尔求差，如图所示：

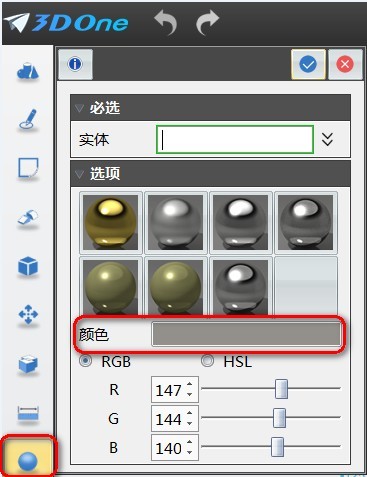

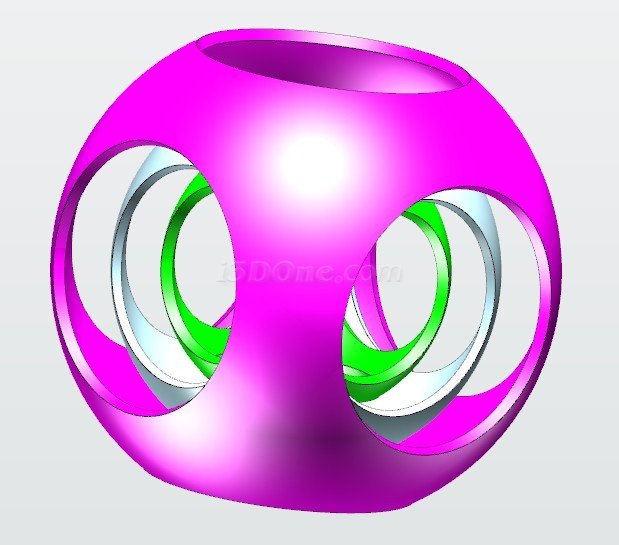

3、点击材质渲染命令，添加自己喜欢的颜色，最终效果如图所示：











至此，3DOne套球小课件建模步骤就完成了。除了这个3D教学小课件外，3DOne软件还可以设计出更多充满创意的物件；同时建模的过程，锻炼了设计者的立体空间思维。关于用3D打印设计软件3DOne设计出更加有趣的作品，可到社区官网www.i3done.com浏览相关教程，也可到http://www.i3done.com/model/55359.html#ad-image-0 下载套球图纸。
