三维CAD模具设计，工程师使用xelega3D的模具设计模块，只需对已有的产品模型进行建立模具装配模型、设置收缩率、脱模斜度检查、区域定义、补孔、分型面设计、拆模等操作，就能够快速完成模具成型零件设计，最后通过模架系统及标准件的调入即可完成整体模具的设计。

而完成模具设计3D数据后，工程师就需要制作模具2D工程图。工程图导出的速度和制作的质量关系到整个设计的整体水平。为此，xelega3D专门提供了针对2D工程图绘制需求的“自动出图”功能，尤其是电极加工图的自动出图功能，不仅方便快捷，且能自动标注尺寸，大大提高了设计效率，减小了工程师在2D工程图制作环节的工作强度。

以下通过具体实例来演示xelega3D模具设计的“自动出图”功能，产品图1如下所示:

图1

步骤一：制作电极

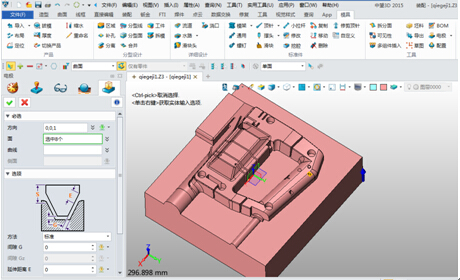

1.选择命令“”，选择方向，再选择脉冲加工面做为电极面，也可以在选项栏设置火花间隙。

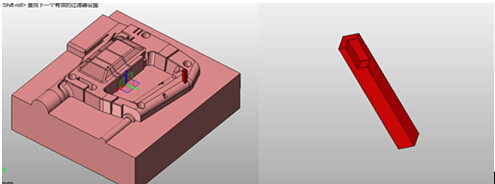

2.选择好后按“确认”键，电极自动生成，如下图2所示：

图2

3.接下来给电极设计个基座：选择命令“”，按图示设置参数和基准标记的方向，也可自定义，如下图3所示：

图3

步骤二：制作电极工程图

通过以上几步操作，电极就制作完成了，现在开始制作电极加工图：

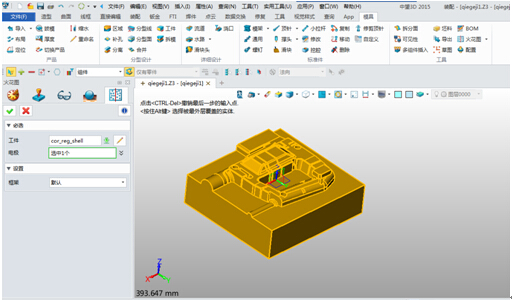

4.选择命令“”，按图示选择工件，即需要火花加工的零件，再选择电极件，如下图4所示：

图4

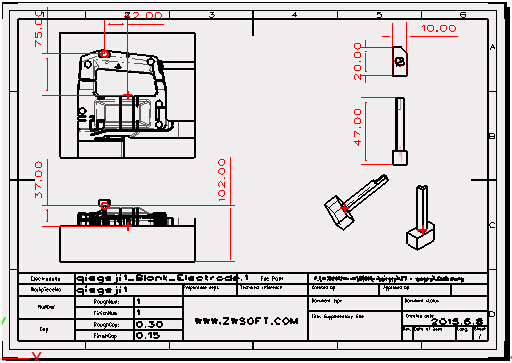

5.点击“确认”键，系统自动跳到制图模块，所有加工的视图自动生成，并自动标注尺寸，如下图5所示：

图5

以上就是使用xelega3D模具设计的“自动出图”功能快速完成规范完整的电极工程图的操作步骤，非常简单便捷，有利于帮助工程师提高设计效率和质量。
