在机械传动过程中轴承是起固定和减小载荷摩擦系数的部件，是当代机械设备中一种举足轻重的零部件。对于许多入门三维CAD设计的初学者，都会面临着如何快速设计出轴承标准件的要求，并且通过如何通过参数化功能轻松调整形状大小，也是能提高三维设计初学者效率的重要工具。因此今天邀请了在轴承行业有丰富三维设计经验的培训师张工，与大家分享，如何通过三维设计软件xelega3D的参数化功能，快速、精确地定制轴承标准件。

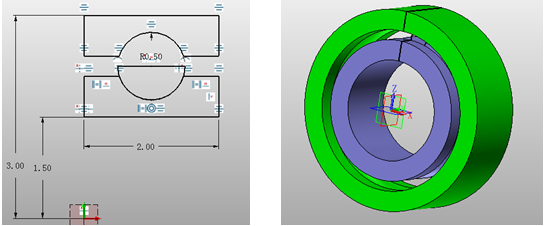

       1. 按如下草图绘制轮廓，使用“旋转”功能造型轴承主体，角度360度；


     图1-“旋转”造型轴承主题

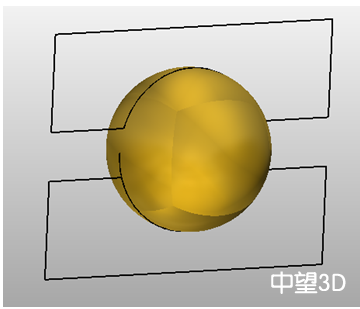

        2. 同样使用“旋转”功能做出轴承的滚珠；


 图2-轴承的滚珠效果

       3. 使用“阵列”功能，阵列出10个滚珠；


图3-“ 阵列“功能效果图

        4. 对轴承的主体进行圆角0.2mm,如图所示，并进行渲染，轴承件就快速的造完。


图4-渲染示意图

        下面我们来参数化快速定制轴承标准件：

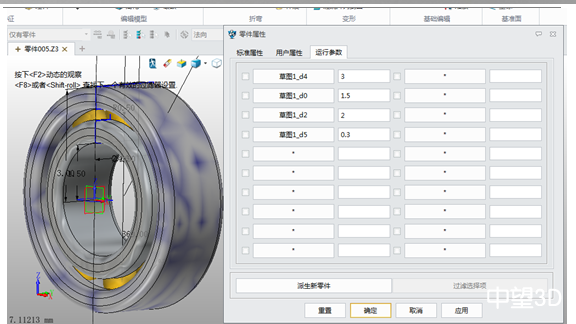

        1. 运行参数，即造型步骤中的草绘尺寸，如图所示；


图5-设置参数

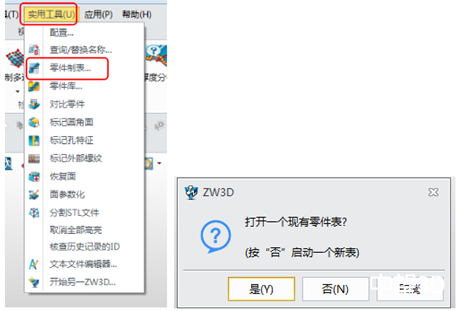

        2. 下面进行零件列表定制，如图“实用工具”—“零件列表”，弹出对话框选择”否”；


图6-定制零件表示意图

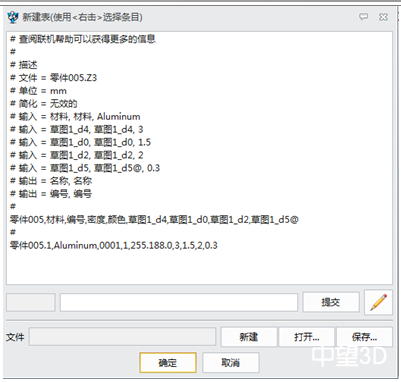

       3. 弹出“新建表”，并对其进行“编辑”，点击“铅笔”图形标记；


图7-新建表

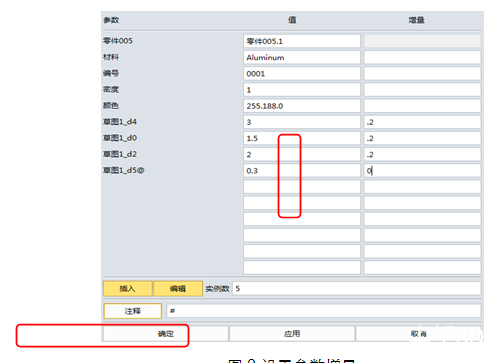

        4. 进行参数增量设置，输入个数为“5”。确认保存，轴承的参数化定制完成。

图8-设置参数增量

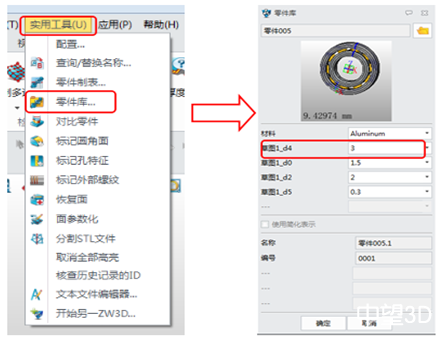

         5. 下面我们来调入做好的标准件：”实用工具“—”零件库”，弹出”零件库”对话框，选择相应的型号。


图9-调入标准件

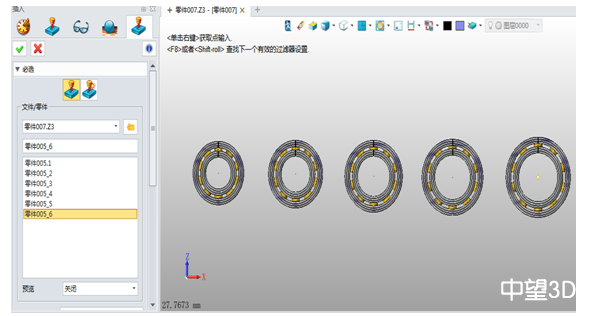

        6. 调入自定义的标准件如图所示：


图10-调入自定义标准件
