CAD定距等分如何插入图块
在CAD中，定距等分通过指定分段长度来放置相等间隔的标记，标记可以是点对象或图块。接下来就给大家介绍一下在CAD中使用定距等分插入图块的方法步骤！

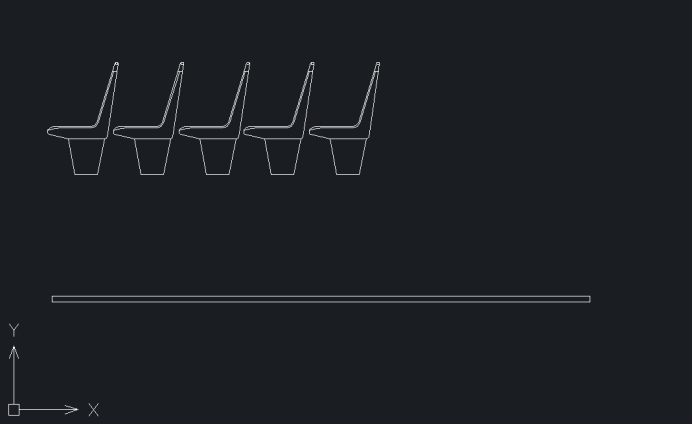

1. 打开一个图形文件，如下图所示，我们将使用MEASURE命令将上方的椅子图块按固定间距排布到需要的位置。
2. 打开状态栏的极轴追踪和对象捕捉。

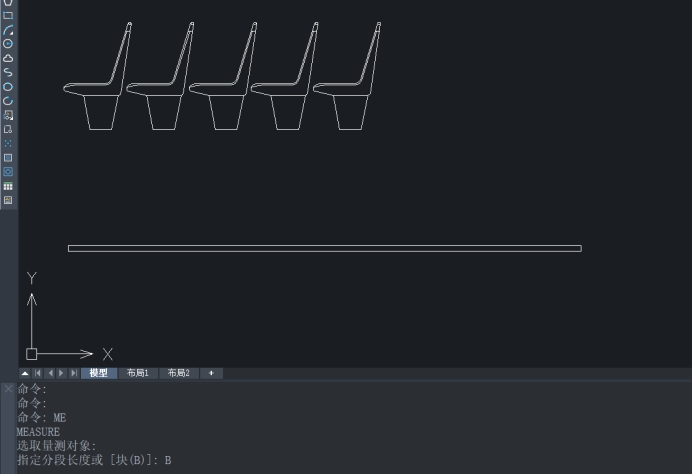

3. 在命令行输入“MEASURE”按回车键确认，选取地板上表面的左侧作为定距等分的对象，接着输入“B”并按回车键，选择用块来等分对象。

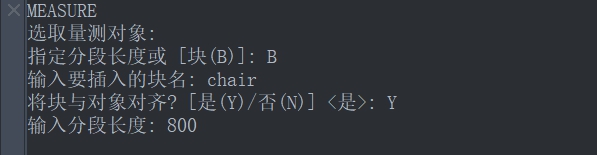

4. 输入要插入的块名“chair”，按回车键确认，接着输入“Y”并按回车键确认，将块和对象对齐，最后输入“800”，按回车键确认。
5. 完成后如下图所示，在地板上表面以800的间距排列了5把椅子。
要注意的是，在选择定距等分对象时，选择点的位置会影响等分的结果。如果选择左侧，则从左侧开始计算距离，如果选择右侧，则从右侧开始计算距离。
