CAD如何重新生成图案填充边界
在CAD中，使用“重新创建边界”按钮，可以围绕选定的图案填充生成闭合多段线或面域对象，也可以指定将新的边界对象与整个图案填充相关联。接下来我们用一个实例来看一下CAD中如何重新生成图案填充边界吧！

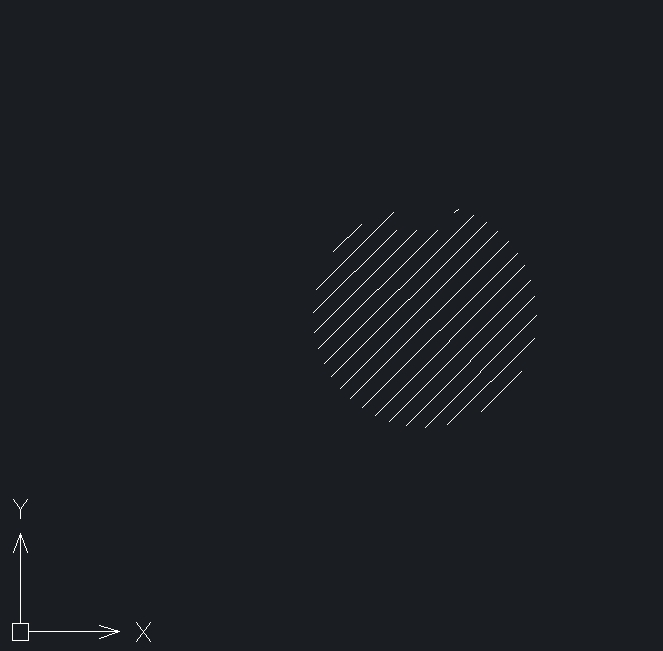

1. 打开一个图形文件，如下图所示，为这个无边界的图案填充重新生成边界。

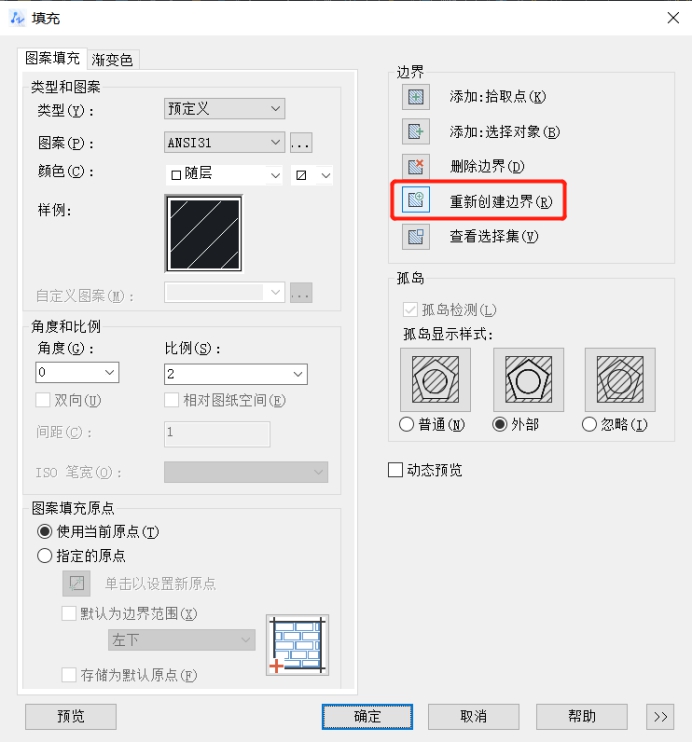

2. 选择这个图案填充对象，接着按鼠标右键选择【编辑填充】，打开【填充】对话框，点击【重新创建边界】按钮。

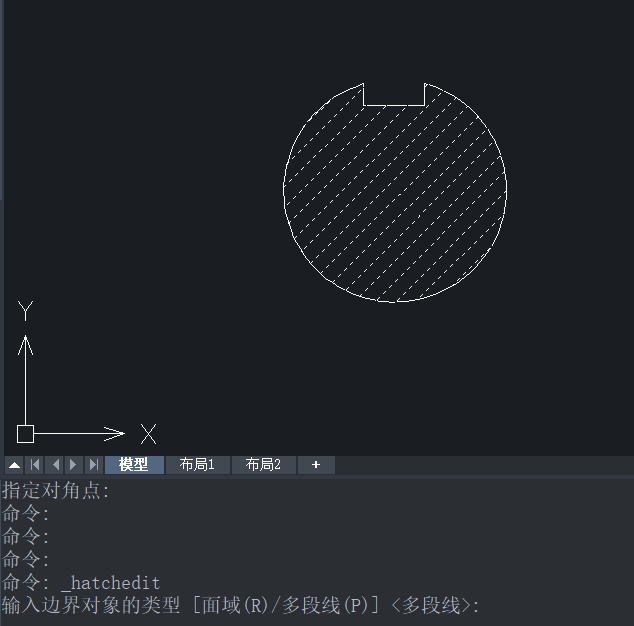

3. 在命令行提示“输入边界对象的类型 [面域(R)/多段线(P)] <多段线>：”时按回车键确认，创建多段线边界。

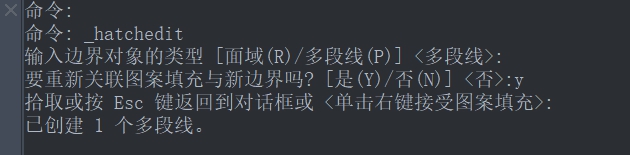

4. 在命令行提示“要重新关联图案填充与新边界吗? [是(Y)/否(N)]:”时，输入“Y”并按回车键确认，返回【填充】对话框后点击【确定】即可。

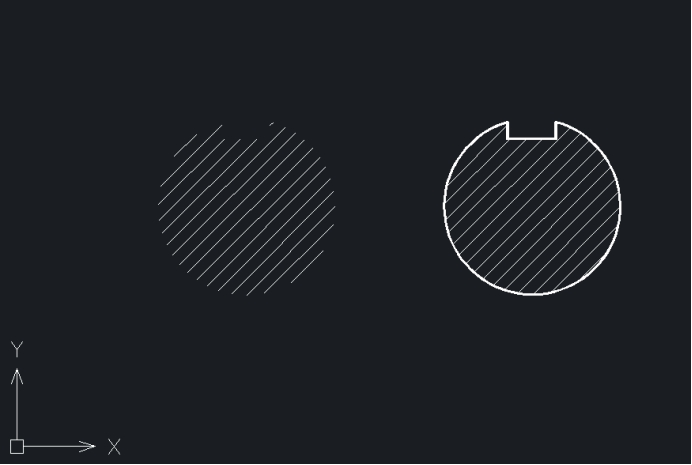

5. 重新创建边界前后的对比如下图所示，左边是创建前，右边是创建后。
以上是CAD中重新生成图案填充边界的方法步骤，希望可以帮助到大家！
