CAD绘制风叶轮的例子
在使用CAD过程中，如果绘图时大家想要绘制风叶轮，该如何进行操作呢？具体的操作可以参考以下几个步骤：

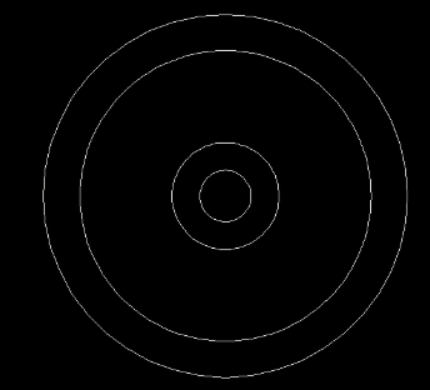

1.打开CAD软件，绘制4个同心圆，这4个同心圆的直径尺寸分别是85毫米、68毫米、25毫米、12毫米；

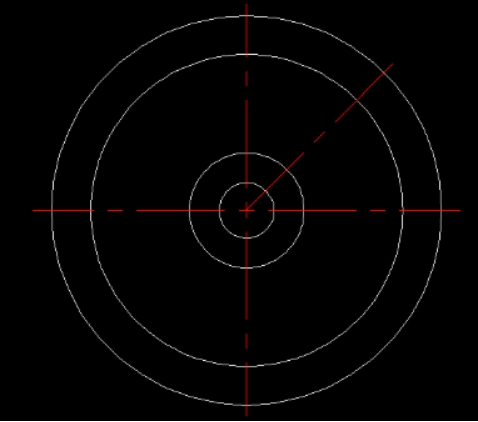

2.使用直线命令绘制中心线和45度辅助线，同时把直线的线型设置中center2，颜色为红色，如图所示；

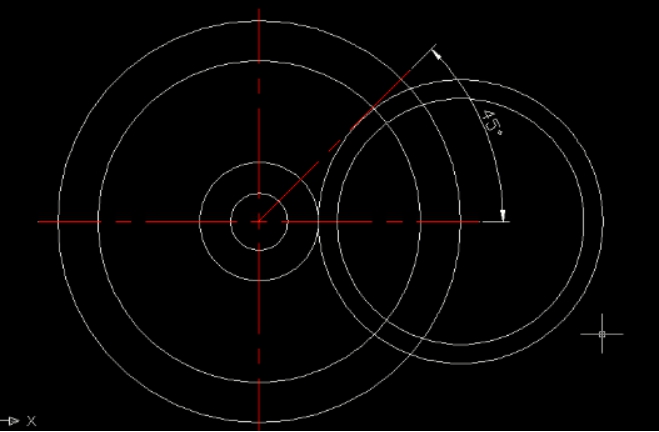

3.使用相切，相切，半径绘制圆，两个象限点分别选取45度辅助线上一点和第二个内圆上一点，半径选取最外侧圆象限点到第二个圆象限点距离，绘制如下图所示的圆，然后利用偏移命令把前面绘制的新圆向内偏移4毫米；

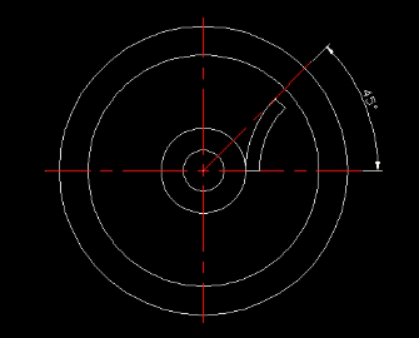

4.如图所示连接外圆与45度辅助线切点和圆的垂直点，修剪多余的线条；

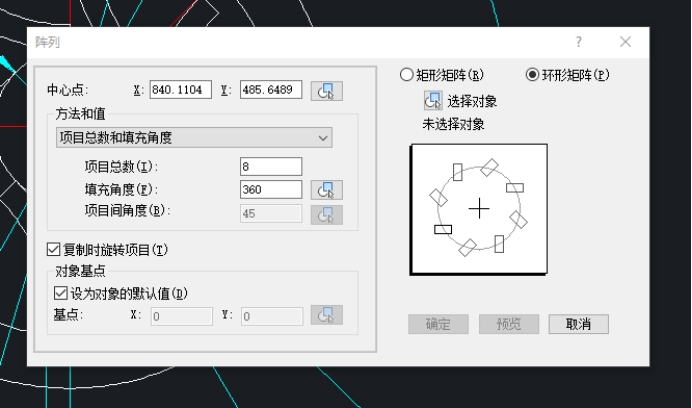

5.利用圆形阵列的方法，以同心圆圆心为中心点，选取对象为刚绘制好的半圆形扇叶，项目总数设为8个， 360度阵列得到最后的图形后，在图形中标注相应的尺寸即可。

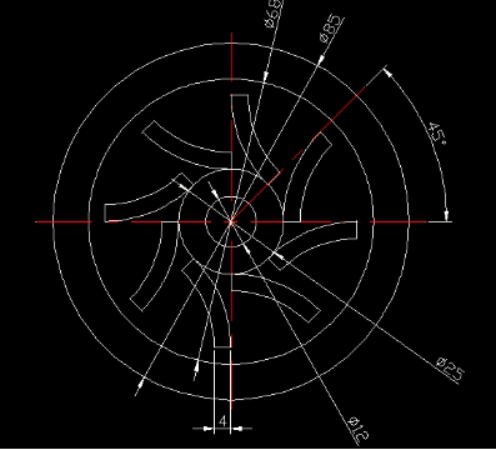

6.最后绘制的结果如下图所示。
以上是关于在CAD中如何绘制风叶轮的例子，大家学习后可以根据自己的实际需求进行修改。
