CAD剖切圆柱体的步骤

在使用CAD绘图过程中，为了表达实体内部的结构特征，可使用剖切工具假想一个与制定对象相交的平面或曲面将该实体剖切，从而创建新的对象。可以通过指定点、选择曲面或平面对象来定义剖切平面。今天我们就来学习一下CAD中想要将圆柱体剖开成两部分，该怎么剖切呢？下面一起来看看CAD剖切的详细方法:

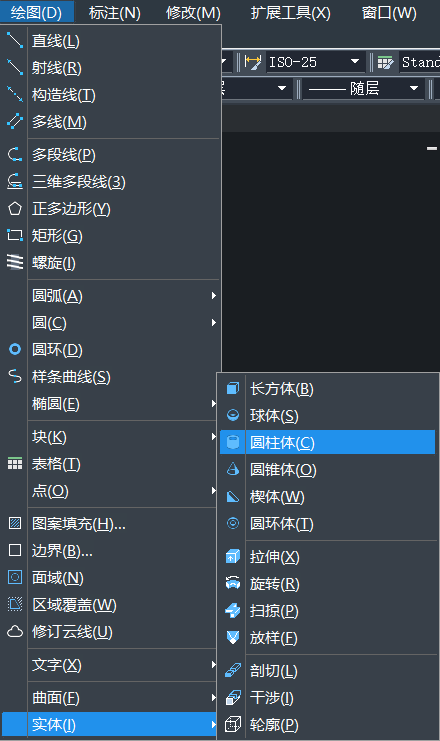

1.打开CAD，进入到CAD的操作界面，找到【绘图】——【实体】——【圆柱体】，绘制一个圆柱体，如下图所示：

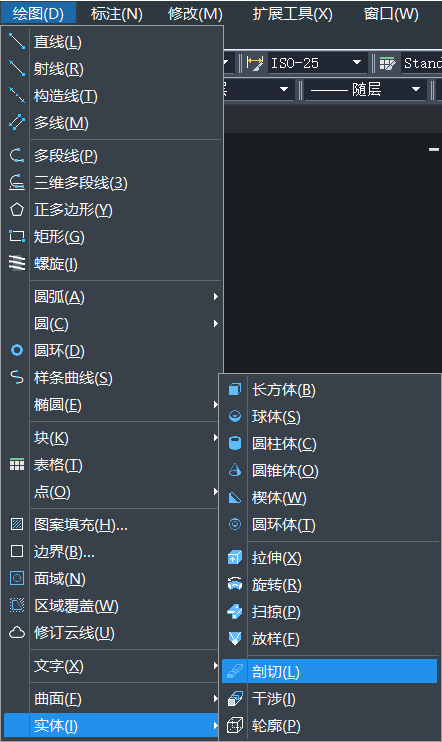

2.绘制好圆柱体之后，在常用【绘图】——【实体】里找到剖切选项，如下图所示：

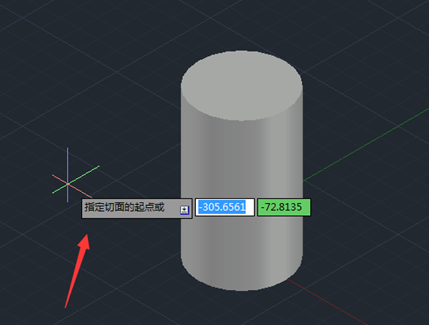

3.选择剖切选项，提示我们选择需要剖切的对象，选择刚刚绘制的圆柱体，然后提示指定切面的起点，如下图所示：

4.指定好起点之后，按下鼠标右键提示我们指定平面的第二个点，如下图所示：

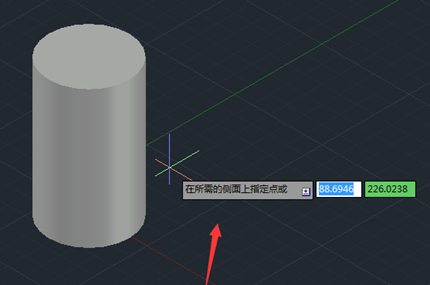

5.指定好第二个点之后，按下鼠标右键提示我们在所需的侧面上指定点，如下图所示：

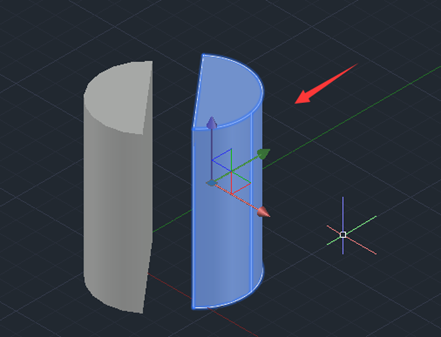

6.制定侧面点之后可以看到圆柱体被剖开了，其效果如下图所示：

以上是CAD通过指定点来剖切圆柱体的方法步骤，有需要的小伙伴可以尝试操作一下。
