CAD如何设计机械零件的平面图呢？在CAD中绘制平面图是比较简单的，今天给大家分享制作一个很简单的弯头零件平面图的方法，大家以后可以参考设计，一起来看看详细的操作教程吧：

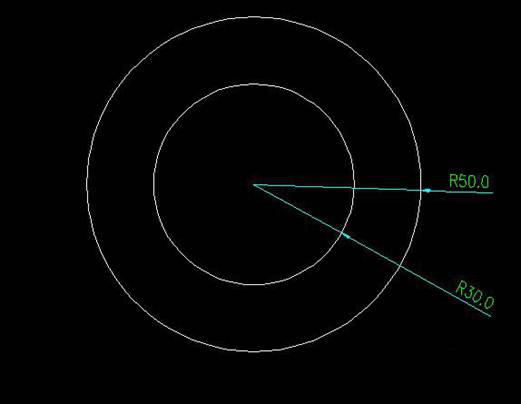

1、先打开CAD制图软件，新建一张图纸，在绘制区域画两个同心圆，半径分别为30mm和50mm，如下图所示：

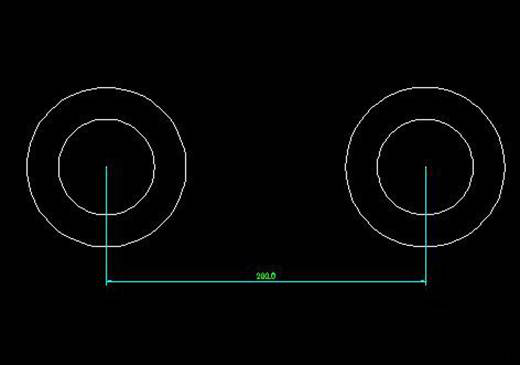

2、接着沿着步骤1的圆心向右200mm位置即为圆心，复制相同的同心圆，或者使用镜像命令，如下图所示：

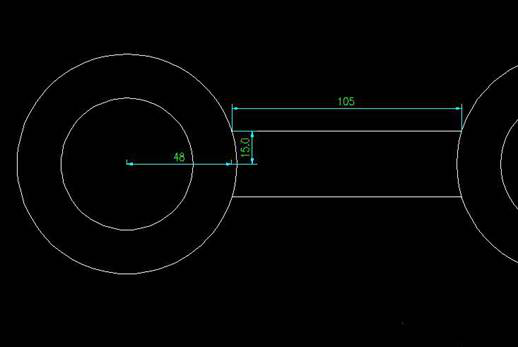

3、沿步骤1的圆心向右水平48mm，在垂直向上与大圆相交点为起点，水平向右画线，与另一个同心圆的大圆相交，然后镜像产生另外一条直线，如下图所示：

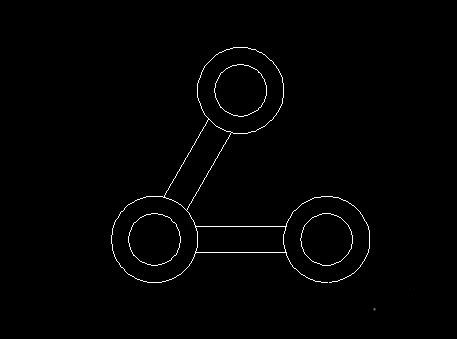

4、用旋转ro命令，以第一个步骤中的圆心为基点，旋转第二组的同心圆和步骤3中直线为对象，再依次复制(c)、60°，进行旋转复制，如下图所示：

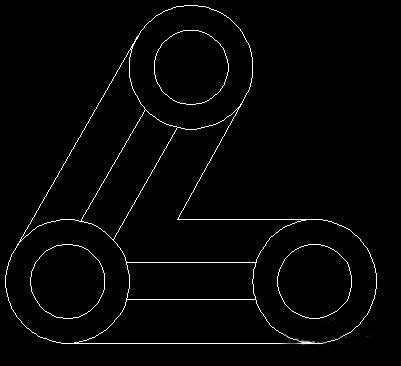

5、画步骤1同心圆和步骤2中同心圆外切线，最下面的一条，同理画步骤1的同心圆以及步骤4中同心圆的外切线，最上面一条，如图所示画两条相交线：

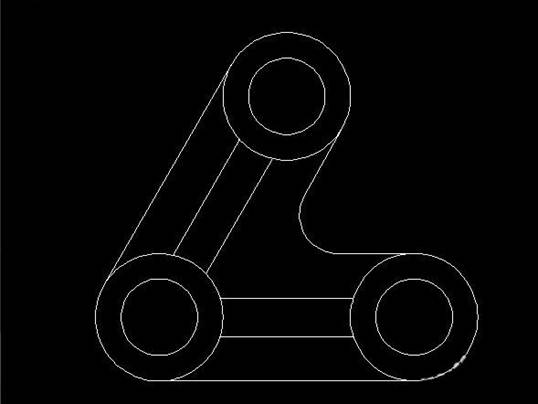

6、然后对步骤6中的相交线倒圆角操作，圆角半径是30mm，即得最后的图形，如下图所示：

操作完这些步骤后即绘制完成一机械零件，以上就是有关于CAD中机械零件的设计步骤，有需要的小伙伴可以参考教程学习尝试操作，希望对正在学习CAD的小伙伴有帮助。
